设备杆壁支撑安装框架结构设计

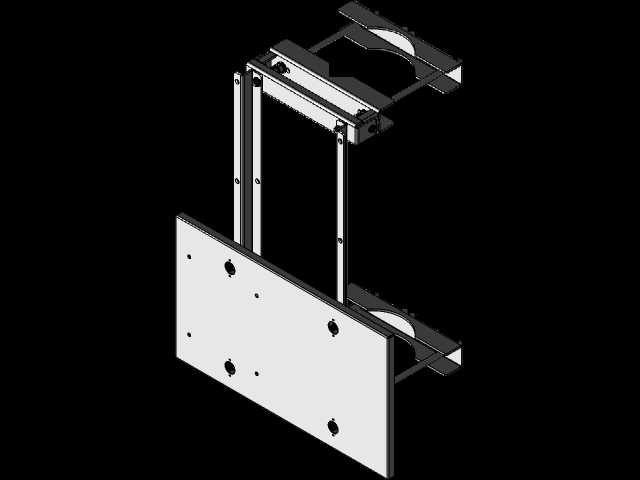

　　在工业现场的设备侧装、壁挂部署场景中，这类杆壁安装框架是解决设备挂载定位、承载受力的核心结构件，常见于生产线旁检测设备壁挂、工控终端侧装、小型执行机构杆上固定等工况，替代传统的打孔焊接固定方式，可大幅降低现场安装的改造工作量，同时保证挂载设备的位置精度与长期使用的结构稳定性。从结构组成来看，该框架分为三个核心功能区段：前端的安装平板、中段的双立柱支撑段、后端的卡装固定段。前端安装平板采用整块钣金裁切加工，板面上预留了多组不同孔距的安装孔位，孔位排布兼顾了不同尺寸规格设备的安装需求，既有大直径的主承载固定孔，也有小直径的定位销孔，安装时可先通过定位销完成设备与平板的对位，再拧入紧固螺栓完成固定，避免安装过程中设备偏移，

　　平板边缘做了折弯翻边处理，在不增加板材厚度的前提下提升平板的抗弯折能力，避免挂载较重设备时平板出现下挠变形。中段的双立柱采用矩形截面型材加工，两根立柱平行布置，上下两端分别与后端固定段、前端平板通过螺栓组锁附连接，立柱上预留了等间距排布的高度调节孔，可根据现场实际安装需求调整前端平板的伸出高度，适配不同安装空间的边界要求，立柱与平板、后端固定段的连接位置均设置了加强角码，角码采用直角折弯结构，通过螺栓分别与两个相邻构件锁合，抵消连接处的剪切应力，避免长期受载后连接位置出现松动错位。后端的卡装固定段采用上下对称的抱卡式结构，上半部分与下半部分可通过螺栓锁紧，适配不同直径的圆柱杆体安装基面，同时固定段背面预留了平面安装的孔组，

　　也可直接通过膨胀螺栓固定在混凝土墙面、设备立面等平面基面上，实现一杆两用的安装适配性，卡装位置的内侧预留了防滑垫安装槽，安装橡胶防滑垫后可增大与杆体接触面的摩擦力，避免框架受载后出现下滑偏转。设计过程中首先对挂载载荷做了受力校核，按照单组框架最大挂载15kg的工况计算，前端平板的最大伸出距离控制在200mm以内，双立柱的截面选型满足抗弯截面模量要求，满载工况下立柱的最大挠度不超过0.2mm，不会影响挂载设备的运行精度。安装边界方面，框架整体收拢后的最小安装深度为120mm，最大可适配直径80mm的安装杆体，平面安装时的固定孔孔距为160mm，可匹配市面上通用的膨胀螺栓安装间距，现场安装时无需额外做孔位适配。

　　结构上所有外露的棱边均做了倒角去毛刺处理，避免安装调试过程中划伤操作人员，所有连接螺栓均采用内六角圆柱头螺栓，螺栓头沉入构件表面的沉孔内，不会出现突出的结构干涉挂载设备的布线与安装。不同于市面上常见的一体式焊接安装支架，该框架采用全螺栓装配式设计，所有构件均可拆分运输，现场安装时无需焊接设备，仅用常规内六角扳手即可完成整体组装，后期如果需要调整安装位置或者更换损坏构件，可直接拆解对应部分进行调整，维护成本远低于焊接式支架。在实际产线应用中，这类框架常用来安装视觉检测相机、条码扫描器、小型操作面板、气动控制单元等需要贴近生产线布置的设备，可根据生产线的布局调整安装高度与伸出长度，避开生产线的运动部件干涉，同时保证设备的检测、操作位置符合人机工程学要求。结构设计时还考虑了布线需求，双立柱的内侧预留了走线槽空间，设备的供电线缆、信号线缆可沿着立柱内侧的槽位布置，通过扎带固定在立柱预设的扎带孔上，避免线缆外露被生产线运动部件剐蹭，提升现场布线的整洁度与安全性。
