气体叉车气瓶固定安装支撑结构

　　在厂内物流转运作业场景中，气体燃料叉车的气瓶承载固定结构，是保障整车运行安全、提升维保换瓶效率的核心部件之一。不同于电动叉车的电池仓布局，气体叉车的液化石油气瓶通常布置在车身侧后方或尾部区域，既要保证车辆行驶、转向、颠簸工况下气瓶的稳固夹持，又要兼顾日常换瓶、阀门检修时的操作便利性，这套安装支架正是针对这类实际工况需求完成的结构设计。

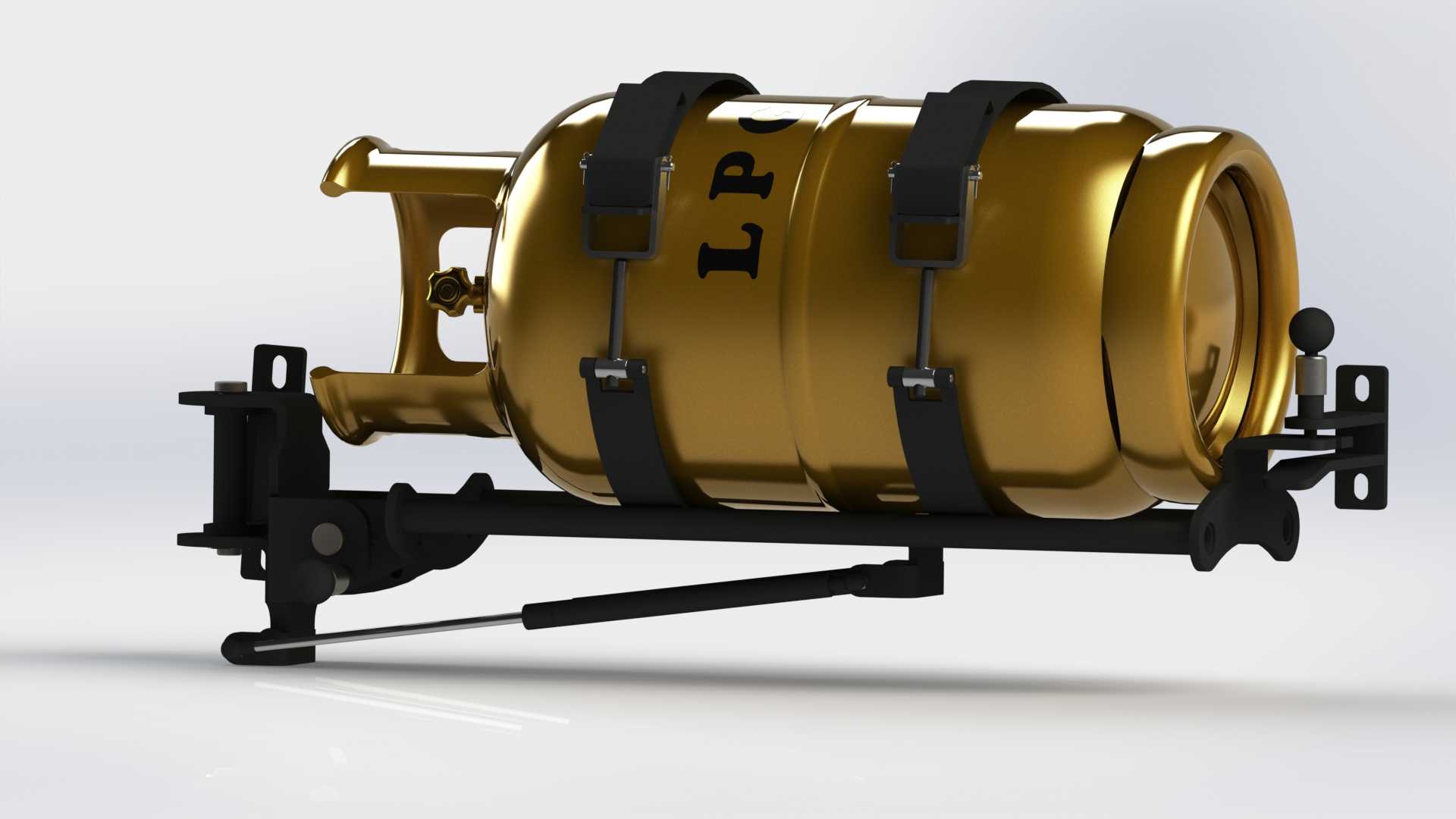

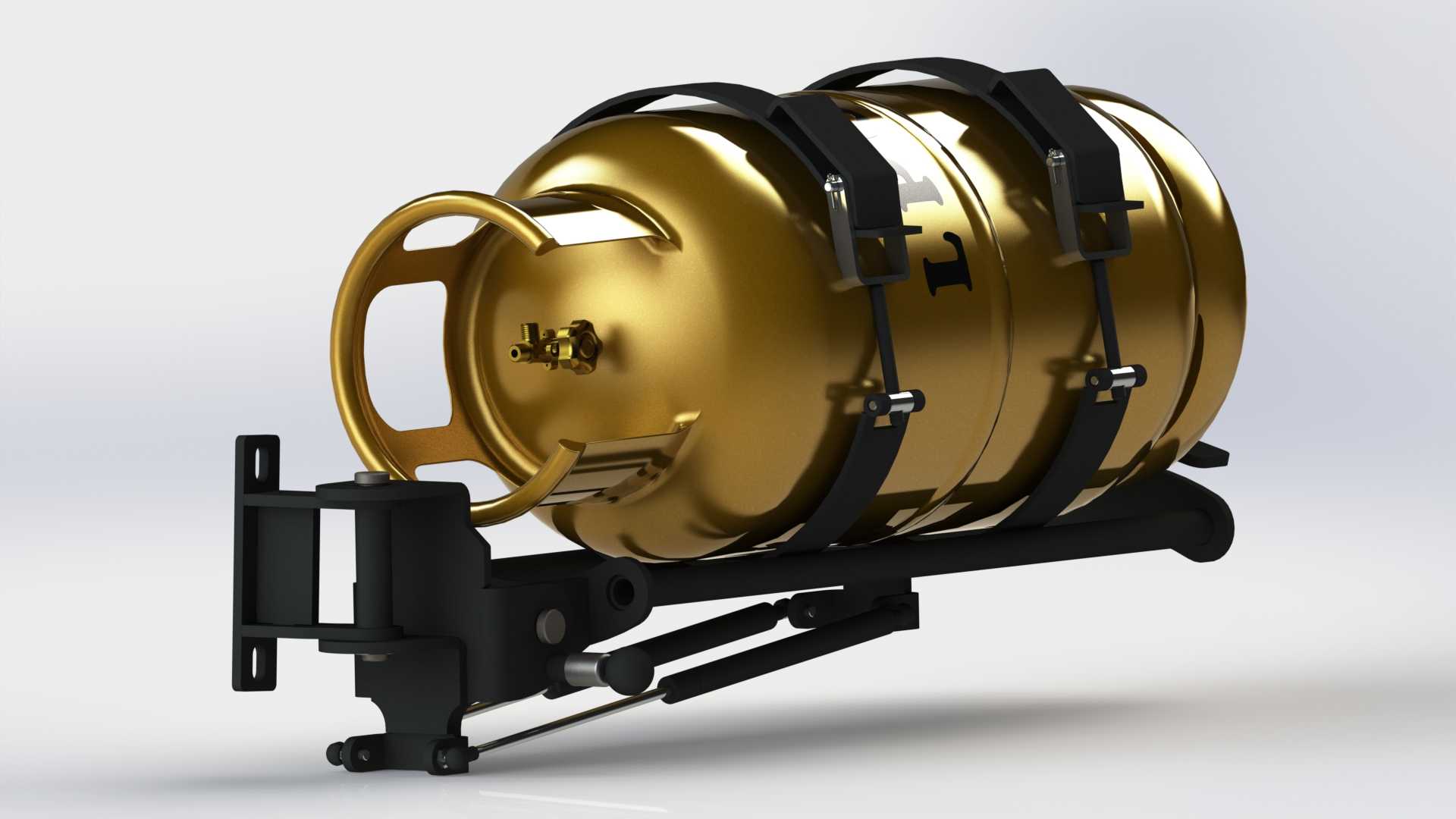

　　从功能特性来看，这套支架集成了气柱辅助铰链与万向调节关节，打破了传统固定式气瓶架换瓶时需要完全松脱绑带、人工抬挪气瓶的操作局限。日常作业中，当气瓶内燃料耗尽需要更换时，无需将整个支架从车架上拆解，仅需松开气瓶紧固绑带，借助气柱的支撑阻尼与铰链的转动自由度，即可将气瓶连同夹持架体向外翻转至便于操作的角度，万向节结构可适配不同角度的操作姿态，避免换瓶过程中支架与气瓶阀门、车身侧护板发生干涉，大幅降低维保人员的操作强度，也减少了换瓶过程中磕碰气瓶阀体的安全隐患。

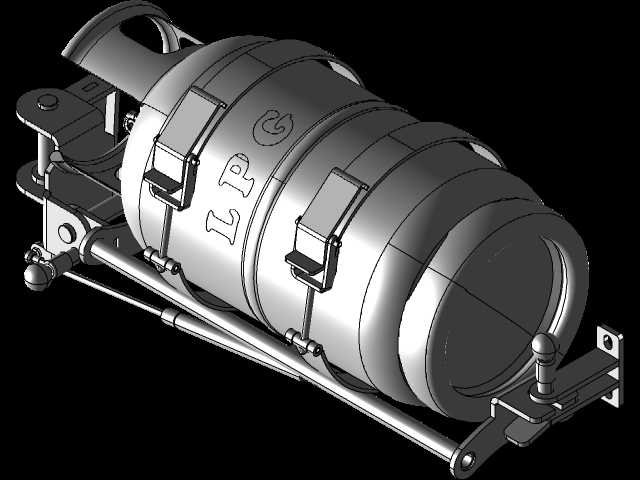

　　设计思路上，整套结构优先考虑载荷传递路径的合理性：支架与车架连接的基座部分采用加厚钣金焊接成型，安装孔位匹配通用气体叉车的尾部车架预留接口，无需对原车结构进行打孔改焊即可完成适配，基座上设置的铰接转轴采用耐磨衬套配合，长期翻转使用也不会出现松旷异响。气柱支撑杆的选型匹配了满瓶状态下的整体重量，支撑行程覆盖从翻转作业位到固定锁止位的全区间，在任意翻转角度都能提供稳定的支撑力，不会出现支架下坠、滑脱的风险。气瓶夹持部分采用两道高强度绑带配合弧形贴合托座，托座内侧预留了缓冲垫安装槽，可粘贴橡胶缓冲垫避免金属架体与气瓶金属表面直接摩擦产生划痕，也能吸收车辆行驶过程中产生的振动，防止气瓶长期受振动影响出现连接部位松动。

　　安装边界与尺寸适配方面，这套支架的整体安装基准面与车架纵梁侧面贴合，横向安装跨距适配市面主流规格的工业液化石油气瓶，架体翻转时的外伸距离控制在车身侧方安全操作范围内，不会超出叉车整车的外侧轮廓，避免车辆在狭窄通道转弯时架体与周边货物、设施发生碰撞。锁止机构设置在支架侧方，当气瓶安装到位后，扳动锁止手柄即可将架体牢牢固定在工作位置，锁止销带有防脱弹簧结构，即使车辆经过颠簸路面也不会出现锁止失效的情况。气路管线的固定卡扣集成在支架本体上，从气瓶阀门引出的燃气管线可沿架体预设的走线槽布置，避免管线与运动部件、尖锐棱边发生摩擦破损，提升整车气路的安全性。

　　在实际工况验证层面，这套结构充分考虑了厂区作业的复杂环境，架体表面采用喷塑防锈处理，可适应车间内的油污、潮湿环境，长期使用也不会出现锈蚀卡滞的问题。铰接部位的润滑注油嘴设置在便于操作的位置，日常维保仅需定期注入润滑脂即可保证转动顺畅，无需拆解整个结构。绑带的调节机构采用快拆式设计，不同直径规格的气瓶仅需调整绑带长度即可适配，无需更换夹持托座，提升了支架的通用适配能力。不同于部分简易支架仅靠绑带固定气瓶的设计，这套结构底部设置了承重托边，气瓶的重量完全由托边承载，绑带仅起到限位固定作用，避免长期使用后绑带受拉伸长导致气瓶下坠移位，从结构根源上消除了气瓶固定的安全隐患。
