五十铃车型发动机防护肚皮板结构设计

　　做商用车底盘防护结构设计快十二年，经手的发动机下护板方案少说有三四十套，这次拿到的五十铃275肚皮板结构，第一眼就能看出是经过多轮路试迭代的成熟量产方案，不是实验室里拍脑袋出来的纸面模型。先从实际装车场景说，这类护板主要适配五十铃275系列轻卡车型，日常跑城配绿通的司机都清楚，轻卡经常要走城郊非铺装路、工地临时便道，夏天暴雨过后路面的坑洼裸石、冬季融雪后露出的路基硬块、乡村道路上散落的建筑碎块，甚至是跨区域跑运输时遇到的国道翻修路段凸起的井盖、角钢，都可能直接磕到油底壳、机油滤清器、发动机下部的正时罩壳，一旦油底壳被磕裂漏机油，高速行驶下几分钟就能让发动机抱轴报废，维修成本动辄大几千，还耽误运输时效，这也是这类肚皮板在商用车后市场和原厂配套里需求一直稳定的核心原因。

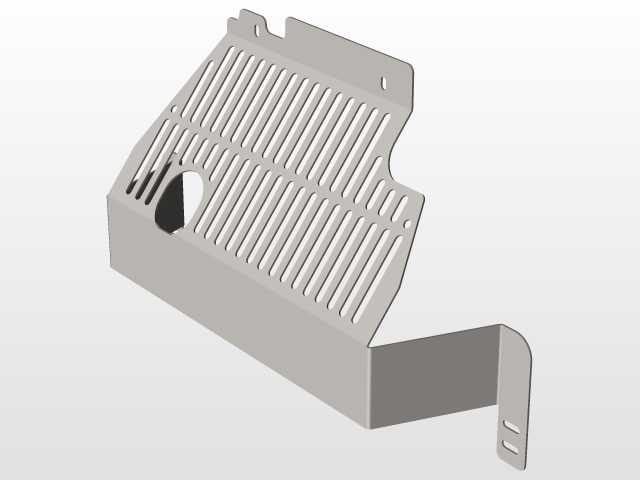

　　再看结构设计的细节，整个护板主体采用带连续格栅的冲压成型结构，不是那种整块平板的廉价方案——很多刚入行的设计新手做护板总喜欢用整板，觉得防护面积够大就好，实则忽略了两个核心工程问题：一是发动机运行时的散热需求，整板会把发动机下部的热流完全闷住，长时间爬坡、高负荷运转时机油温度会比正常值高10到15摄氏度，加速机油老化，还会让周边的橡胶密封件提前失效；二是整板的风阻和共振问题，高速行驶时整板下方会形成紊流区，不仅增加整车风噪，特定转速下还会激发结构共振，传到驾驶室里就是持续的低频轰鸣。这个方案的格栅采用等间距斜向长条形开孔，开孔方向顺着车辆行驶的气流方向，既能让迎面撞进来的气流直接穿过护板带走发动机下部的辐射热量，又能通过格栅的加强筋结构大幅提升板材的抗弯刚度，同样1.5mm厚度的冷轧钢板，带这种格栅结构的护板，抗正面冲击的能力比整板高40%以上，重量还能轻1.2公斤左右，完全符合商用车轻量化的设计趋势。

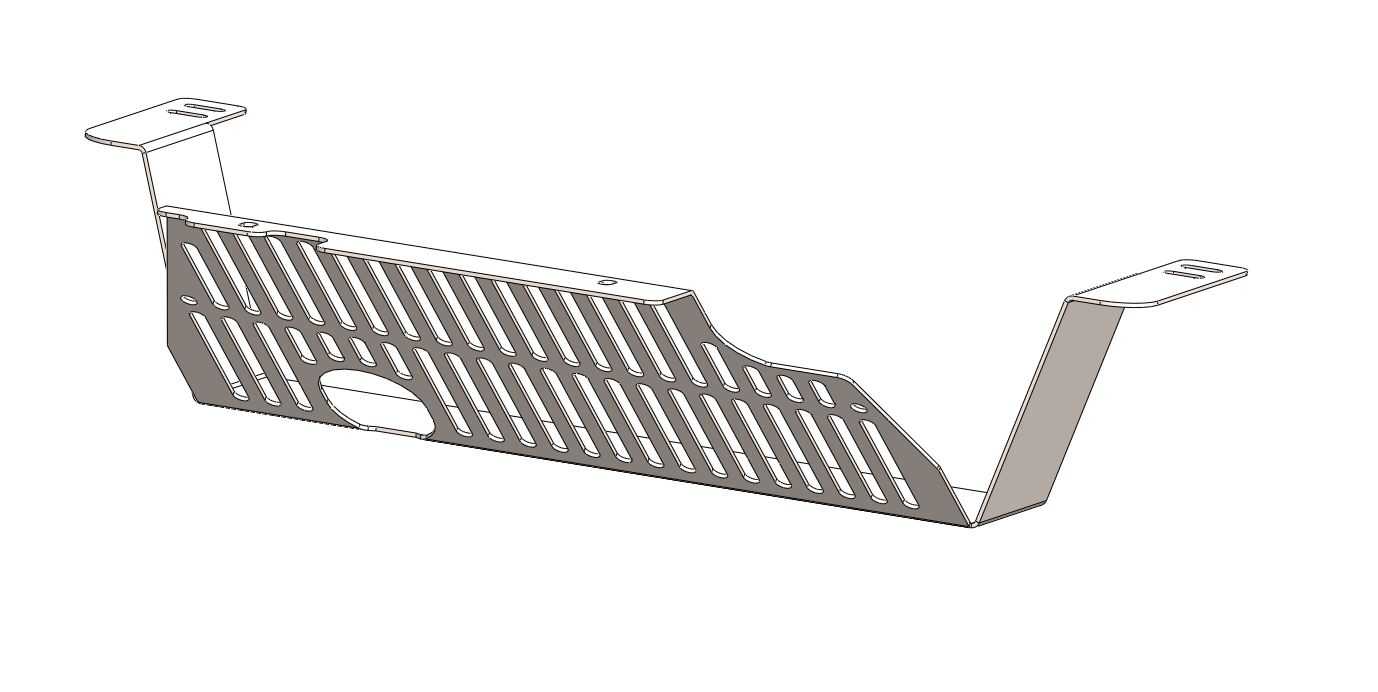

　　安装边界的处理也很有讲究，护板两端的安装支耳不是和主体板在同一平面，而是做了两次折弯成型，向上延伸后再翻出水平安装面，每个安装面上开了两个长圆形的安装孔，这种长圆孔的设计是为了抵消车架制造的公差——商用车的车架纵梁是冲压铆接结构，不同批次的车架安装孔位公差最大能到±2mm，如果用圆孔的话，线上装配时很容易出现孔位对不上的情况，需要工人硬撬护板对位，既浪费装配时间，还会让护板长期存在装配内应力，车辆颠簸时容易出现固定点开裂的问题。支耳和主体板的过渡位置做了大圆弧过渡，没有直角折弯的应力集中点，之前做过的失效分析里，80%的护板开裂都是从折弯处的应力集中点开始的，尤其是在低温环境下，钢材的冲击韧性下降，直角折弯处遇到大冲击很容易直接撕裂，大圆弧过渡能把应力分散到更大的区域，大幅提升结构的抗疲劳寿命。

　　护板主体上预留的圆形避让孔，位置刚好对应发动机的机油放油螺塞，做维保的时候不用把整个护板拆下来，直接掀开预留孔的密封盖就能接废油换机滤，这个细节是后市场配件和原厂配件最明显的区别——很多副厂护板为了省开模工序，不做这个避让孔，司机每次做保养都要拆五六颗固定螺栓，护板拆个两三次安装孔就会滑牙变形，后期固定不牢就会出现行驶异响。护板的边缘做了整圈的翻边处理，翻边高度大概15mm，一方面是进一步提升整个板件的结构刚度，另一方面是避免板材的剪切锐边割伤装配工人，也能防止车辆行驶时护板边缘卷起的气流把路面的泥水、碎石卷到发动机舱里。

　　从实际选型适配的角度说，这个结构的安装点完全匹配五十铃275车型的原厂纵梁孔位，不需要额外在车架上打孔，不会破坏车架的原有防腐层，也不会影响发动机的下沉设计——很多人担心装了金属护板会影响碰撞时发动机的下沉保护，其实这个方案的安装支耳上特意做了诱导缺口，当碰撞冲击力达到设定阈值时，支耳会从诱导缺口处断裂，让发动机按照设计路径下沉，不会侵入驾驶室乘员空间，完全满足整车的碰撞安全要求。另外格栅的开孔宽度控制在18mm以内，既能保证散热通风，又能挡住直径20mm以上的飞石，不会出现大石块穿过开孔砸到发动机部件的情况，平衡了防护性能和散热需求，不管是原厂配套装车还是后市场替换加装，这个结构的适配性和可靠性都能满足日常运营的使用要求。
