五十铃车型发动机防护肚皮板结构设计

　　这款防护构件主要适配五十铃900系列商用车型，安装位置位于车辆发动机舱下部底盘区域，核心作用是在车辆行驶过程中阻挡路面飞溅的碎石、泥水污染发动机舱内部部件，同时在车辆经过非铺装路面、起伏坑洼路段时，避免凸起的硬物直接磕碰发动机油底壳、变速箱下部壳体等脆弱部件，降低底盘核心部件受外力冲击损坏的概率，减少日常行驶中泥水、扬尘对发动机舱下部管线、接头的侵蚀，延长底盘部件的使用寿命。

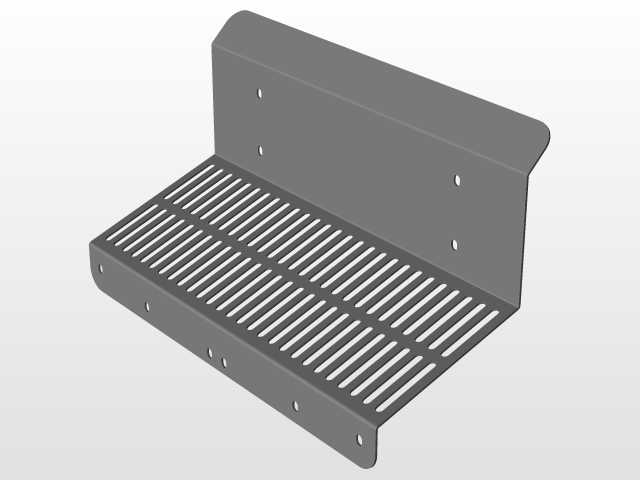

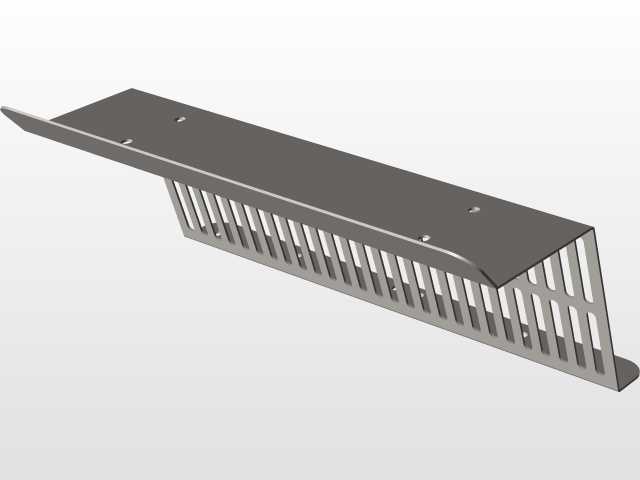

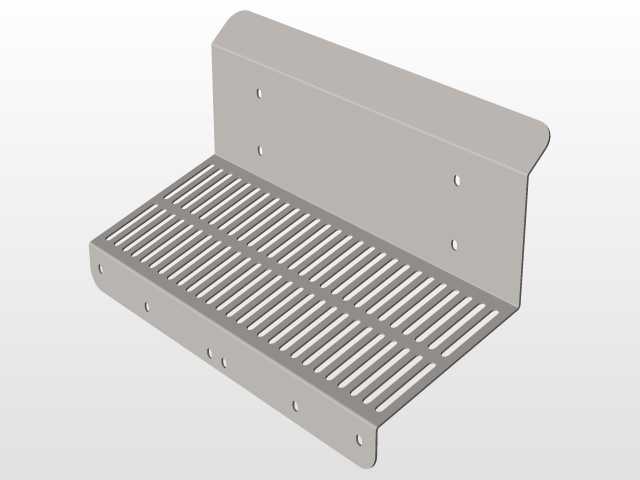

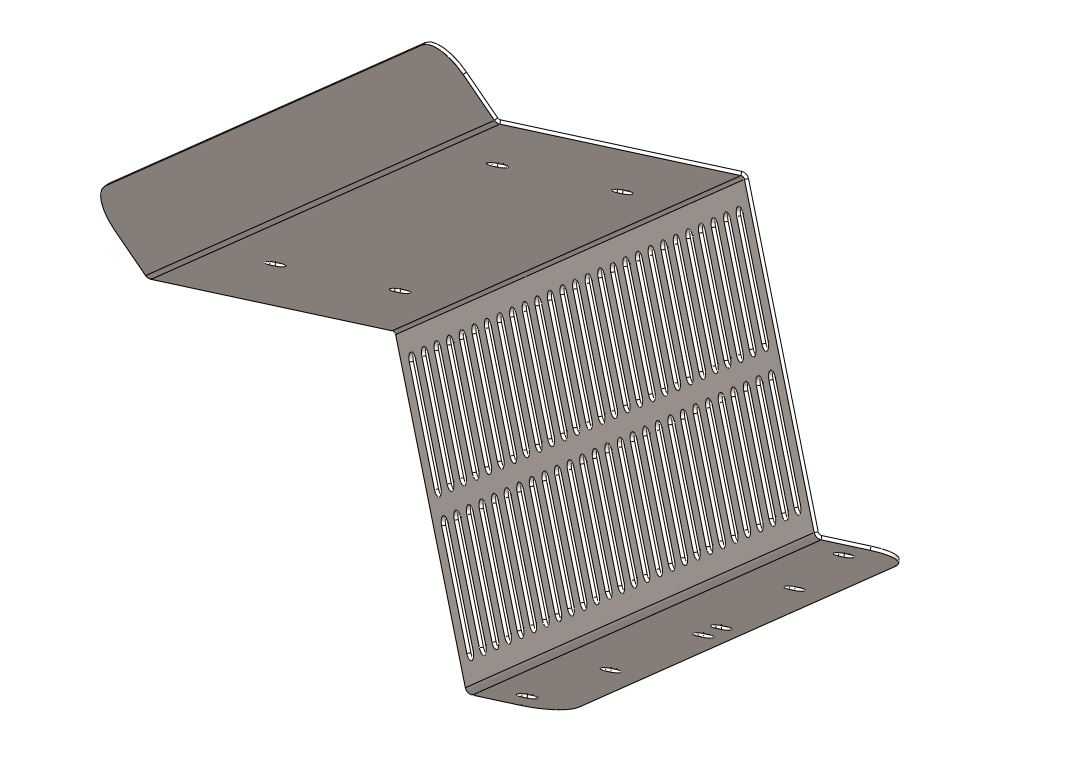

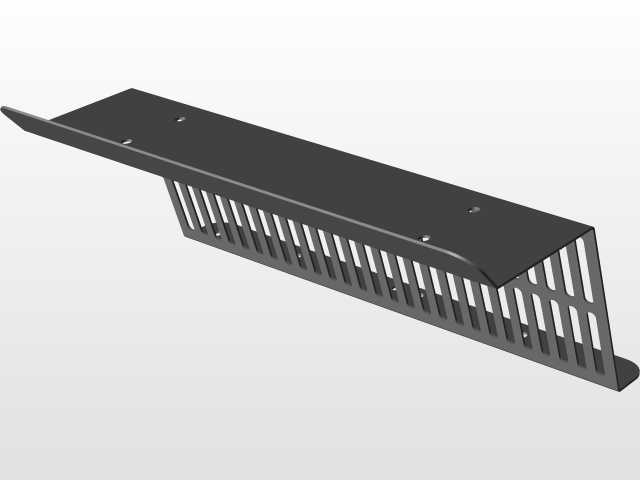

　　从结构设计来看，整体采用折弯成型的钣金结构，主体分为三个功能区域：上部的安装贴合段、中部的格栅防护段、下部的定位固定段。上部安装段设计有向上弯折的翻边，翻边角度完全匹配发动机舱下部对应安装位的车身钣金倾斜角度，保证安装后护板与车身贴合紧密，避免出现缝隙导致泥水灌入，该段平面上预留的多个安装孔位，孔位坐标完全对应车身底盘原有安装螺柱位置，不需要额外在车身上打孔改装，直接利用原有固定点即可完成安装，降低改装作业的工作量，同时避免额外打孔破坏车身原有防腐层。中部防护段采用整面的长条形格栅开孔设计，这种设计首先是平衡防护性能与散热需求，发动机运行过程中油底壳、变速箱壳体需要持续向外散发热量，封闭的护板会阻碍空气流通导致舱内温度积聚，长条形格栅的开孔方向顺着车辆行驶时的气流方向布置，车辆前进时迎面气流可以顺畅穿过格栅开孔，带走发动机下部的热量，同时格栅的筋条宽度经过核算，既能够保证足够的阻挡面积，避免大尺寸碎石穿过开孔撞击内部部件，又能最大化通风面积，保证散热效率；格栅区域做了多层等距排布的加强筋结构，提升整面护板的抗冲击刚度，当受到路面硬物撞击时，筋条可以分散冲击力，避免护板出现大面积凹陷变形。下部固定段同样设计有向外延伸的安装翻边，翻边上的固定孔位对应底盘下部的横梁安装点，与上部安装点形成多点固定的支撑结构，保证车辆高速行驶、剧烈颠簸时护板不会出现松动、共振异响。

　　从安装边界来看，整体外形轮廓完全避让开发动机油底壳的放油螺栓位置、机油滤芯的拆装操作空间，日常保养时不需要拆卸整块护板即可完成机油更换、滤芯更换的常规保养操作，减少保养作业的拆装步骤；护板的侧边轮廓也避让开了两侧的悬挂下摆臂、转向拉杆的运动行程，不会在车轮上下跳动、转向动作时与运动部件发生干涉，避免行驶过程中出现部件摩擦、卡滞的风险。钣金的折弯圆角经过优化，没有尖锐的边角，避免安装作业时划伤操作人员，同时也减少行驶过程中气流经过边角产生的风噪。整体板材厚度选用适配底盘防护场景的规格，兼顾结构强度与轻量化要求，不会过多增加车辆的簧下质量，避免对车辆的燃油经济性、操控性能造成额外影响，表面的平整化设计也能梳理底盘下部的气流，减少行驶时的底盘乱流，一定程度上降低整车行驶阻力。
