带内置减震结构的辐条式车轮轮辋

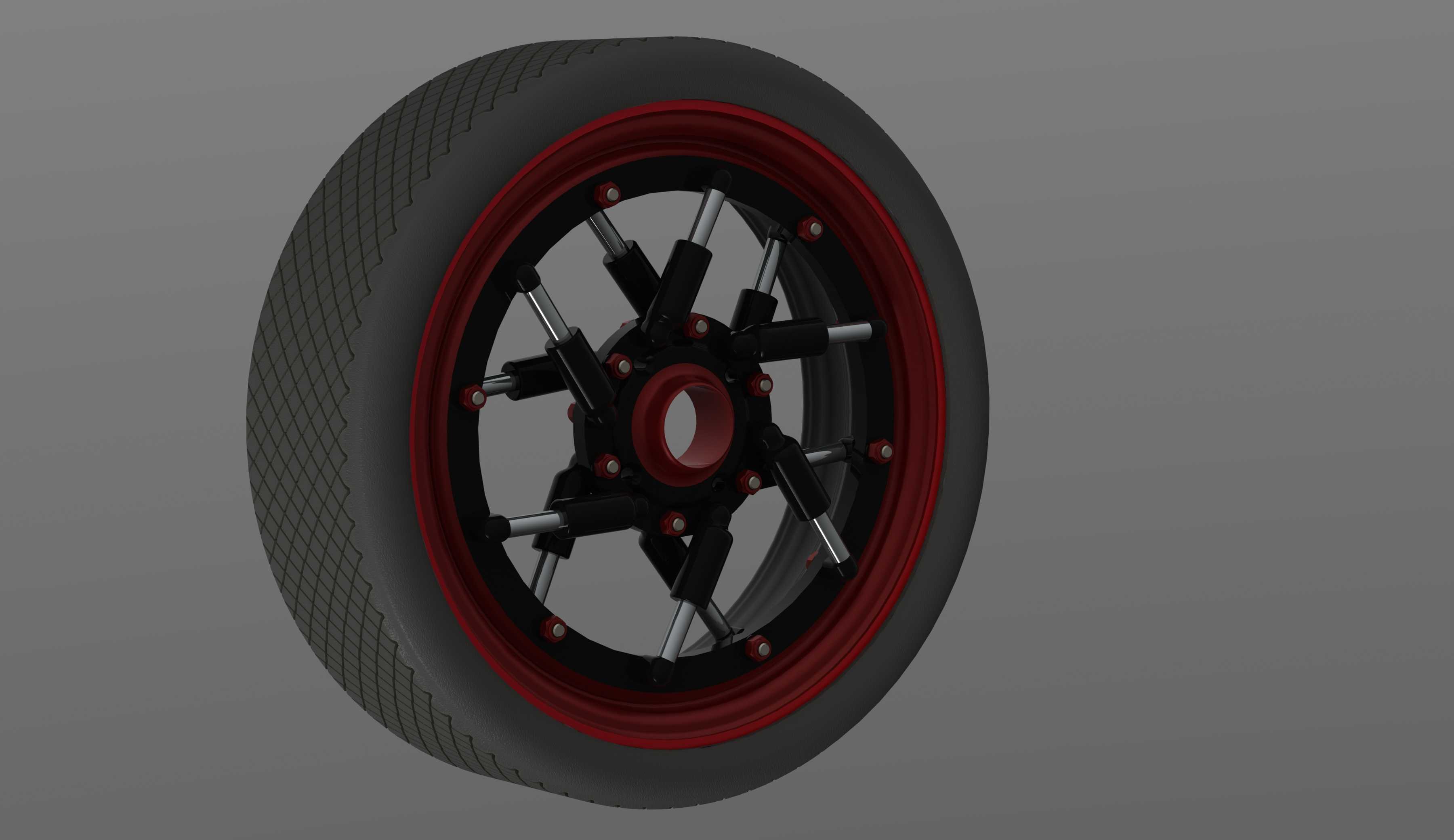

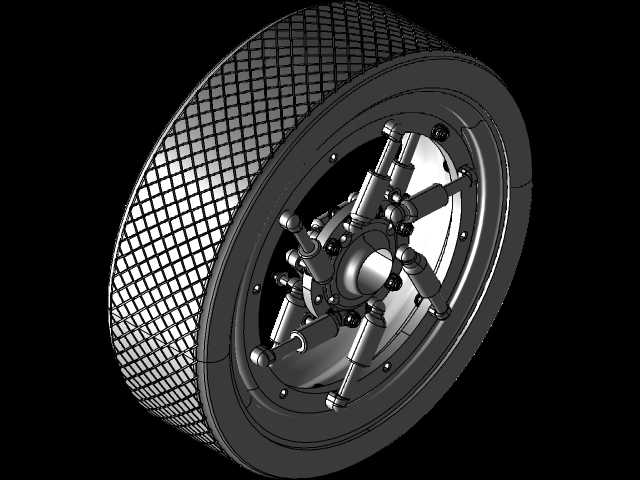

　　这款轮辋的设计核心是将减震功能集成到轮辐结构内部，区别于传统依靠轮胎、悬架单独承担震动过滤的行走方案，在小型非道路行走设备、定制改装两轮车辆、特种巡检机器人的行走系统中，这类集成式结构能在不额外占用轮侧安装空间的前提下，提升行走过程的震动吸收能力。从结构布局来看，轮辋主体采用外圈红黑分层的环形承载结构，外圈直接与轮胎胎圈配合，胎圈座的圆角尺寸匹配常规低压轮胎的安装公差，轮缘高度满足轮胎充气后防脱圈的限位要求，不需要额外加装压圈即可完成轮胎固定。中间的辐条区域没有采用传统整体式铸辐或者钢丝辐条结构，而是在每根辐条的位置布置了径向的减震阻尼单元，单元两端分别通过铰接结构连接外圈轮辋和中心轮毂安装座，当车轮经过不平整路面受到径向冲击时，冲击力会先传递到外圈轮辋，再通过辐条位置的阻尼单元进行缓冲卸力，避免刚性冲击直接传递到轮毂连接的车轴上。

　　从安装边界来看，中心轮毂的安装孔位采用同轴环形布置，孔位的节圆直径适配常规小型行走轴的法兰连接尺寸，中心通孔预留了车轴穿过或者轮毂电机安装的空间，轮辋的整体轴向宽度控制在同尺寸常规轮辋的宽度范围内，不需要对原有车架的轮距、安装叉口宽度做改动即可实现替换安装。辐条处的阻尼单元采用对称式布局，每一组阻尼件的安装角度都沿轮辋径向均匀分布，保证车轮转动过程中各个方向的减震刚度一致，不会出现转动过程中减震力不均导致的车轮偏摆问题。外圈轮辋的环形承载面做了加厚处理，对应阻尼单元连接的位置设置了局部加强筋，避免长期受冲击出现连接点开裂的问题，轮辋的整体重量比同尺寸铸铝整体轮辋略高，但比加装额外轮边减震器的方案重量更低，同时减少了轮边额外的突出结构，避免行走过程中剐蹭周边障碍物。

　　在实际应用场景中，这类集成减震的轮辋尤其适合没有足够空间布置独立悬架的小型行走设备，比如厂区内的短途巡检小车、低速非道路作业的两轮代步设备、特殊地形的探测机器人，这类设备的行走系统往往结构紧凑，没有多余空间布置大行程的悬架减震结构，依靠轮辋内置的减震结构配合橡胶轮胎本身的减震能力，就能过滤掉路面大部分的细碎震动，降低震动传递到车架上的载荷，保护车架上搭载的精密检测元件或者驾乘人员的使用体验。设计过程中需要重点考虑阻尼单元的密封防护，因为轮辋位置靠近地面，行走过程中会接触泥水、扬尘，阻尼单元的铰接位置需要设置防尘密封圈，避免杂质进入铰接缝隙导致阻尼卡滞，影响减震效果。同时辐条之间的镂空空间需要保证足够的过流面积，避免车轮转动时在辐条位置产生过大的风阻，也能减少行驶过程中泥沙在辐条区域的堆积，降低车轮转动的不平衡量。

　　从装配流程来看，这款轮辋的装配可以分为几个模块：先将中心轮毂座与各阻尼单元的内端铰接固定，再将阻尼单元的外端与外圈轮辋的连接座逐一铰接，完成后整体做动平衡校准，因为内置阻尼单元的存在，动平衡配重块需要固定在外圈轮辋的内侧环形槽内，避免外露影响外观或者剐蹭轮胎。轮胎装配时和常规真空胎或者有内胎轮胎的装配流程一致，不需要特殊的工装工具，常规的轮胎扒胎设备即可完成拆装，后期维护时如果单根阻尼单元出现损坏，不需要更换整个轮辋，只需要单独拆卸对应位置的铰接销轴即可替换损坏的阻尼件，维护成本比整体式轮辋更低。在强度校核层面，轮辋的径向载荷按照额定承载的1.5倍做冲击校核，阻尼单元的行程控制在合理范围内，避免过大冲击导致阻尼单元触底出现刚性碰撞，同时铰接销轴的抗剪切强度满足满载冲击下的载荷要求，不会出现销轴断裂的问题。轮辋表面的涂层采用耐磨防腐蚀的处理工艺，应对户外使用时的雨水、泥沙侵蚀，延长整体的使用寿命。
