多通路外螺纹流体转接连接块结构

　　在流体输送、气动控制、小型液压回路的现场布设场景里，这类多通路连接块是管路排布中绕不开的基础转接零件，它的核心作用是把不同走向、不同通径的管路整合到同一个集成块体上，省去多接头拼接带来的密封冗余与空间占用，尤其适合安装空间局促、管路排布密集的设备内部气路、水路分支位置。从实际使用场景来看，这类零件常见于小型自动化设备的气路分配台、实验台流体管路分支、小型制冷机组的冷媒转接节点，甚至部分小型液压工装的油路分路位置，相比多个单通接头拼接的方案，集成式块体的密封点数量更少，长期运行下的泄漏风险更低，同时整体安装后的结构刚性更好，不会因为多接头拼接出现管路晃动带来的密封失效问题。

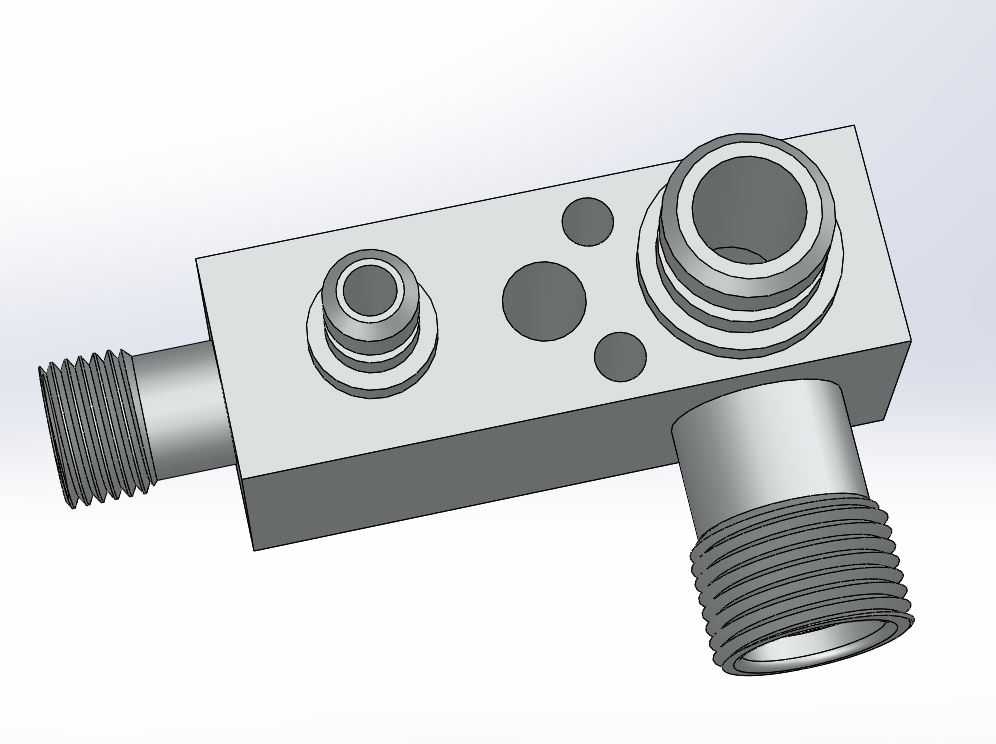

　　从结构设计逻辑来看，这个连接块采用长方体块体作为基础承载结构，三个方向分别伸出外螺纹接口，其中两个接口布置在块体的同一平面，第三个接口垂直于该平面从块体侧下方伸出，三个接口的内部流道在块体内部直接贯通，没有多余的流道弯折，能最大程度降低流体经过转接位置的压力损失。块体上预留的四个不同直径的光孔，是用于块体自身的安装固定，不同孔径的设计可以适配不同规格的安装螺钉，同时也能在安装时提供一定的位置调整余量，避免因为加工公差导致安装孔位错位无法装配。两个同平面的接口采用了阶梯式外螺纹结构，靠近块体端面的位置做了密封台肩，安装时可以直接配合密封圈实现端面密封，不需要额外缠绕生料带或者涂抹密封胶，装配效率更高，也避免了密封材料碎屑进入流道造成下游元器件堵塞的问题。侧下方伸出的接口采用了通体外螺纹设计，螺纹长度更长，可以适配不同壁厚的安装面板，或者直接对接带内螺纹的管路接头，适配性更强。

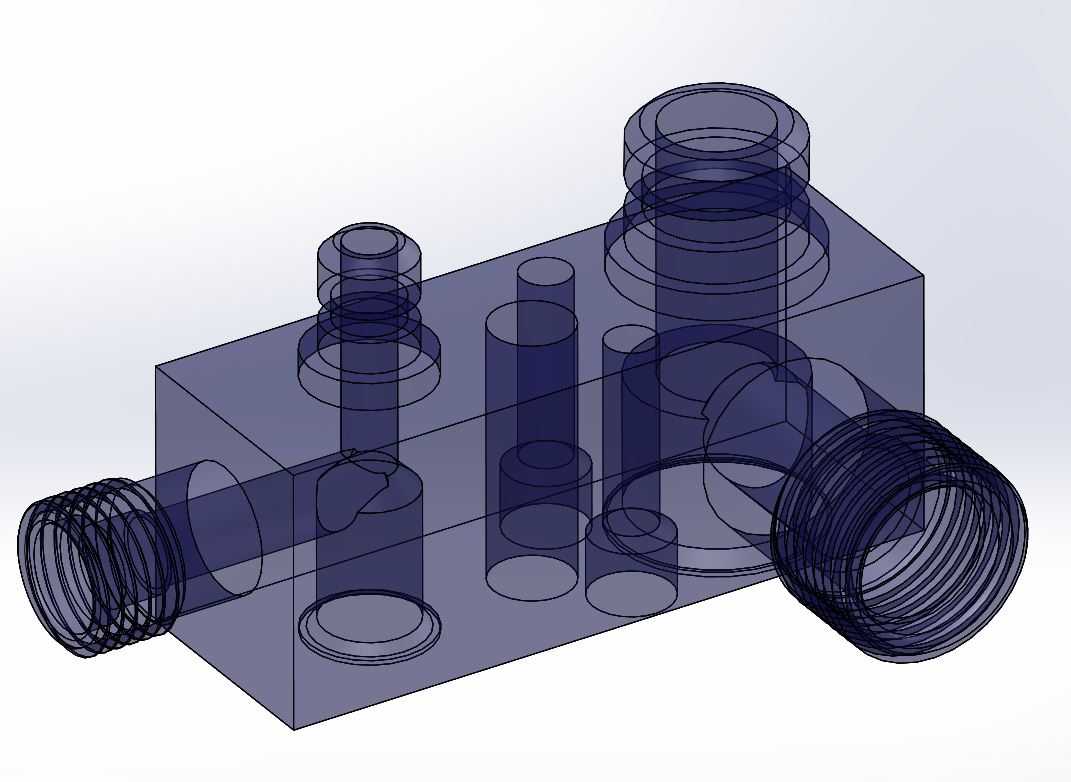

　　从安装边界的角度考虑，这个连接块的块体棱角都做了小尺寸倒角处理，既可以避免安装时锐角划伤操作人员，也能在块体压装到安装位时起到导向作用，不会因为棱角卡滞导致安装不到位。三个外螺纹接口的同轴度都控制在合理公差范围内，和块体安装基准面的垂直度有明确要求，避免对接管路时出现别劲的情况，长期受管路应力作用也不会出现接口根部开裂的问题。内部流道的相交位置做了小圆角过渡，没有直角锐边，流体经过时不会产生明显的紊流，对于气路应用来说能降低气流噪声，对于带微小杂质的流体输送场景，也能减少杂质在流道拐角处的沉积，降低流道堵塞的概率。块体的壁厚设计经过受力校核，在常规1MPa以内的流体压力下不会出现变形，密封面也不会因为压力作用出现翘曲导致泄漏，完全满足常规工业气路、低压水路的使用压力要求。

　　在实际选型适配的时候，需要注意三个接口的螺纹规格匹配对应的管路接头，安装时先通过块体上的固定孔把连接块锁紧在安装基准面上，再依次对接各个方向的管路，不要先接好所有管路再固定块体，避免管路应力集中在接口位置造成损坏。密封台肩位置的密封圈要根据输送介质的特性选择对应材质，输送普通压缩空气用丁腈橡胶密封圈即可，输送有腐蚀性的流体则需要更换氟橡胶或者其他耐蚀材质的密封圈，避免密封圈被腐蚀失效出现泄漏。这类集成式连接块相比分散接头的方案，后期维护也更方便，出现泄漏时只需要检查对应接口的密封件即可，不需要拆解多段拼接的管路，能大幅降低现场维护的工作量。
