通信传输设备用光纤防护外壳结构

　　这款光纤外壳是通信传输链路中用于光纤熔接、分路、转接节点的防护承载结构，在光纤到户接入网、园区局域网布线、工业控制光纤通信系统、机房配线架侧的光纤接续场景中都有广泛应用，主要作用是为内部的光纤熔接盘、光分路器、光纤适配器提供封闭的安装空间，隔绝外界灰尘、水汽、外力磕碰对光纤接续点的损伤，同时规整内部光纤走线，避免光纤弯折半径过小导致的传输损耗增大问题。

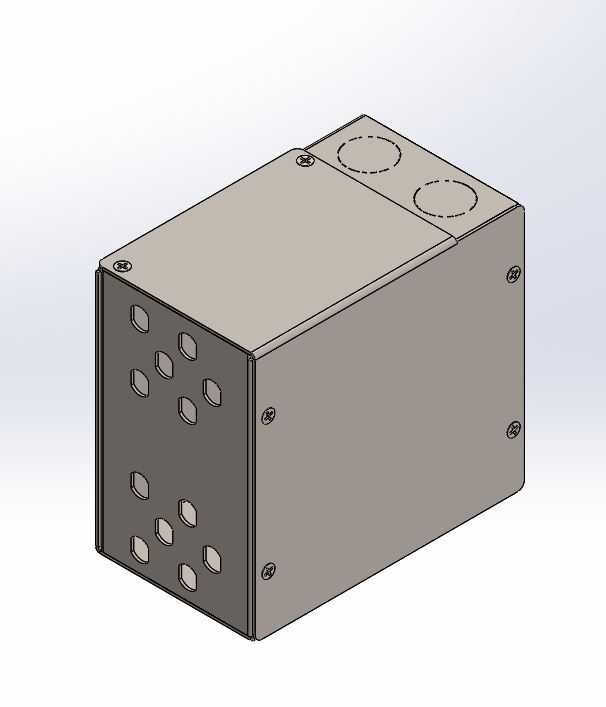

　　从结构设计来看，整体采用长方体钣金折弯拼接结构，壳体各拼接边通过自攻螺丝实现紧固连接，装配后无外露尖锐边角，所有拼接缝的公差控制在0.2mm以内，既可以保证壳体的结构强度，也能避免缝隙过大导致的防尘性能下降。壳体顶面预留两个圆形开孔，是用于光纤进出的穿线位，开孔边缘做了卷边钝化处理，防止穿线时锋利的钣金边缘刮伤光纤外护套，实际使用时可根据走线需求在开孔处加装橡胶护线圈，进一步提升对光纤的防护能力。壳体正面排布多组腰型安装孔，这些孔位是光纤适配器的安装位，可适配SC、LC等常见类型的光纤法兰，孔位的排布间距严格遵循通信行业配线规范，相邻适配器之间预留足够的插拔操作空间，不会出现相邻插头干涉的问题，方便后期运维时的光纤插拔操作。

　　设计过程中优先考虑了光纤的弯曲半径要求，壳体内部的净空尺寸经过核算，可保证内部盘绕的光纤最小弯曲半径不小于30mm，完全满足单模、多模光纤的传输曲率要求，避免因弯折导致的光信号衰减超标。壳体的侧壁和底面都预留了安装固定孔位，既可以通过底面孔位实现桌面式平放安装，也可以通过侧壁孔位配合挂装支架实现机柜内壁挂安装，适配不同场景的安装需求，安装孔位的位置做了沉台处理，螺丝锁紧后螺丝头不会突出壳体表面，避免安装时刮伤周边线缆或者运维人员。

　　壳体的板材选用常规冷轧钢板，表面做喷塑处理，具备基础的防锈、抗静电能力，适合在机房、楼道弱电井、工业车间等常规通信部署场景使用，壳体的拼接结构设计支持反复拆装，后期如果需要对内部光纤进行重新熔接、调整分路配置，只需要拧下对应面的固定螺丝即可打开壳体，不需要破坏整体安装结构，运维操作十分便捷。在安装边界方面，这款壳体的外部轮廓尺寸适配标准19英寸机柜的安装空间，可单独安装也可多个并排部署在机柜配线层，相邻壳体之间预留10mm的散热间隙，不会因为密集部署导致内部光器件工作温度过高，壳体的整体重量控制在合理范围，挂装时对安装支架的载荷要求较低，不需要额外做承重加固。

　　实际工程应用中，这类光纤外壳可以替代传统的光纤熔接包，在室内固定布线场景下具备更好的结构强度和规整性，内部可根据需求加装熔接盘固定柱、理线环等配件，实现不同容量的光纤接续配置，从4芯到24芯的光纤接续需求都可以通过调整内部配件实现适配，不需要更换外壳主体，具备较强的场景通用性。壳体的所有外露面都做了哑光喷塑处理，不会在机房照明环境下产生反光，避免运维操作时的视觉干扰，边角位置都做了R2圆角处理，搬运和安装过程中不会划伤操作人员，符合通信设备的结构安全设计要求。
