在小型自动化装置、航模制作、教育机器人开发这类对安装空间、自重控制要求严苛的场景里,微型伺服执行元件的选型往往直接决定整套机构的最终落地效果,这款9g级微型舵机的结构设计,正是瞄准这类紧凑空间的角度控制需求开发。从实际使用场景来看,这类舵机常被用于小型仿生机器人的关节驱动、航模舵面角度调节、智能门锁的锁舌伸缩控制、小型摄像头云台的俯仰转向驱动,甚至是桌面级小型自动化装置的工位切换执行端,这类场景普遍不需要太大的输出扭矩,但对执行元件的体积、自重、响应速度有明确要求,过大的舵机不仅会挤占结构安装空间,额外的自重还会增加运动负载,反而降低整套机构的运行稳定性。

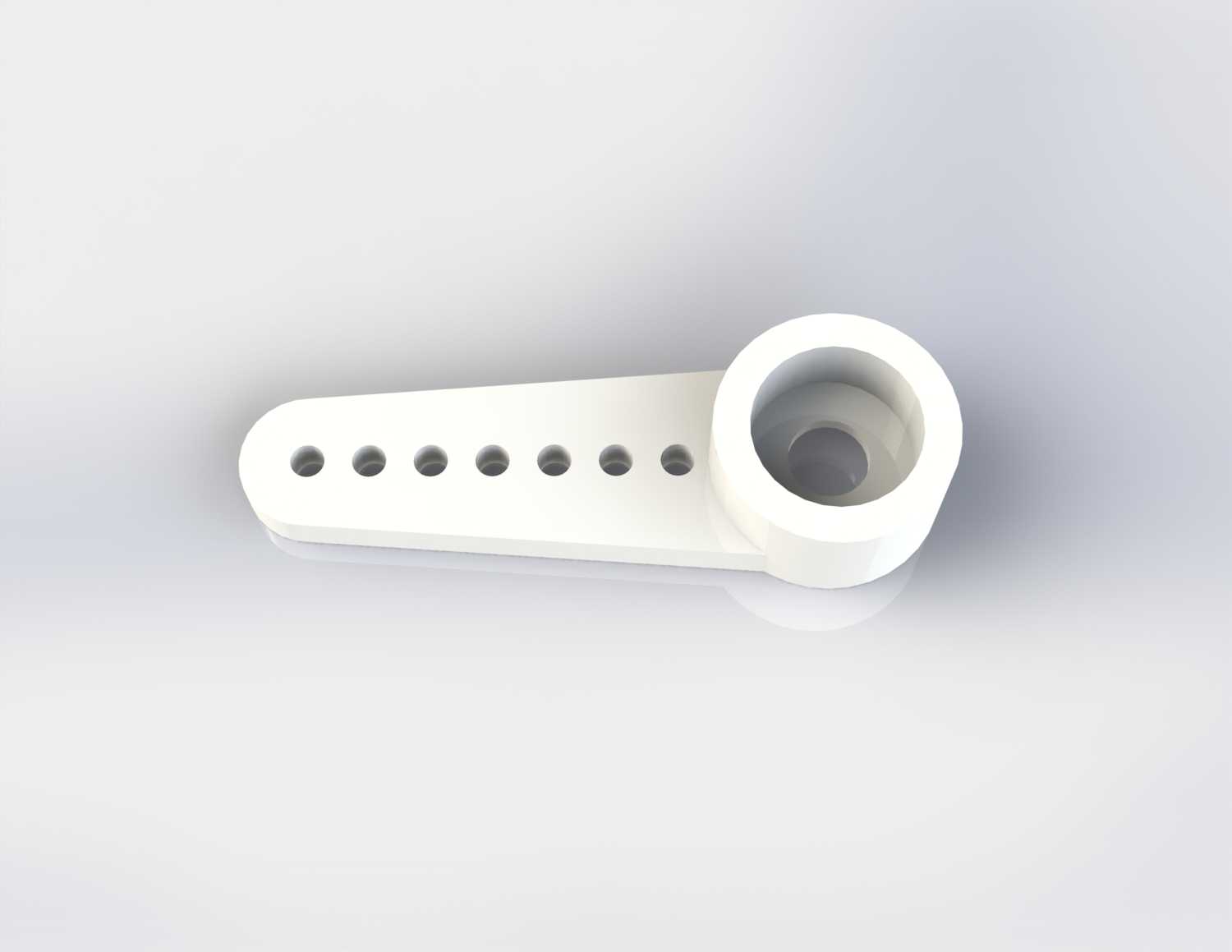

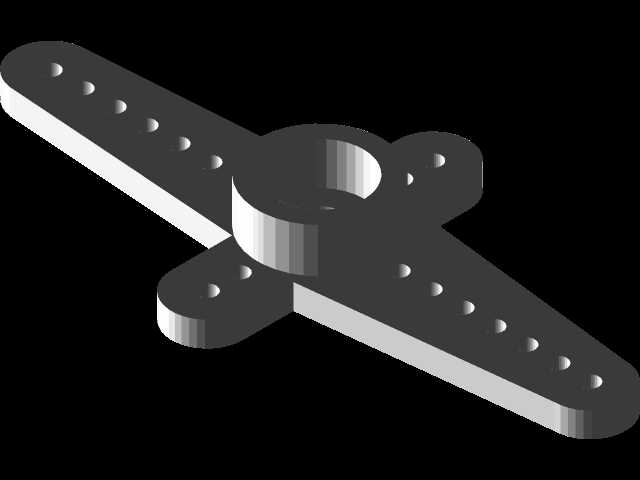

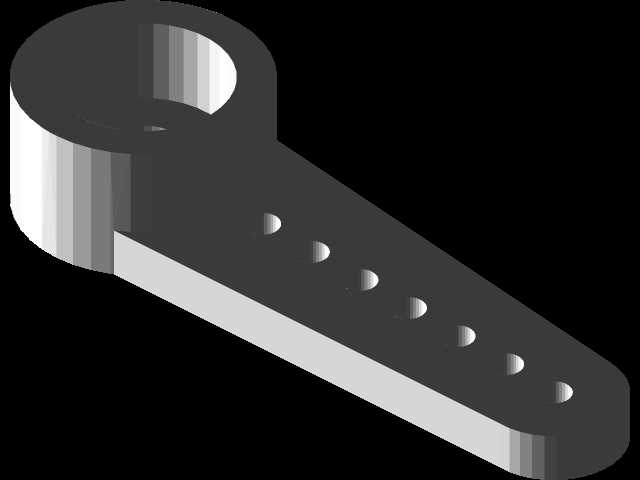

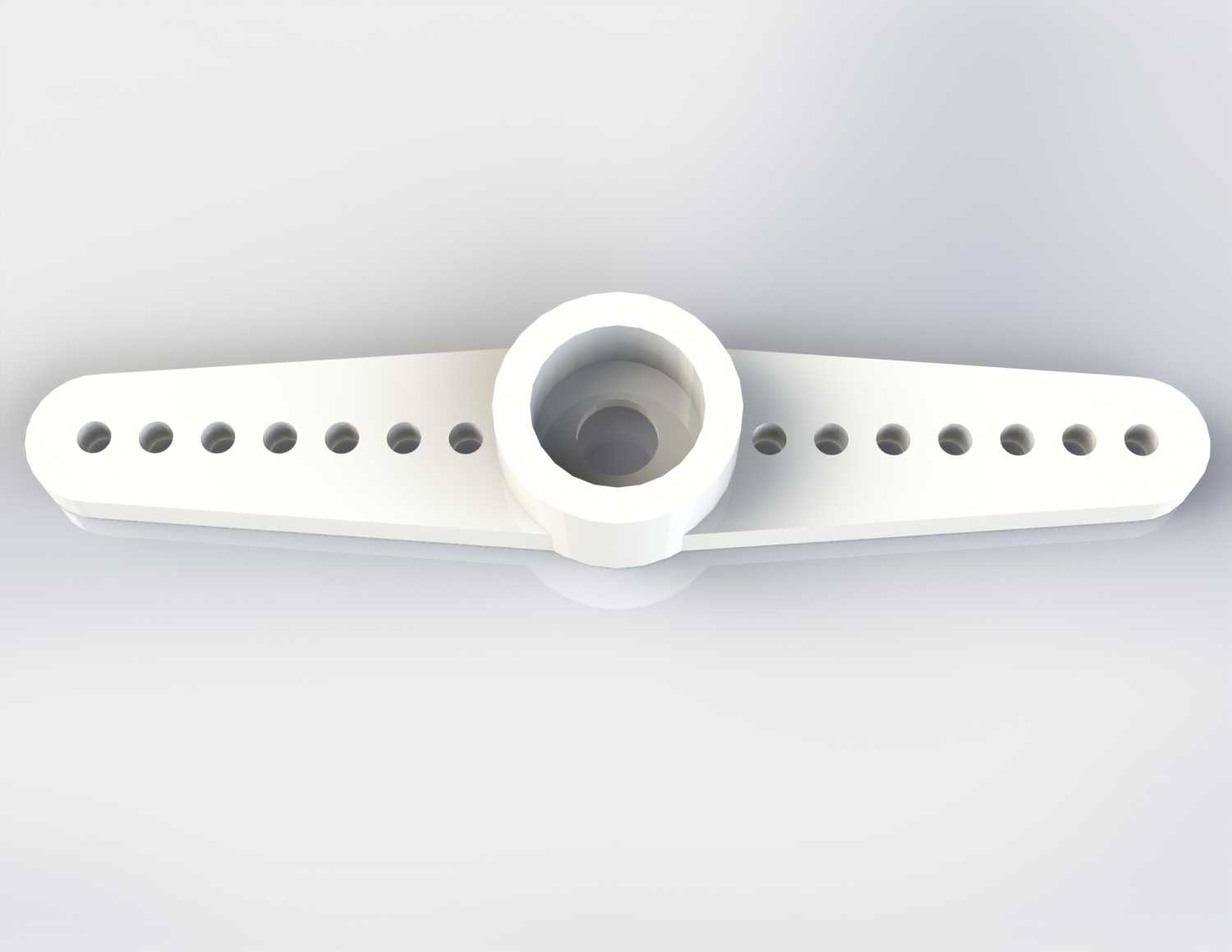

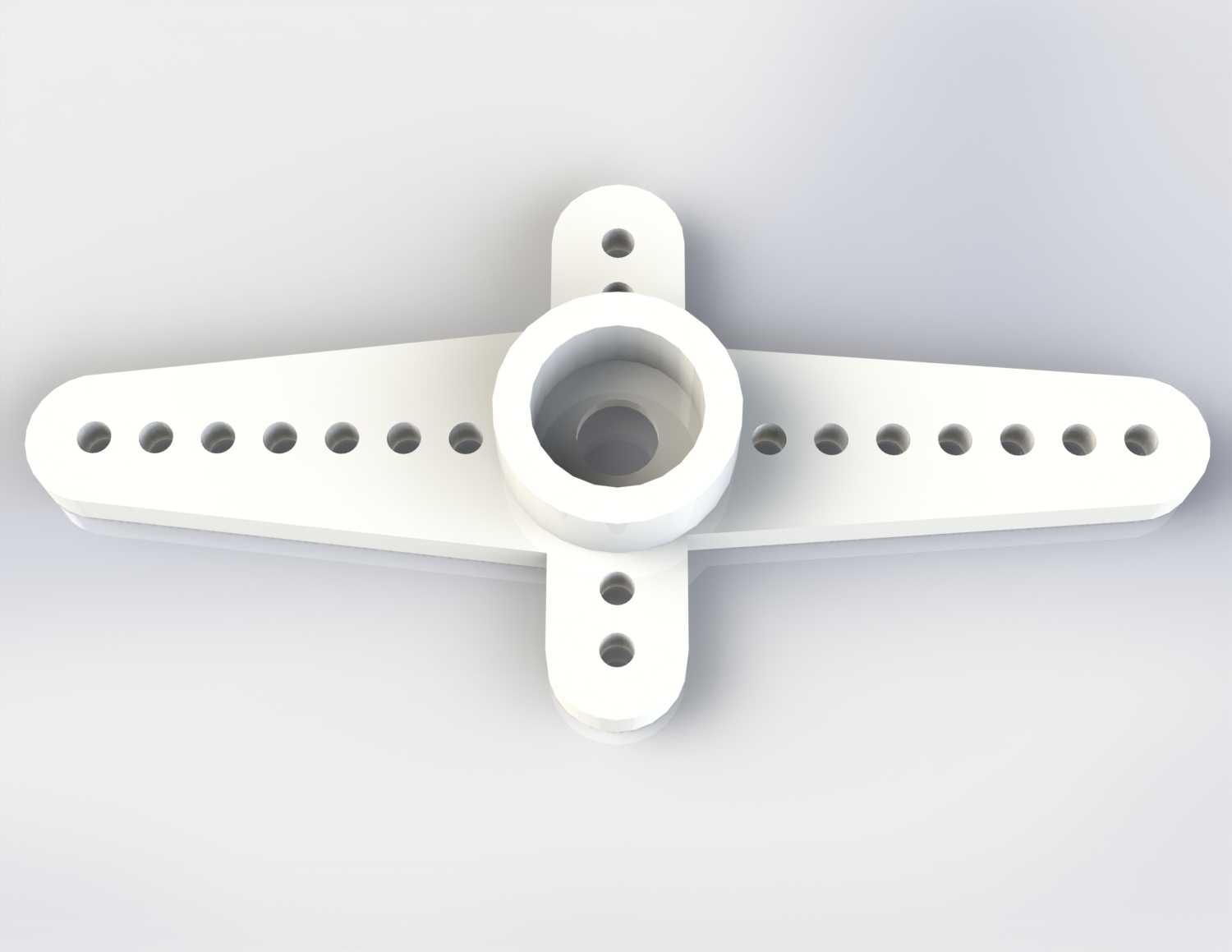

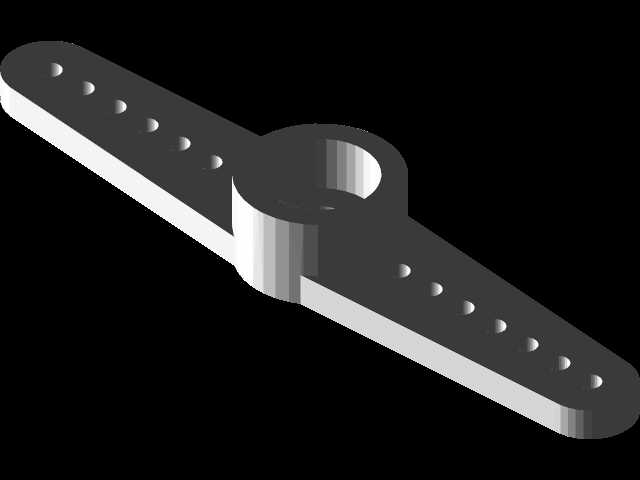

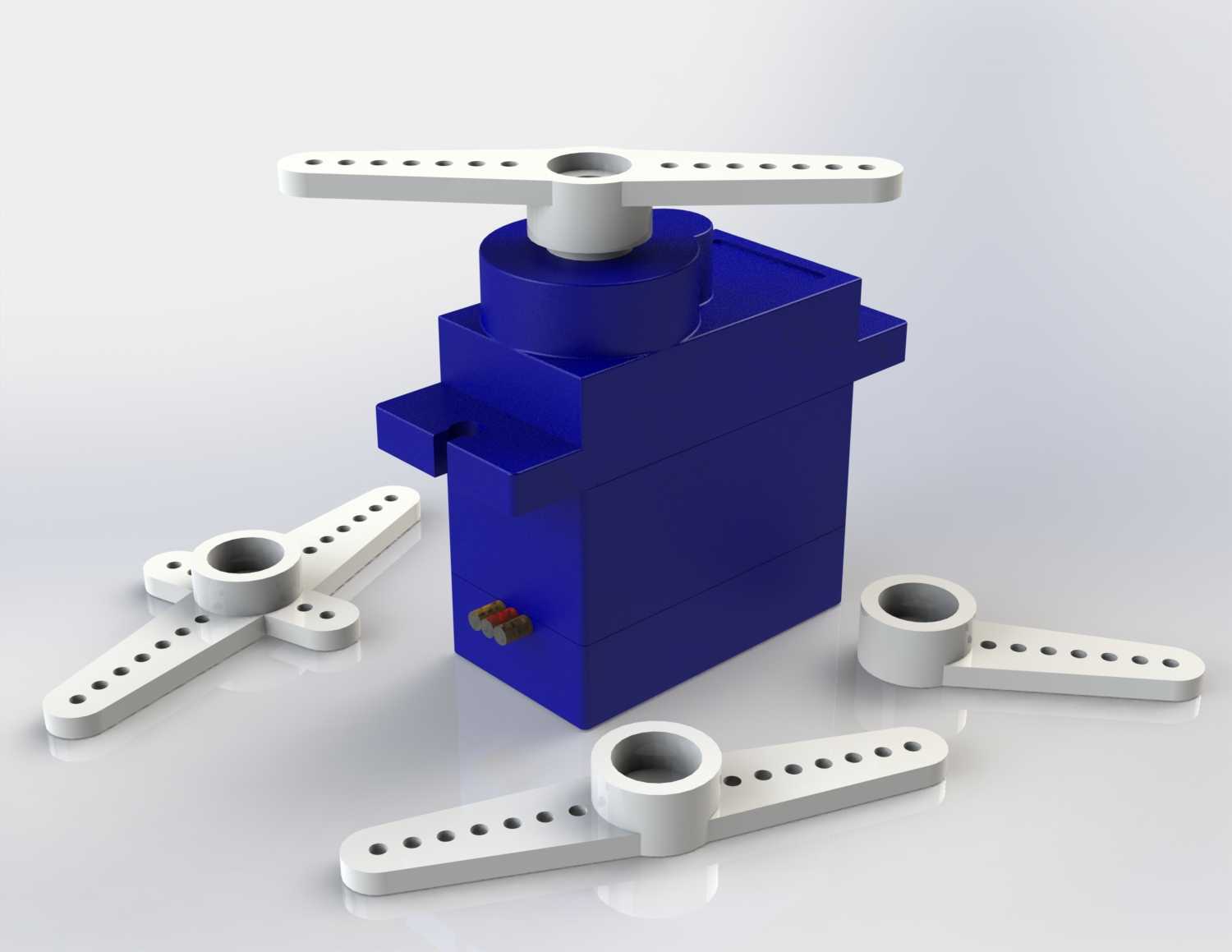

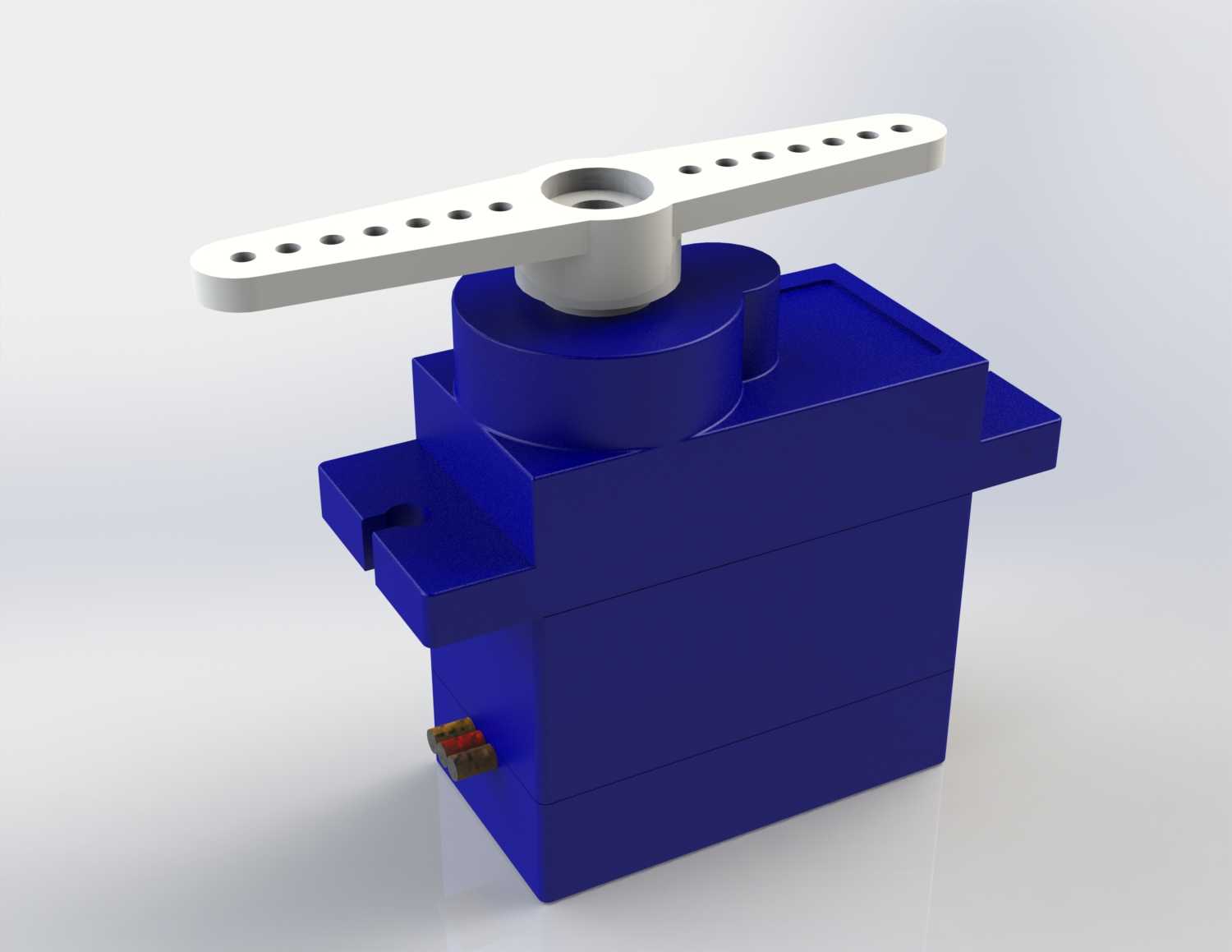

从功能特性来看,这款舵机采用标准的PWM信号控制逻辑,可在设定的角度范围内实现精准的角度定位,配套的多规格连接摆臂覆盖了不同的连接需求:一字型长摆臂适合需要长力臂驱动的场景,比如航模副翼的连杆驱动、小型机械爪的开合传动;十字型摆臂适合需要多方向同步连接的结构,比如机器人关节处的多连杆联动;短款摆臂则适合安装空间局促、不需要长传动距离的场景,比如小型云台的角度调节。摆臂上的等距安装孔位做了统一的孔径设计,可适配常用规格的微型连杆、销轴,不需要二次扩孔加工就能直接完成装配,降低了配套结构的设计难度。

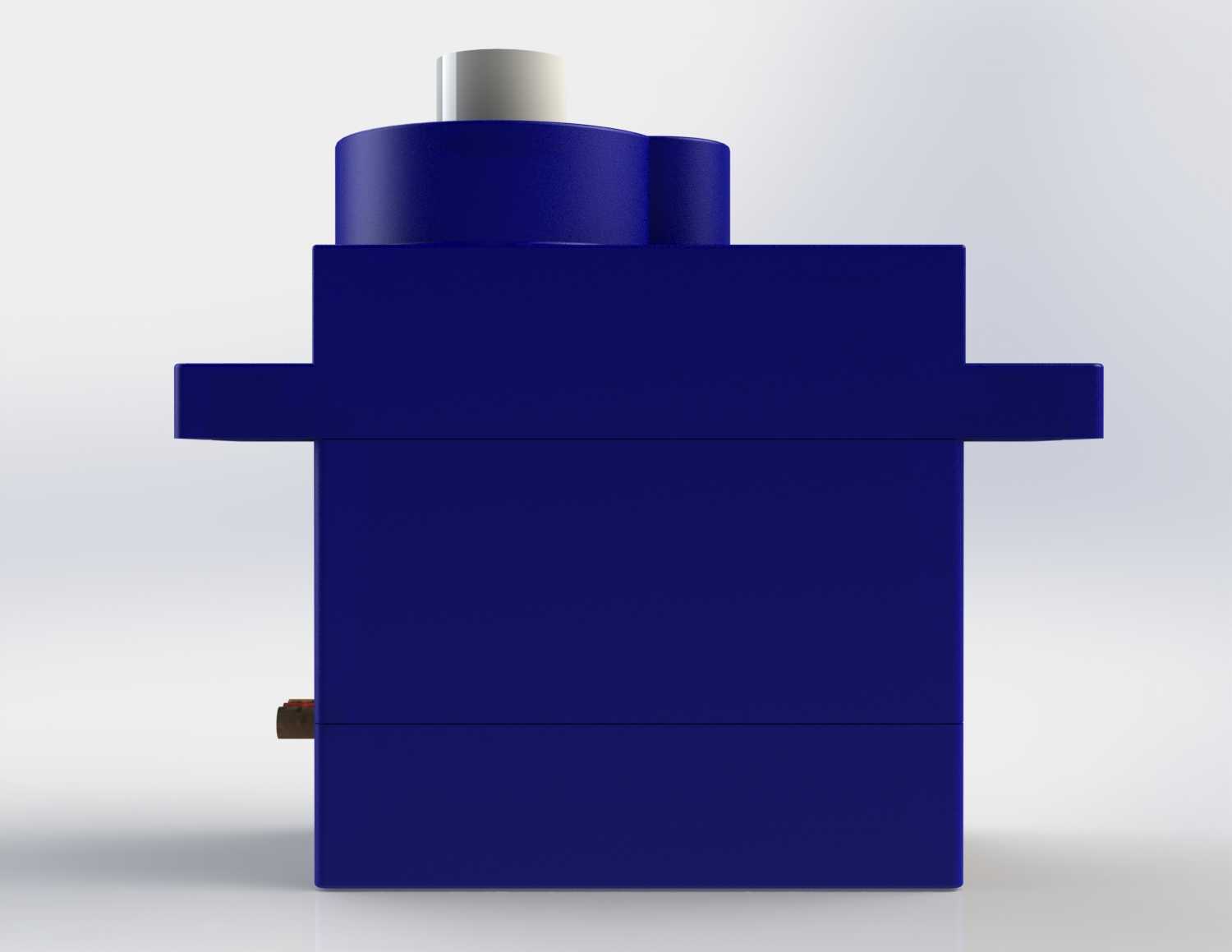

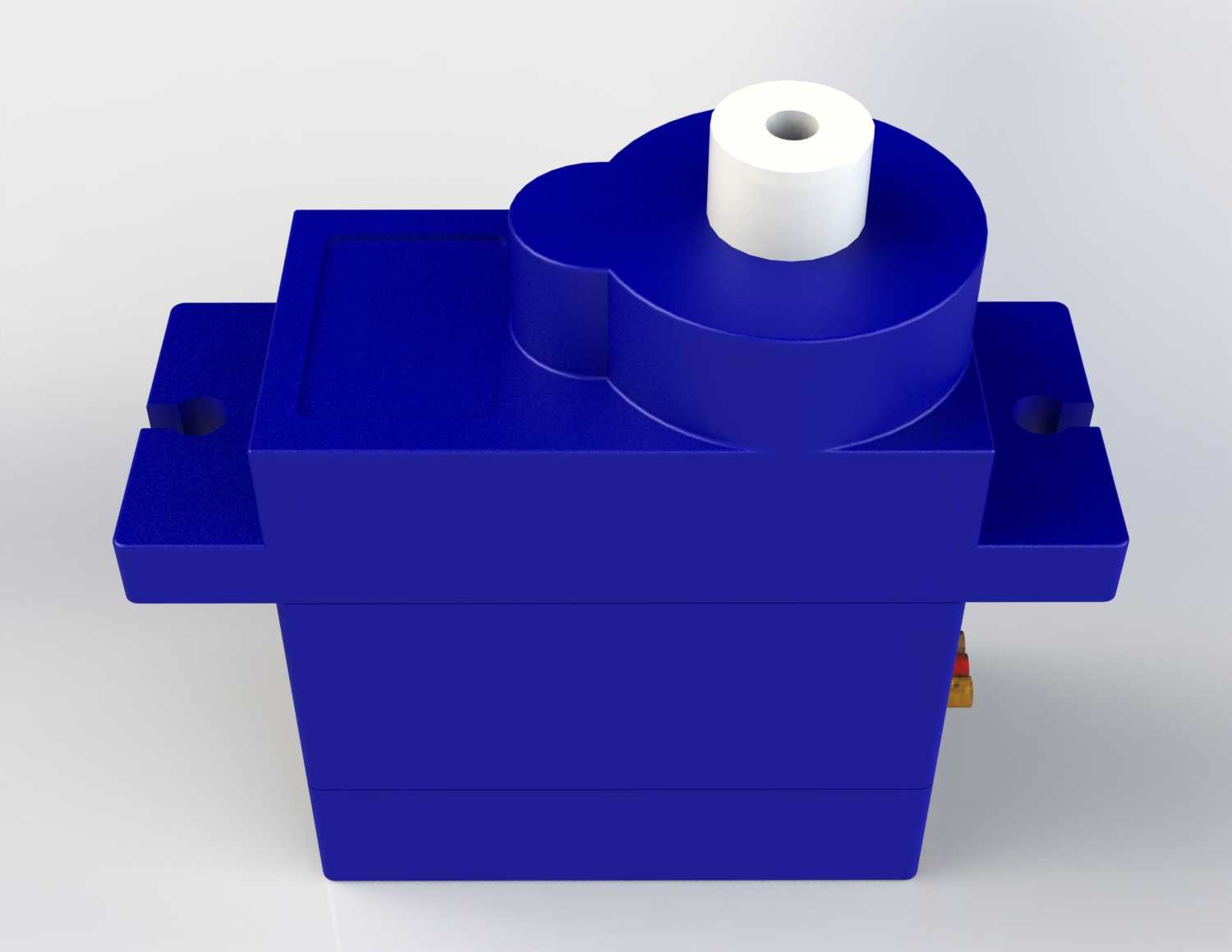

设计思路上,这款舵机的主体采用方形壳体结构,壳体侧面预留了标准的安装凸耳,凸耳上的安装孔位间距做了标准化设计,可直接适配市面上通用的微型舵机安装支架,不需要单独定制安装座就能完成固定。壳体内部的减速齿轮组采用多级减速结构,在有限的壳体空间内实现了足够的减速比,将电机的高速旋转转化为输出轴的低速大扭矩转动,输出轴采用金属嵌件设计,避免塑料轴长期承受径向载荷出现磨损松旷的问题,延长舵机的使用寿命。输出轴与摆臂的连接采用花键配合结构,可根据安装需求调整摆臂的初始安装角度,不会出现打滑、角度错位的问题,保证角度控制的精度。
从安装边界尺寸来看,这款舵机主体的长宽高尺寸控制在极小的范围内,安装时只需要预留出主体的安装空间,以及摆臂转动时的运动避让空间即可,不需要额外预留过多的冗余空间。安装凸耳的位置在壳体两侧的下部,固定螺丝可从壳体上方或者下方穿入完成固定,适配不同的安装方向:当安装在薄板结构上时,可从板件背面穿入螺丝固定舵机;当安装在型材框架上时,可从舵机上方穿入螺丝与型材螺母配合固定。接线端从壳体侧面引出,出线方向做了限位设计,避免线材在舵机运动过程中被摆臂剐蹭,造成线材破损的问题。
在实际结构设计选型时,需要注意摆臂转动时的运动包络范围,尤其是使用长款一字摆臂时,摆臂两端的运动轨迹是一个以输出轴为圆心的扇形区域,这个区域内不能布置其他结构件,避免摆臂转动时出现干涉。如果需要更大的传动扭矩,可通过在摆臂孔位上连接加长连杆的方式调整力臂,但需要注意不要超出舵机的额定扭矩范围,避免堵转烧坏内部电机。另外,这款舵机的输出轴轴向间隙做了严格控制,不会出现轴向窜动的问题,在需要承受一定轴向载荷的场景下,比如垂直安装的云台驱动,也能保证转动的平稳性,不会出现镜头抖动、角度偏移的问题。

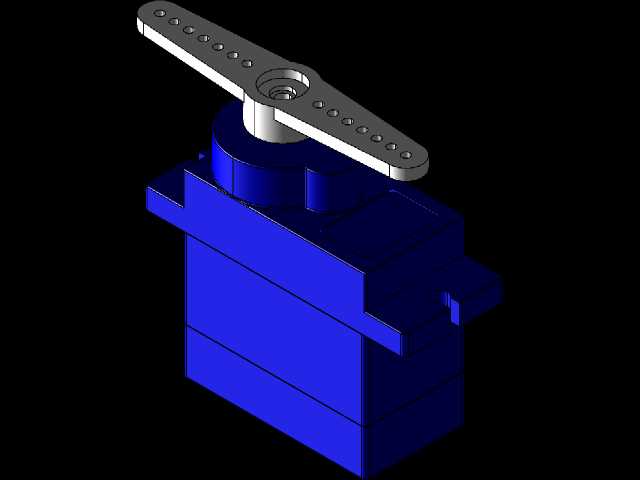

对于三维建模从业者来说,这款舵机的模型可直接导入到机器人、航模、小型自动化装置的总装配体中,用来做安装干涉检查、运动仿真验证,不需要再从零开始测绘建模,能大幅缩短结构设计的周期。模型还原了舵机的所有安装特征、摆臂的孔位尺寸、接线端的位置,在做装配模拟时可以准确验证安装空间是否足够,运动过程中是否会和周边零件出现碰撞,提前发现结构设计中的问题,避免后期打样时出现安装不上、运动干涉的问题。
