冷却包纱蒙德工装夹具三维结构设计

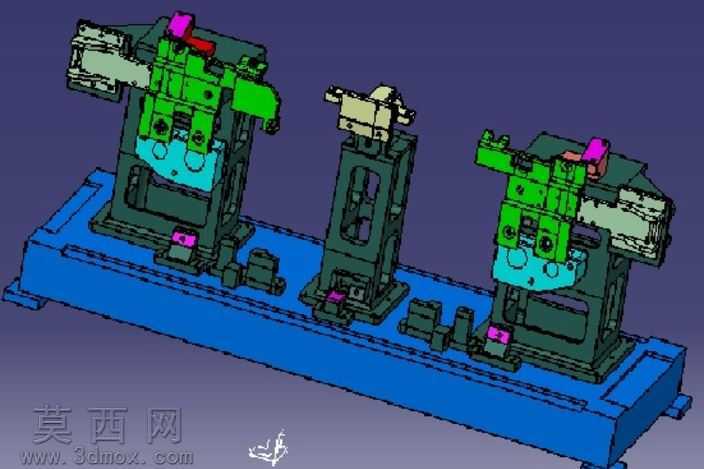

本模型为冷却包纱蒙德配套工装夹具结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、定位特征都做了精准的尺寸约束，确保各组件可实现无干涉装配。整体结构以长条形一体化安装底座为承载基础，底座采用加厚刚性结构设计，表面预留多组标准化安装定位槽与螺栓孔位，可直接适配生产线工位的安装基准，保证工装整体的安装稳定性与位置精度。底座上对称布置两组结构一致的主工作模组，两组模组之间设置中间支撑定位座，各模组均采用立式框架式支撑结构，支撑主体采用高刚性框架构型，兼顾结构强度与轻量化需求，减少工装运行过程中的形变偏移。每组主工作模组集成了多组功能部件，包括上部的执行安装位、中部的工件定位承托结构、下部的微调锁紧组件，其中工件承托部位采用仿形轮廓设计，可与待加工冷却包纱工件的外形精准贴合，实现工件的快速定位装夹，避免加工过程中工件出现窜动偏移。上部执行安装位可适配包纱、冷却工序对应的执行元件，预留的安装接口采用标准化尺寸设计，可兼容不同规格的功能部件，提升工装的适配性。中间支撑定位座用于工件中部的辅助支撑，配合两侧主模组实现工件的多点定位，进一步提升装夹刚性，避免长尺寸工件加工过程中出现挠度变形。模型在渲染阶段对不同功能部件做了差异化材质区分，底座采用深蓝色金属漆材质模拟铸铁底座的厚重质感，支撑框架采用深灰绿色金属材质表现结构钢的加工质感，功能定位块采用青蓝色、亮绿色、玫红色等区分不同功能组件，清晰呈现各部件的装配层级与功能分区，便于快速识别结构组成。设计过程中充分考虑了工装的使用场景需求，整体结构采用模块化设计思路，各功能组件均可独立拆卸更换，当加工不同规格工件时，仅需更换对应的定位块与适配组件即可完成工装调整，无需更换整体底座，大幅降低工装改造成本与换型时间。同时各运动配合部位预留了合理的间隙与调整空间，可适配实际生产中的装配公差，保证工装长期使用的可靠性，各锁紧组件采用快拆式设计，可实现工件的快速装夹与拆卸，提升工序加工效率。
