烧烤机用三爪自定心夹紧工装结构

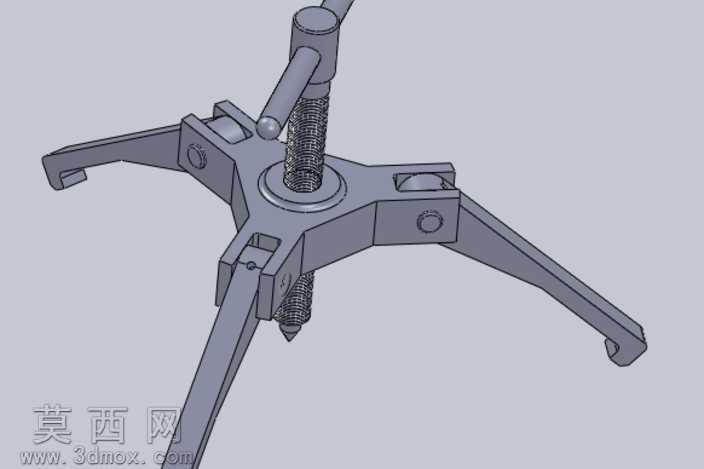

本模型为烧烤机配套使用的三爪式夹紧工装，采用SolidWorks进行全参数化三维建模，整体结构围绕自定心夹紧的功能需求展开设计。建模过程中首先完成中心基座的特征绘制，以中心螺纹孔为装配基准，依次搭建三个周向均匀分布的夹爪铰接结构，每个夹爪通过销轴与基座实现转动连接，保证夹爪开合过程的同轴度。中心驱动部分采用梯形螺纹丝杠结构，建模时还原了螺纹的牙型特征，丝杠顶端设置横向操作杆，下端配置定位顶针，旋转操作杆时丝杠沿中心轴线进给，推动三个夹爪同步绕铰接点转动，实现对工件的同步夹紧或松脱，三爪同步动作的特性可保证被夹持工件始终处于中心位置，适配烧烤机的工位定位需求。材质配置上，整体结构选用食品级不锈钢材质进行渲染，金属表面做哑光磨砂处理，铰接销轴、操作杆等活动部件做轻微抛光区分，还原五金工装的真实质感，渲染阶段采用正交视角展示结构，清晰呈现各部件的装配关系与运动逻辑。设计过程中充分考虑烧烤场景的使用需求，夹爪末端做弯折勾型结构，增大与被夹持工件的接触面积，避免夹紧过程中出现滑脱，同时整体结构无封闭死角，便于使用后的清洁维护，各铰接位置预留合理的装配间隙，保证高温工况下结构不会因热胀冷缩出现卡滞，丝杠的梯形螺纹具备自锁特性，夹紧后无需额外锁止结构即可保持夹持力，适配烧烤加工过程中的长时间固定需求。
