带齿轮传动的V型皮带驱动装置

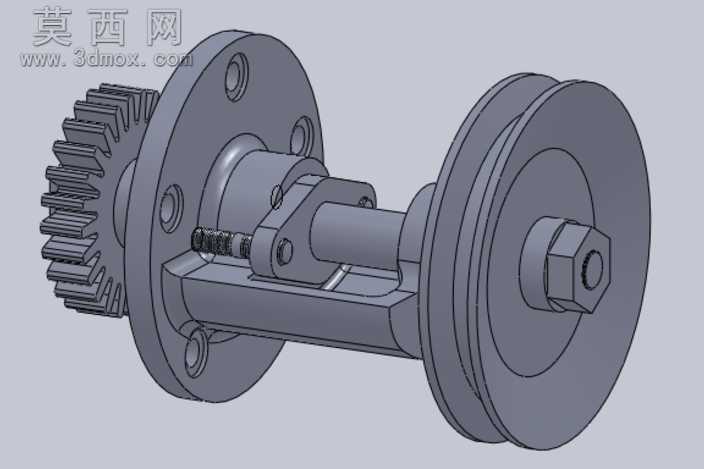

该V型皮带驱动装置采用三维参数化建模方式完成整体结构设计，建模过程中先对核心传动部件进行基准定位，依次完成直齿圆柱齿轮、V型皮带轮、支撑主轴、连接支架、锁紧螺母等零件的特征构建，通过拉伸、旋转、切除、阵列等特征命令还原各零件的真实加工结构，对齿轮的齿廓渐开线、皮带轮的梯形槽、支架的铰接孔位等细节做了精确的尺寸约束，保证各零件装配时的配合公差符合机械设计标准。装配阶段采用自下而上的装配逻辑，先将主轴与连接支架通过同轴心、端面重合约束完成基础支撑结构装配，再将齿轮与皮带轮分别装配在主轴两端，通过键槽配合限制周向转动，锁紧螺母在轴端完成轴向定位，铰接部位的销轴与弹簧零件也按照实际工作状态完成约束，整体装配无干涉，可直观呈现动力传递的完整路径。渲染阶段采用金属哑光材质模拟钢制零件的表面质感，对齿轮齿面、皮带轮槽面做了细微的粗糙度调整，支架与紧固件采用不同的金属色泽区分部件类型，背景采用中性浅灰色突出装置主体结构，通过正交视角渲染完整展示装置的侧面传动布局，清晰呈现齿轮与皮带轮的同轴布置方式、支架的支撑结构以及紧固件的安装位置。设计思路上采用复合传动结构，将齿轮啮合传动与V带摩擦传动集成在同一支撑组件上，既可以通过齿轮端接入外部啮合动力，也可以通过皮带轮端实现带传动的远距离动力输出，铰接式支架结构可适配安装位置的微调需求，轴端锁紧结构方便后期维护拆装，整体结构紧凑，传动路径清晰，可作为小型传动系统的教学演示模型或机械设计参考结构，帮助设计者理解复合传动的布局方式与零件配合逻辑。
