管内流体层流流速分布仿真分析模型

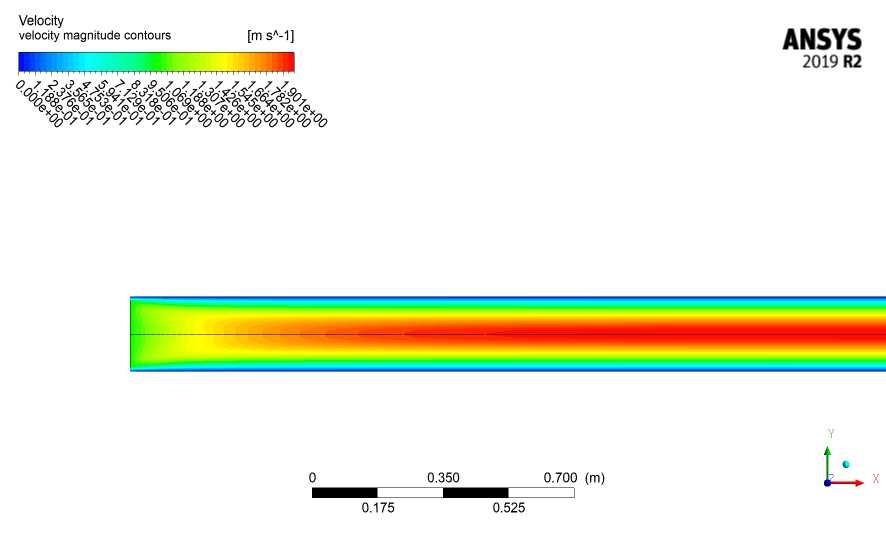

　　在流体输送、化工反应、暖通换热、液压传动等诸多工程场景中，圆管内的层流流动状态是管路设计阶段必须重点核算的核心工况，不同于湍流状态下的剧烈动量交换，层流状态下流体分层流动、层间无径向混掺的特性，直接决定了管路沿程阻力损失、介质停留时间、换热效率等关键设计指标，不少刚入行的设计人员容易忽略层流工况的边界判定，直接套用湍流阻力公式计算，最终导致实际运行中泵组选型偏大、换热设备换热面积冗余、介质输送精度不足等一系列问题。这个模型完整还原了等径直圆管内充分发展段的层流流动状态，从流场云图可以清晰看到，管内流速沿径向呈现典型的抛物线分布规律，管中心轴线位置流速达到峰值，贴近管壁的边界层区域流速逐步降低直至为零，完全符合层流流动的理论分布特征，

　　建模过程中首先确定了流道的几何边界，取足够长度的直圆管段以避开入口段的流动发展影响，确保计算域内的流动处于充分发展状态，避免入口效应带来的仿真结果偏差。从尺寸边界来看，模型标注的长度方向尺度覆盖0到0.7米的计算域范围，径向尺寸按照常规流体仿真的圆管建模规范设置，保证流道壁面边界层的网格划分能够精准捕捉近壁区的流速梯度，在实际工程应用中，这类层流管的设计首先要明确输送介质的运动粘度、设计流速、工作温度等基础参数，通过雷诺数计算判定流动状态，当雷诺数低于临界值时，就需要按照层流模型核算管路的沿程压力损失，避免沿程阻力计算值偏小导致的动力端选型失误。不少液压系统的低压回油管路、高粘度流体输送管路、微小流量精密计量管路，

　　都长期处于层流工作状态，这类管路的设计不能简单套用湍流工况的经验公式，必须结合层流的流速分布特性，合理布置管路的取压口、温度传感器、流量检测元件的安装位置，比如流量检测元件要避开近壁低流速区，尽量安装在管中心流速稳定的区域，才能保证检测数据的准确性。在换热场景下，层流状态下的换热系数远低于湍流状态，因为层间无径向混掺，热量传递主要依靠流体的导热作用，这时候如果设计人员误判流动状态，按照湍流换热系数计算换热面积，就会导致换热设备出力不足，无法达到设计的温度控制要求，这个仿真模型可以直观展示层流状态下的流速分布规律，帮助设计人员理解层流与湍流的本质差异，在管路布置、元件选型、阻力核算的时候建立更贴合实际的工程判断。

　　建模过程中对管壁边界采用无滑移壁面条件设置，入口采用速度入口边界，出口采用自由出流边界，计算得到的流速分布结果和理论解析解高度吻合，能够用于教学演示、设计校核、方案对比等多个场景，在微小通道冷却、高粘度树脂输送、医用流体输送等对流动状态要求极高的场景中，层流管的流场均匀性直接影响产品的最终性能，比如医用输液管路的层流设计可以避免流体剪切力过大破坏药液中的有效成分，高粘度聚合物输送管路的层流设计可以减少聚合物的剪切降解，保证材料性能稳定。实际安装过程中，层流管路要尽量减少弯头、变径、阀门等局部阻力件的数量，避免局部扰动破坏层流状态，导致流动阻力骤增或者流场紊乱，在需要保持层流状态的管段，要保证足够长的直管段长度，让经过局部阻力件的流体重新恢复到充分发展的层流状态，才能保证后续检测、换热、反应等工艺环节的稳定性。这个模型的流场结果可以直接用于管路阻力特性的验证，对比不同管径、不同流速、不同介质粘度下的层流流动参数，为实际工程设计提供直观的参考依据，避免纯理论计算带来的认知偏差，让设计人员对层流管内的流动状态建立具象的认知，减少设计阶段的经验主义错误。
