曲柄臂静力学性能仿真分析结构件

　　在往复式动力传递系统中，曲柄臂是连接曲柄销与主轴颈、完成旋转运动扭矩输出的核心受力构件，其结构强度与变形量直接决定整套动力总成的运行可靠性与服役寿命，广泛应用于内燃机、冲压设备、往复式压缩机、自行车传动组等需要将直线往复动作转化为旋转扭矩的机械场景中。日常设备运维中常见的曲柄断裂、连接位松旷、传动精度超差等故障，追根溯源大多与曲柄臂的结构刚度不足、应力集中区域设计冗余度不够直接相关，因此在产品定型阶段开展静力学性能验证，是结构设计环节中不可或缺的关键步骤。

　　从结构功能逻辑来看，曲柄臂并非简单的异形连接臂，其两端的同轴孔位分别承担与主轴、曲柄销的配合定位职责，臂身截面需要传递整套机构的峰值工作扭矩，同时还要承受往复运动带来的交变弯矩作用。设计过程中首先要明确两端安装孔的中心距，这个参数直接决定了曲柄的回转半径，也就是整套机构的运动行程边界，孔位的内径尺寸需要与配合轴径做公差匹配，通常选用过渡配合保证传动过程中无相对窜动，孔位周边设计有均匀分布的螺栓连接位，用于装配轴向定位挡圈或平衡配重块，避免高速回转过程中出现轴向窜动与动平衡超差问题。

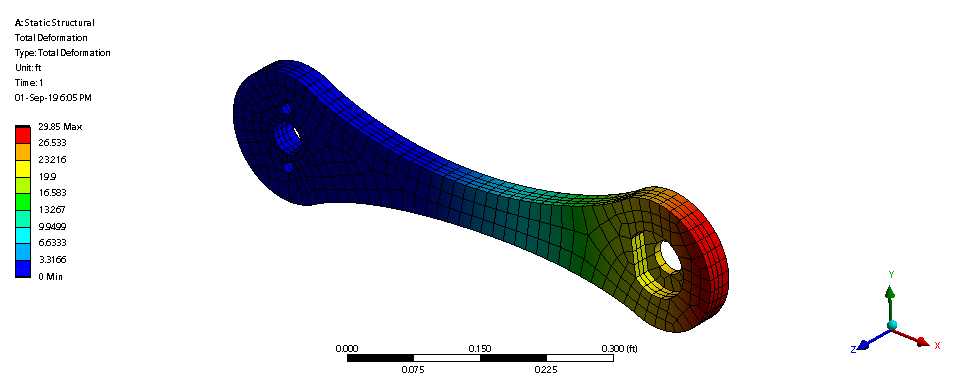

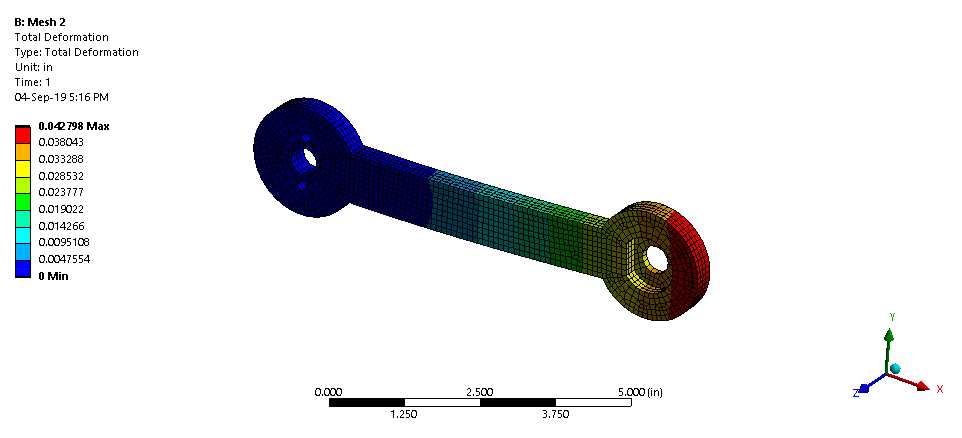

　　开展静力学仿真分析时，首先要还原构件的实际约束状态：将主轴颈安装孔位设置为固定约束，模拟其与机架轴承座的配合定位关系，在曲柄销安装孔位施加额定工作载荷，载荷方向垂直于曲柄臂的回转平面，与实际工作中活塞连杆传递的推力方向保持一致。从仿真得到的总变形云图可以直观看到，构件的最大变形量出现在曲柄销安装孔的外侧边缘，从加载端到固定约束端，变形量呈现连续的梯度分布，臂身中间过渡区域的变形量处于中间区间，固定端孔位周边的变形量趋近于零，这一分布规律与实际工况下的受力变形趋势完全吻合。

　　结构设计过程中，臂身的截面轮廓采用平滑过渡的变截面设计，没有出现直角转折的突兀结构，就是为了避免应力集中问题的出现——如果臂身与两端孔位的连接位置采用直角过渡，在交变载荷的长期作用下，很容易在转角位置萌生疲劳裂纹，最终导致构件断裂失效。臂身的厚度尺寸需要结合额定传递扭矩做匹配计算，过厚会增加构件的整体重量，提升回转过程中的惯性损耗，过薄则会导致刚度不足，工作过程中变形量超标，引发传动卡顿、配合位磨损加剧等连锁问题。

　　从安装边界维度来看，曲柄臂装配完成后，其外侧需要预留足够的回转空间，避免臂身在旋转过程中与周边的机壳、连杆、配重块等零部件发生运动干涉，两端孔位的端面需要与配合轴的台阶面紧密贴合，保证装配后的轴向定位精度，连接螺栓的预紧力需要按照工艺要求施加，避免预紧力不足导致连接松动，或是预紧力过大导致孔位周边出现局部压溃变形。

　　静力学分析的结果除了验证现有结构的刚度是否满足设计要求，还能为后续的结构优化提供数据支撑：对于应力水平较低的区域，可以适当削减材料厚度实现轻量化设计，降低回转过程的惯性负载；对于应力集中、变形量较大的区域，则可以通过增加过渡圆角、局部加厚的方式提升结构强度，在保证构件可靠性的前提下尽可能控制整体重量，实现性能与成本的最优平衡。这类静力学仿真分析的结果，还可以为后续的疲劳寿命计算、模态分析提供基础数据支撑，帮助设计人员在样机试制阶段就充分掌握构件的力学性能，减少后续物理样机的测试迭代次数，缩短产品的研发周期，降低研发阶段的试错成本。
