块体二维稳态热传导仿真分析模型

　　在工业换热、电子设备散热、建筑围护结构热工计算等场景中，块体结构的二维稳态热传导特性是结构热设计阶段的核心校核内容，这类模型的搭建与仿真结果，能够直接为不同边界条件下的结构温度分布预判、热应力风险评估、保温层厚度选型提供量化依据。日常工程应用里，很多带规则矩形截面的块状构件，比如工业炉的炉墙段、大功率电力电子器件的散热基板、低温储槽的壁板结构，其热传递过程在长度方向温度梯度可忽略的工况下，都可以简化为二维稳态热传导问题开展分析，不需要搭建全尺寸三维模型就能获得足够精度的计算结果，大幅降低前期方案迭代的计算成本。

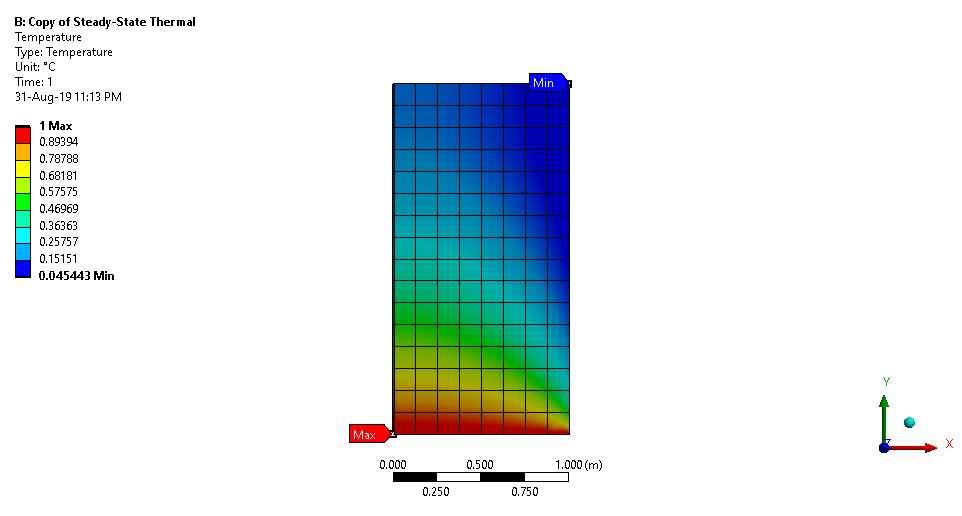

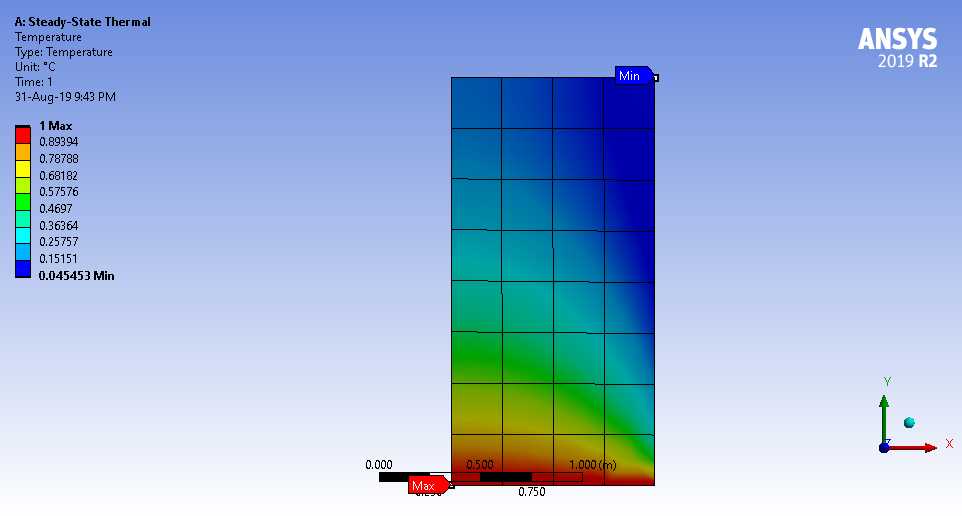

　　这个模型的核心是还原矩形块体在固定边界温度条件下的温度场分布规律，从仿真结果的温度云图可以看到，块体的两个相邻边界分别施加了最高温与最低温的恒定温度约束，剩余两个边界设置为绝热条件，温度从高温角点向低温角点呈现连续的梯度扩散，靠近高温边界的区域温度变化梯度更陡，远离高温边界的区域温度过渡更平缓，符合无内热源稳态热传导的基本规律。模型在网格划分阶段采用了均匀的结构化四边形网格，每个网格单元的温度计算结果连续无突变，能够清晰捕捉不同位置的温度数值，为后续提取任意路径的温度曲线、计算通过块体的热流密度提供了可靠的基础数据。

　　设计这类热分析模型时，首先要明确实际工况的边界条件匹配度，不能随意套用边界约束：比如当块体的某个外表面与空气接触且对流换热系数极小的时候，才可以近似为绝热边界；如果表面存在强制对流或者恒定热流输入，就需要调整对应的边界载荷类型，否则计算出的温度场会和实际工况存在较大偏差。其次要关注网格尺寸对计算精度的影响，在温度梯度较大的区域，也就是靠近高温边界和低温边界的角部位置，可以适当加密网格提升计算精度，在温度变化平缓的块体中部区域，可以适当放大网格尺寸减少计算量，平衡计算效率与结果精度。

　　从安装与应用边界来看，这类二维块体热传导模型的适用场景有明确的限制：仅适用于块体在垂直于二维截面方向的长度足够长，沿该方向的温度变化可以忽略的工况，如果块体在第三个维度的尺寸较小，或者沿该方向存在明显的热交换，就不能采用二维简化模型，必须拓展为三维模型开展计算。在实际工程选型中，通过这类模型获得的温度场结果，可以进一步计算不同位置的热变形量，为结构的热补偿设计提供依据；也可以根据不同材料导热系数下的热流密度计算结果，选择性价比最优的结构材料，比如在需要隔热的场景下，匹配导热系数更低的材料降低热损耗，在需要高效散热的场景下，选择高导热系数的材料提升热交换效率。

　　很多刚接触热仿真的工程师容易忽略二维模型的适用前提，直接把短尺寸块体的热问题套用二维模型计算，最终得到的热流密度结果和实际测试值偏差超过30%，本质上是没有理解二维稳态热传导的简化假设。这个模型的搭建逻辑完全遵循工程实际的简化原则，所有边界条件的设置都对应真实工业场景中的常见工况，温度云图的分布规律也和理论解析解的计算结果高度吻合，既可以作为热设计工程师开展方案迭代的基础参考模型，也可以作为热力学相关内容学习的验证案例，帮助理解稳态热传导过程中温度场的分布规律、热流的传递路径，掌握不同边界条件对块体整体温度分布的影响逻辑，避免在实际项目中出现模型简化不当导致的计算结果失真问题。
