带换热分析的J型混合弯管结构设计

　　在化工流体输送、暖通空调换热、工业余热回收等诸多工程场景中，不同温度流体的管路混合是极为常见的工艺环节，这类混合段的结构设计直接影响流体混合均匀度、管路阻力损失以及换热效率，不合理的弯管混合结构甚至会引发局部热应力集中，缩短管路整体使用寿命。本次涉及的J型混合弯管，正是针对垂直汇入的支流与水平主流的混合工况设计，区别于常规等径直弯结构，该弯管在转弯段做了流道曲率的平滑过渡处理，避免直角转弯带来的流体脱流、局部涡旋过大的问题。从实际应用角度出发，这类弯管常被用在冷热流体掺混的管路节点，比如供暖系统的回水混水段、化工反应前的原料预混管路、冷却系统的多支路汇流位置，需要同时兼顾流体输送的通畅性与不同温度介质的快速换热混合。

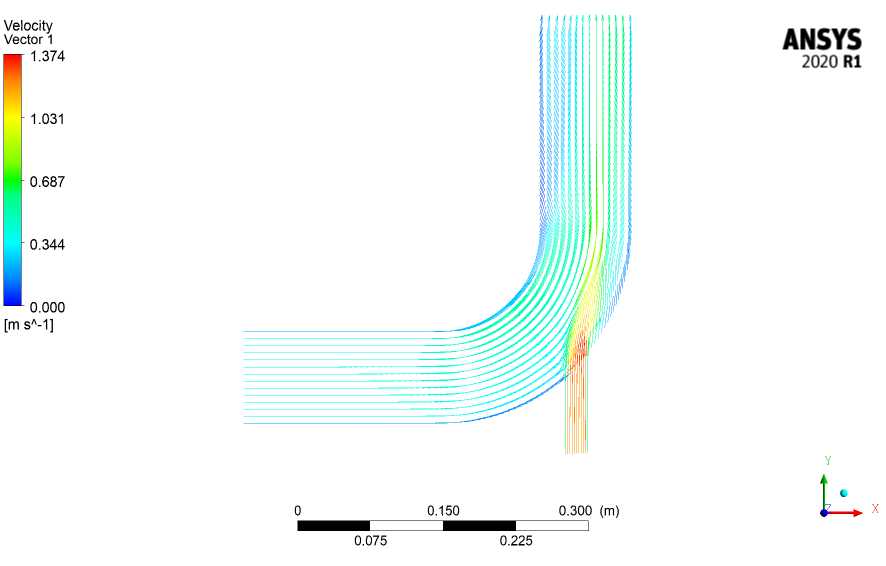

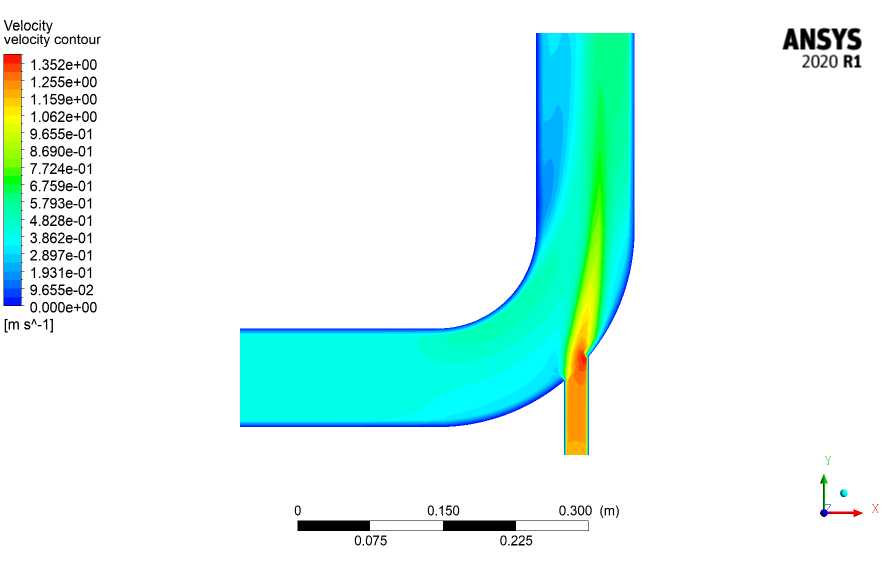

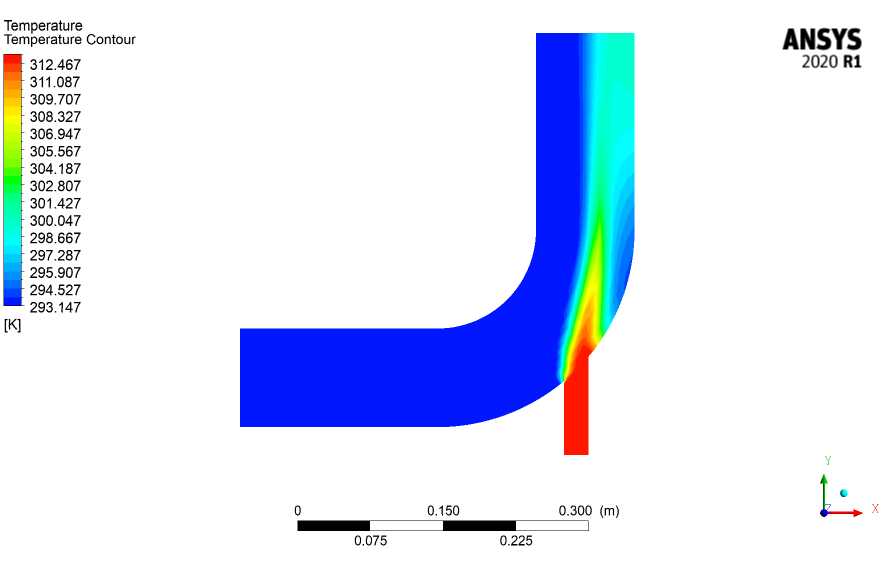

　　从结构设计逻辑来看，弯管的转弯半径取值经过流场验证，既不会因为半径过小导致转弯处外侧流体流速过高、内壁冲刷磨损加剧，也不会因为半径过大造成整体安装空间的浪费；支流汇入位置设置在弯管的转弯段内侧，而非传统的直管段对接，利用转弯处的流体离心效应，让垂直汇入的支流能够更快被主流卷吸，缩短混合所需的流道长度，减少混合不均匀带来的局部温度差。从尺寸边界来看，该弯管主流道的有效长度覆盖水平段与垂直段共0.3米的范围，支流入口位于弯管转弯段的最低点位置，整体安装时不需要额外预留过长的直管稳流段，能够在紧凑的安装空间内完成混流换热功能。配套的流场温度分布分析结果显示，在设计工况下，支流高温流体从底部汇入后，在弯管转弯处与主流低温流体快速掺混，

　　温度梯度沿流动方向逐渐均匀，转弯外侧壁面的温度变化平缓，不会出现局部骤冷骤热的情况，能够有效降低管壁的热疲劳风险。在实际工程选型应用中，这类带预混换热功能的弯管可以替代传统的直管加静态混合器的组合方案，减少管路连接节点，降低泄漏风险，同时减少管路系统的整体阻力损失，降低输送泵的运行功耗。设计过程中需要重点关注弯管内壁的光滑过渡处理，尤其是支流与主流道的对接位置，不能出现台阶或者锐角凸起，避免长期运行过程中出现杂质沉积或者流体冲刷腐蚀；同时弯管的壁厚取值需要结合工作压力、流体温度以及材料的许用应力综合计算，转弯段外侧因为流体压力相对更高，可根据实际工况做局部加厚处理。从安装适配性来看，该弯管的两端接口均为标准管路对接尺寸，

　　能够直接和同管径的直管段、阀门等管路组件连接，不需要额外制作过渡接头，现场安装的适配性较强。针对不同的工况需求，还可以在该结构基础上调整支流入口的角度、弯管的曲率半径以及流道的内壁粗糙度，适配不同流速、不同温差、不同介质特性的混流场景，比如含固体颗粒的流体输送场景，可以适当增大转弯半径，降低颗粒对管壁的冲刷磨损；对于高粘度流体的混合场景，可以调整支流入口的伸入长度，增强掺混效果。
