曲柄摇杆式四杆快速回位冲压执行机构

　　这套连杆执行结构的核心设计逻辑，是利用曲柄摇杆机构的急回特性，匹配小行程冲压、压装工位的往复动作需求，在轻工装配、小五金冲裁、文具压合这类需要短行程高频往复动作的生产场景中，这类纯机械连杆结构相比气缸直推方案，不需要配套气源管路与电磁阀组，依靠电机单方向连续旋转就能实现执行端的快速回程，动作节拍稳定性更强，也不会出现气动元件常见的漏气、推力衰减问题，在无气源的零散加工工位适配性很高。

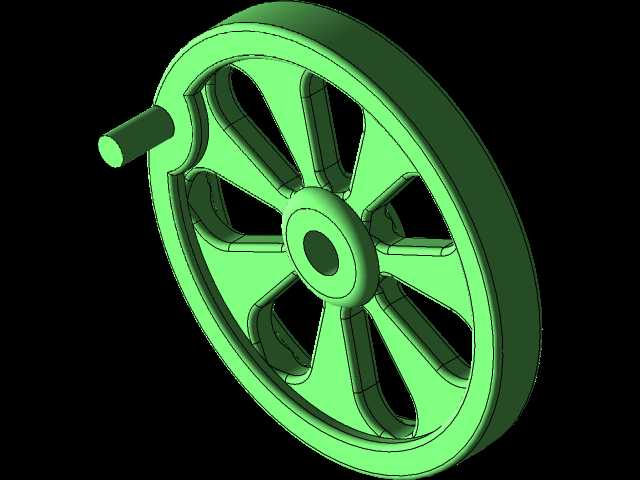

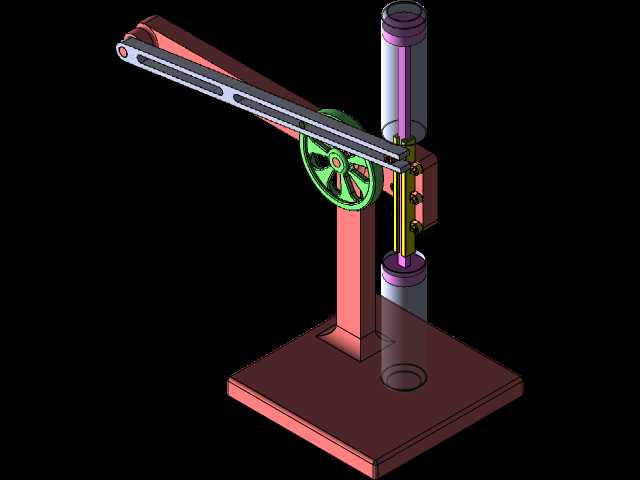

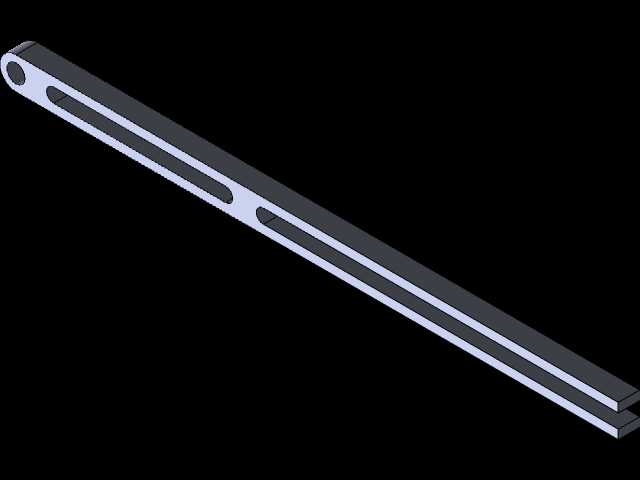

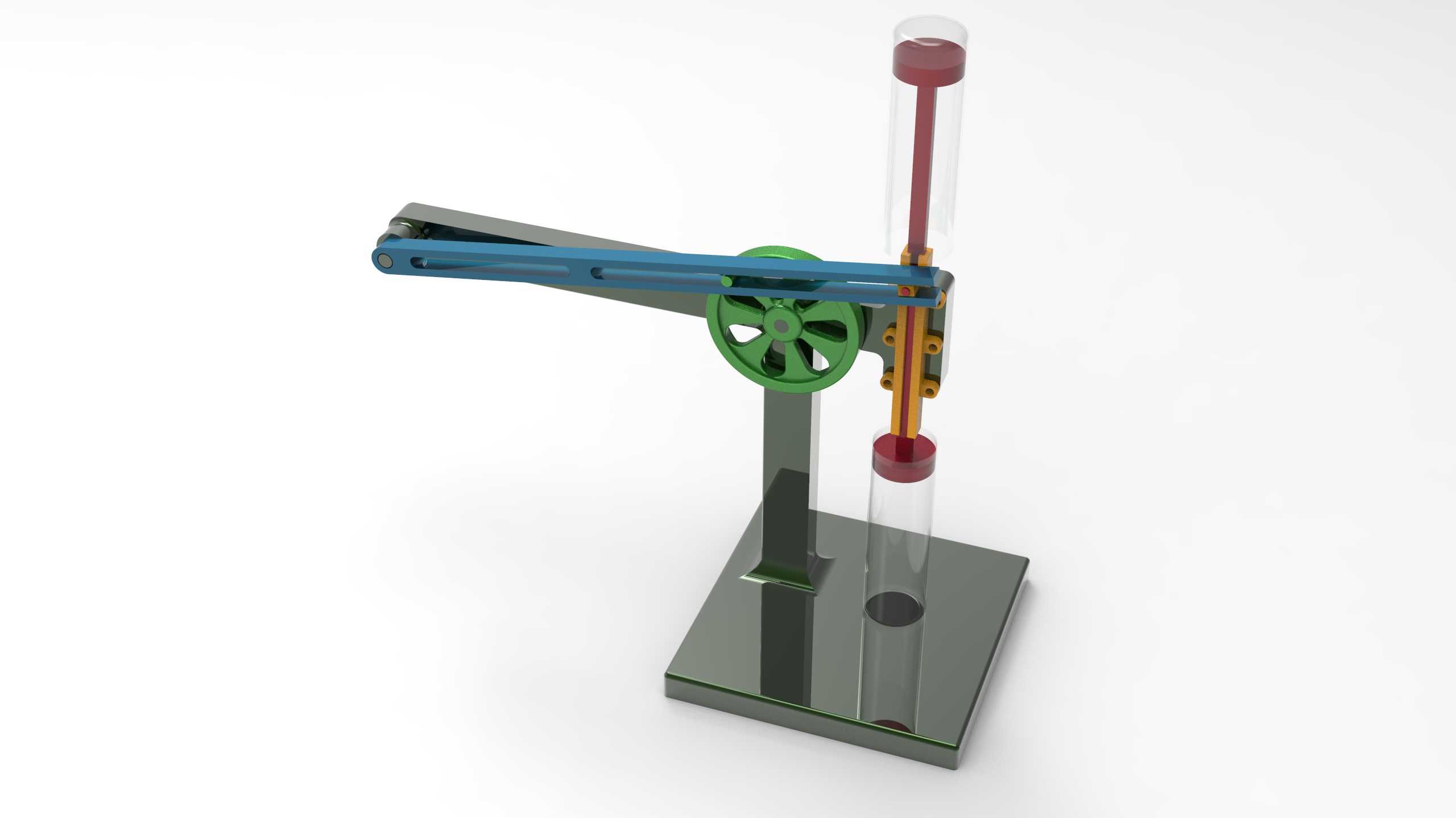

　　从结构组成来看，整套机构以方形铸铁底座作为安装基准，底座上预留的安装孔位可以直接固定在通用工作台台面，也可以通过T型槽螺栓适配不同规格的工装台架，竖直支撑立柱采用矩形截面型钢加工，承担整套传动结构的支撑载荷，立柱上端固定的转轴座是曲柄轮的安装基准，绿色曲柄轮通过平键与输入轴连接，输入轴可通过联轴器对接减速电机输出端，也可以加装手轮实现手动调试动作。蓝色摇杆构件是传动的核心中间件，一端与曲柄轮的偏心销铰接，另一端与竖直滑动的执行导杆连接，导杆被两组直线轴承约束在竖直方向的运动轨迹上，避免动作过程中出现卡滞、偏磨问题，导杆下端是执行端安装位，可以根据加工需求换装压头、冲针、胶压头等不同作业端头，导杆上下两端的红色限位缓冲套，是用来限制执行端的极限行程，避免曲柄过位时出现机构死点卡滞，同时缓冲回程时的刚性冲击，降低构件铰接点的磨损速率。

　　设计过程中首先要确认的是行程速比系数，根据工位需要的工作行程进给速度、回程速度比值调整曲柄的偏心距，偏心距越大，执行端的工作行程越长，急回特性也越明显，但对应的曲柄输入扭矩需求也会同步提升，需要匹配对应功率的驱动单元。铰接点的配合间隙是建模时需要重点控制的参数，所有铰接位置都预留了铜套安装位，避免连杆与销轴直接摩擦，延长整套机构的维护周期，直线轴承的选型要匹配导杆的直径，保证导杆滑动过程中的同轴度，避免压合作业时出现压头偏斜，导致工件压装不合格的问题。

　　安装边界方面，整套机构的底座投影尺寸适配常规小型工装台的安装空间，竖直方向的高度不会遮挡操作人员的上下料视线，执行端的最低作业位置距离底座台面的高度，可以通过调整曲柄偏心销的安装位置、更换不同长度的导杆来适配不同高度的工装夹具，不需要改动主体支撑结构。在实际应用中，这类机构常被用在小零件的压印、薄料冲裁、线束端子压接这类载荷不大但节拍要求稳定的工序中，纯机械传动的结构特性决定了它的动作同步性好，多台同规格机构并排使用时，可以通过同一根输入轴串联驱动，实现多工位同步作业，不需要为每个工位单独配置驱动元件与控制单元，能有效降低简易自动化工位的搭建成本。建模过程中所有铰接构件都做了运动干涉检查，模拟了曲柄整周旋转过程中所有构件的运动轨迹，确认摇杆摆动过程中不会与支撑立柱、导杆护套发生碰撞，所有紧固件的安装位置都预留了扳手操作空间，方便后期装配与维护时的拆装作业，导杆的运动行程做了极限位置校验，保证工作行程阶段执行端匀速进给，回程阶段快速退回，匹配实际生产的动作节拍需求。
