车辆用螺旋弹簧式液压减震悬挂结构

　　日常做底盘类结构设计时，这类螺旋弹簧搭配液压阻尼筒的悬挂结构是最常接触的弹性缓冲部件，它的核心作用是在车辆行驶过程中吸收路面传递来的冲击能量，把颠簸产生的往复振动快速衰减，避免振动直接传递到车架或者承载舱，既能够提升驾乘的平顺性，也能减少底盘其他结构件因为长期受交变冲击出现的疲劳损坏。从实际应用场景来看，这类结构不仅用在常规的乘用车辆底盘上，在小型非道路作业机械、低速电动代步车、甚至部分重载工业移动台车的行走机构上也能看到同原理的结构，只是根据承载量级的不同调整弹簧线径、阻尼筒缸径以及整体安装尺寸。

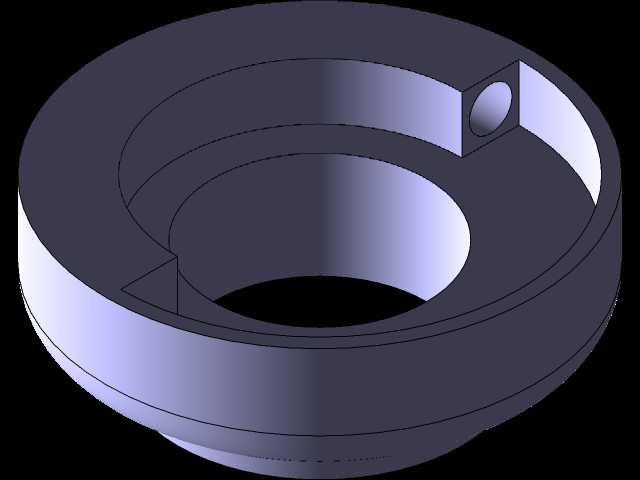

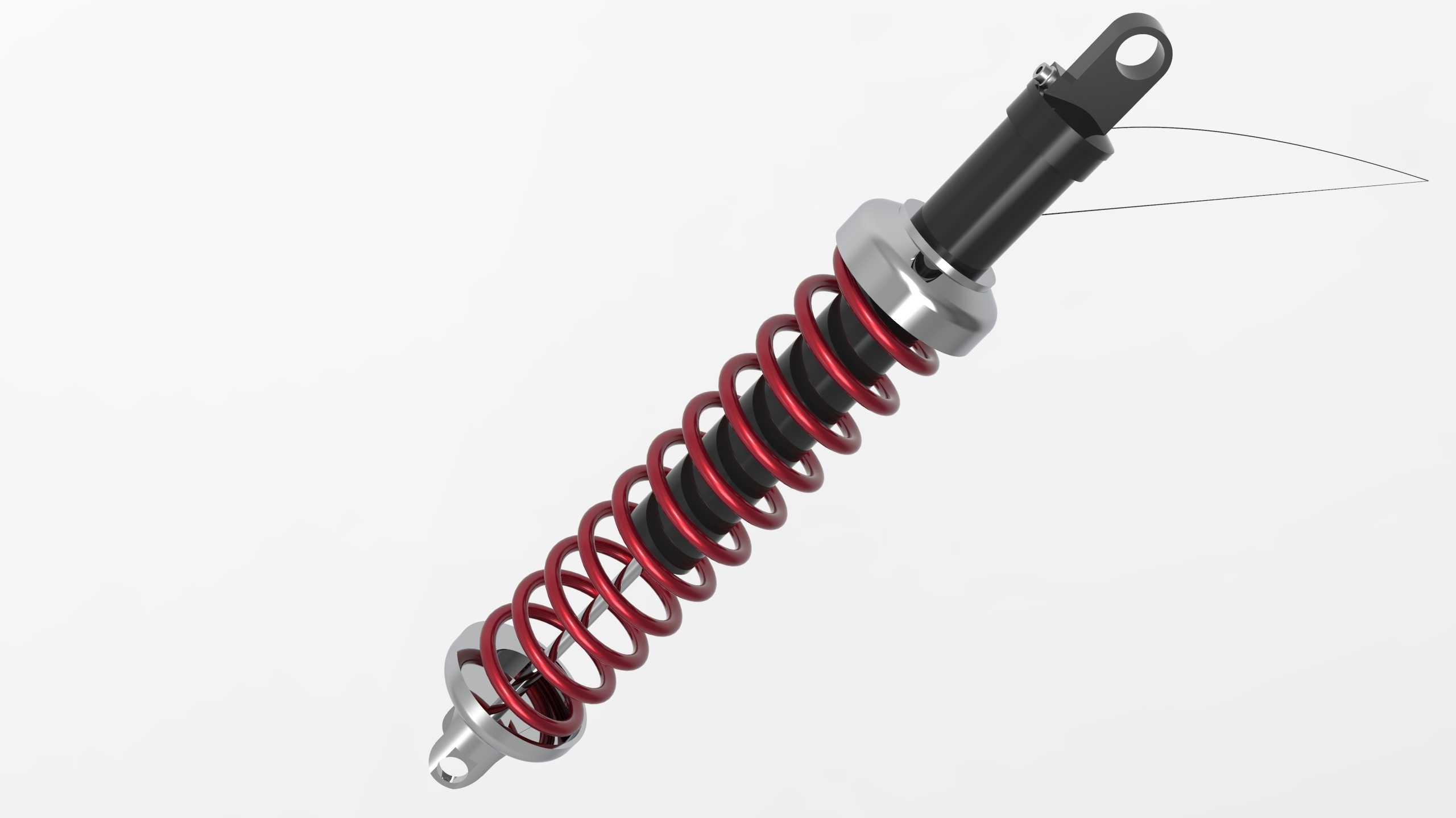

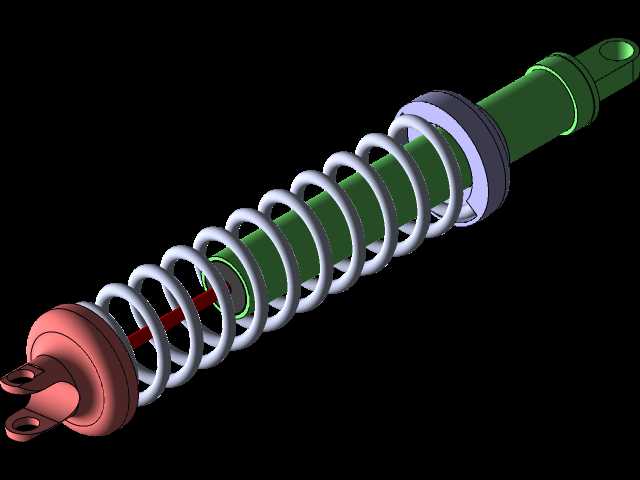

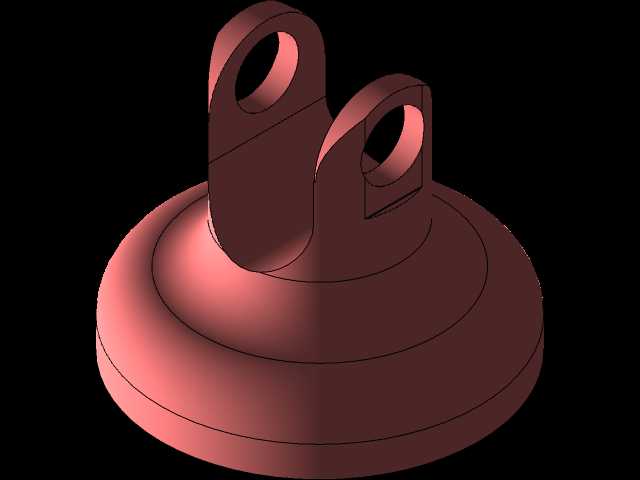

　　从结构设计的思路来看，这个部件采用了同轴集成的布局，螺旋弹簧套在液压阻尼筒的外侧，两端分别通过上下安装座定位，阻尼筒的活塞杆端和缸筒端分别设置带铰接孔的安装吊耳，这种布局最大的优势是可以把弹性承载和阻尼减振两个功能集成在同一轴线上，不需要额外设置弹簧的导向结构，阻尼筒本身的活塞杆运动轨迹就可以作为弹簧压缩、回弹的导向路径，既节省了安装空间，也减少了额外导向结构带来的摩擦阻力和装配误差累积。设计时首先要确定的是安装边界，上下两个铰接点的中心距在静载状态下的尺寸要匹配整车的悬架行程预留量，吊耳的铰接孔内径要匹配安装销轴的直径，孔位的同轴度公差需要控制在合理范围，避免安装后出现别劲的情况，导致阻尼筒活塞杆受侧向力，过早出现密封件磨损漏油的问题。

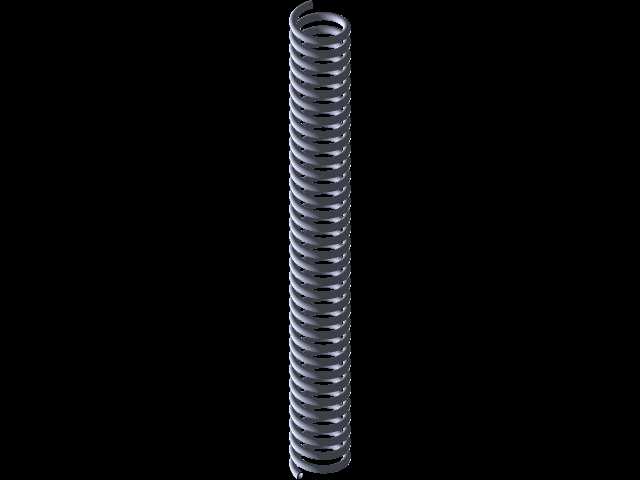

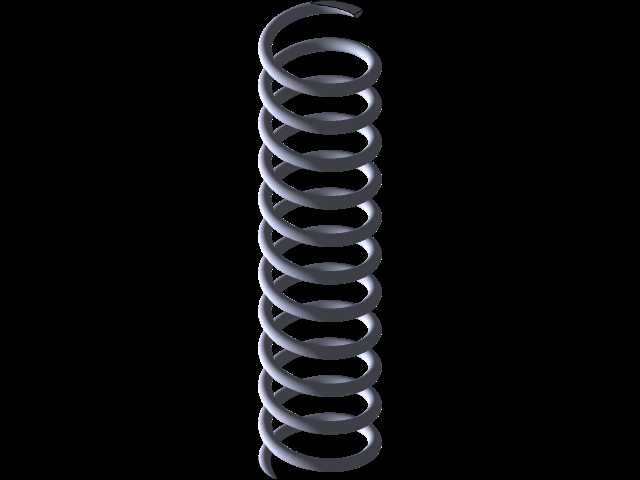

　　弹簧部分的设计需要匹配目标承载的载荷特性，弹簧的刚度选择要结合空载、满载的簧下质量来计算，既要保证静载下的下沉量在合理区间，避免悬架行程被过度占用，也要保证遇到冲击时弹簧有足够的压缩余量，不会出现并圈碰底的情况。弹簧的两端都做了并圈磨平处理，和上下弹簧座的接触面贴合度更高，压缩过程中不会出现弹簧偏移、异响的问题。阻尼筒的部分采用单筒式液压结构，内部设置有阀系结构，压缩行程和回弹行程可以提供不同的阻尼力，压缩阶段阻尼力相对较小，保证弹簧可以顺利吸收冲击能量，回弹阶段阻尼力更大，能够快速抑制弹簧的往复弹跳，避免出现多次余振的情况。阻尼筒的外露活塞杆表面做了硬化处理，粗糙度控制在很低的水平，配合防尘结构可以减少泥沙、灰尘对密封件的划伤，延长部件的使用寿命。

　　实际选型和建模过程中，需要重点校核几个关键尺寸：首先是阻尼筒的最大伸长长度和最小压缩长度，要保证悬架在最大上跳、最大下跳极限位置时，阻尼筒不会出现拉脱或者顶死的情况；其次是弹簧的最大压缩量，要在阻尼筒到达压缩极限前预留足够的间隙，避免弹簧并圈产生刚性冲击；另外上下安装吊耳的铰接点角度也要匹配悬架摆臂的运动轨迹，保证整个悬挂运动过程中，阻尼筒的摆动角度在允许的范围内，不会对活塞杆产生过大的侧向分力。这类集成式悬挂结构相比分开布置的弹性元件和阻尼元件，装配工序更简单，后期维护更换也更方便，只需要拆卸上下两个铰接销轴就可以完成整体更换，不需要额外调整弹簧的预紧力，因为出厂时弹簧的预压量已经通过上下弹簧座的限位结构做了固定，装配后不需要额外调整。在建模的时候，要注意弹簧在不同压缩行程下的螺距变化，做运动仿真时要模拟弹簧的柔性压缩特性，不能简单做刚性体处理，同时要验证阻尼筒在整个运动行程中，和周边的车架、摆臂、轮胎等部件有没有干涉情况，尤其是在最大转向角度、最大悬架压缩的极限工况下，要预留足够的安全间隙，避免行驶过程中出现部件磕碰。
