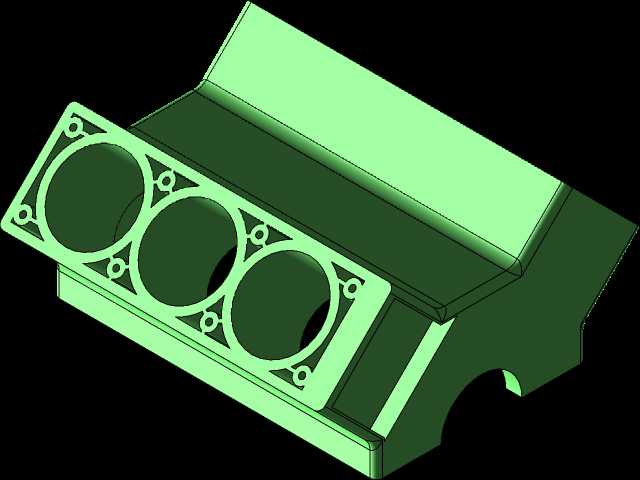

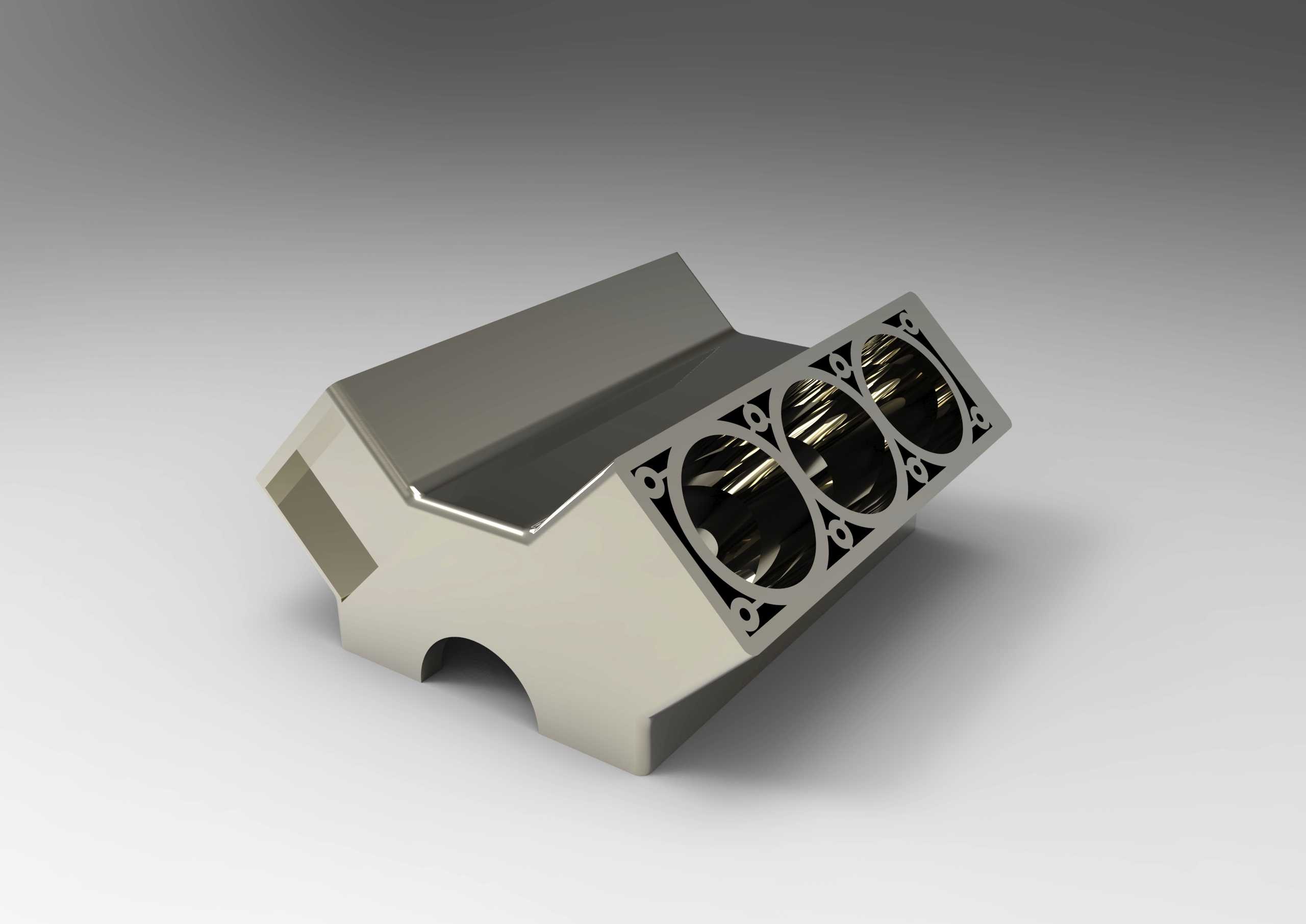

直列三缸汽车发动机缸体结构三维设计

　　这款直列三缸发动机缸体的三维结构设计，完全围绕乘用车小排量动力单元的实际装车需求展开，在前期结构规划阶段就充分考虑了整机布置的边界约束，将缸体的整体轴向长度控制在适配横置前驱车型机舱布局的范围内，避免了动力总成与前副车架、防火墙、散热模块等周边部件出现安装干涉。作为内燃机的核心承载基体，缸体需要同时兼容曲柄连杆机构的高速往复运动、配气机构的正时传动、冷却润滑系统的介质流通，以及与变速器、缸盖、油底壳、发电机、空调压缩机等外围附件的安装对接，每一处结构的设计都需要平衡刚度、重量、加工工艺性与使用可靠性。

　　从功能特性来看，该缸体采用整体式龙门结构设计，相比平分式缸体拥有更高的弯曲刚度与扭转刚度，能够承受三缸机工作过程中因点火间隔不均匀产生的额外倾覆力矩，减少缸体变形带来的气缸壁偏磨、密封面渗漏等问题。三个气缸采用直列排布方式，气缸中心距经过反复校核，既保证了相邻气缸之间有足够的壁厚满足冷却水道布置与强度要求，又尽可能压缩了缸体的整体长度，适配小排量车型轻量化、紧凑化的设计趋势。缸体上部的气缸筒区域设计有连续的冷却水套，水流从缸体侧面的进水口进入后，能够顺着各缸之间的分水通道均匀包裹每个气缸壁，将燃烧室传递过来的多余热量及时带走，避免局部过热导致的活塞拉缸、缸盖变形等故障；缸体下部的曲轴箱区域设计有带加强筋的主轴承座，每个主轴承座都通过横向螺栓与缸体侧壁连为一体，能够承受曲轴高速旋转时产生的交变冲击载荷，主轴承孔的同轴度、圆柱度公差都按照量产加工的精度要求做了结构预留，方便后续数控加工时保证尺寸精度。

　　在安装边界的设计上，缸体顶面的平面度、缸盖螺栓孔的位置度都严格按照内燃机密封设计规范设置，螺栓孔周边设计有局部加厚的凸台结构，避免缸盖螺栓拧紧时缸体顶面出现局部变形，保证气缸垫的密封可靠性。缸体后端与变速器对接的结合面设计有定位销孔与螺栓安装阵列，能够适配手动变速器与双离合变速器的安装接口，结合面处预留了曲轴后油封的安装槽位，保证曲轴输出端的密封性能。缸体侧面设计有机油滤清器安装座、机油冷却器接口、水泵安装位、发动机悬置安装凸台等结构，所有安装孔的位置都经过运动仿真校核，确保附件安装后不会与发动机运转过程中的运动部件发生干涉，同时也预留了足够的工具操作空间，方便售后维修时的部件拆装。油底壳安装面位于缸体最下端，采用整体式法兰面设计，法兰面上均匀布置螺栓孔，配合密封胶能够保证曲轴箱的密封性能，避免机油渗漏。

　　设计过程中针对三缸机的振动特性，在缸体侧壁、主轴承座、曲轴箱开口等位置做了针对性的加强筋结构优化，通过合理布置筋条的走向与厚度，在不明显增加缸体重量的前提下提升了缸体的固有频率，避开了发动机常用工况下的共振区间，降低动力总成的振动噪声水平。缸体的壁厚设计充分考虑了高压铸造的工艺要求，不同区域的壁厚按照等强度原则做了渐变处理，避免铸造过程中出现缩孔、缩松等缺陷，同时也减少了后续机加工的材料去除量，降低生产制造成本。气缸筒内壁的设计预留了珩磨加工的余量，能够保证最终成品的表面粗糙度满足活塞环的密封与润滑要求，减少机油消耗与漏气量。主轴承座的油道孔设计与缸体主油道直接连通，能够将机油泵输送来的压力机油直接输送到每个主轴承位置，为曲轴轴颈提供持续的润滑与冷却，主油道上还设计了分油道通往凸轮轴轴承、液压挺柱等位置，保证整个发动机润滑系统的机油供给顺畅。
