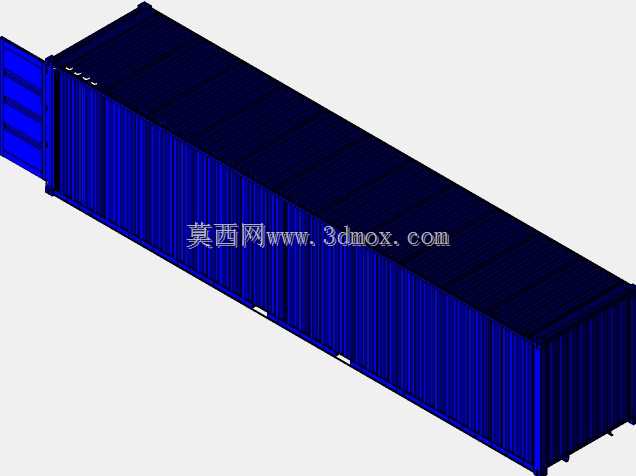

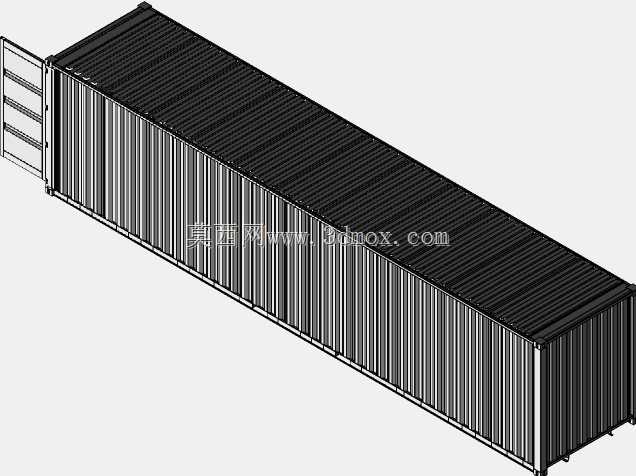

标准40英尺海运货运集装箱结构设计

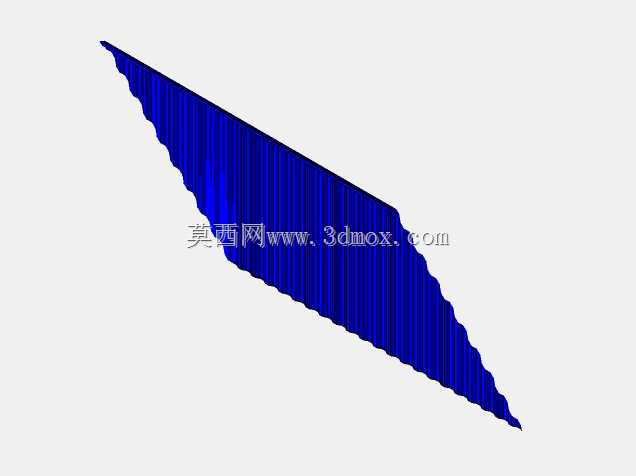

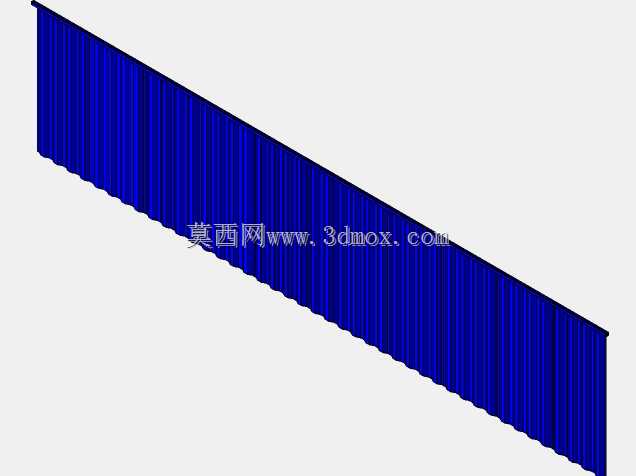

　　在跨洋干线物流、港口多式联运、内陆公铁中转的货运场景中，40英尺集装箱是目前全球通用的标准化载运单元，其结构设计的合理性直接决定了货物运输的安全性、装卸作业的效率以及不同载具之间的适配性。从结构设计的角度出发，该款集装箱采用全钢波纹板焊接主体结构，侧壁的压型波纹板并非简单的造型设计，而是通过板材的弯折成型提升薄壁结构的整体抗弯刚度，在控制箱体自重的前提下，能够承受堆码过程中上层6层满载集装箱带来的垂直静载荷，同时抵御远洋运输过程中船舶横摇、纵摇产生的侧向挤压力。箱体端部设置的对开式箱门，通过多组重型铰链与端框连接，门体周边布置的三元乙丙密封胶条能够实现IP67级的密封效果，避免海运过程中盐雾、雨水侵入箱内造成货物受潮锈蚀，

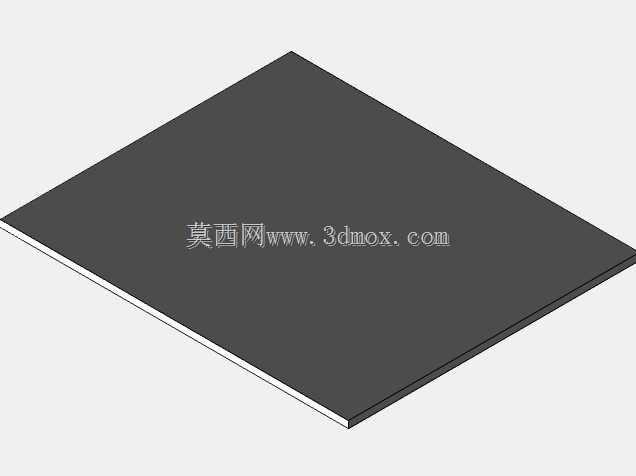

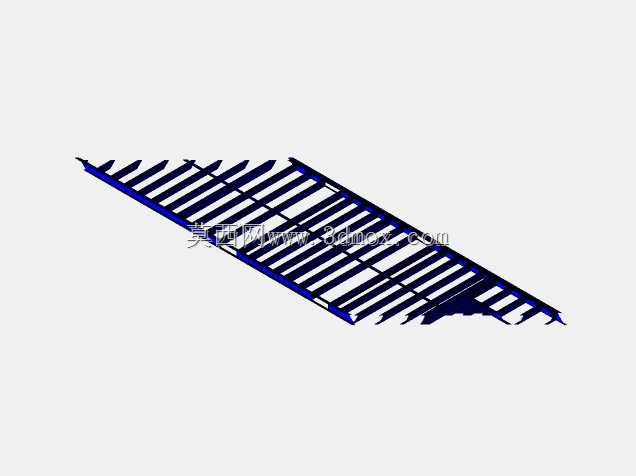

　　箱门的锁杆机构采用凸轮锁紧结构，操作时仅需通过专用扳手转动锁杆即可实现多点同步锁紧，单人即可完成箱门的启闭操作，适配港口快装快卸的作业节奏。设计过程中严格遵循ISO6346集装箱标准的尺寸边界要求，箱体的外部长度、宽度、高度以及角件的定位尺寸完全匹配全球通用的集装箱吊具、平板运输车、铁路平车以及船舶舱位的定位接口，角件作为整个箱体的核心受力部件，其开孔位置、承载强度经过反复校核，不仅能够承受吊装过程中的整体起吊载荷，还能在堆码时与下层箱体的角件精准对位，通过扭锁装置实现上下层箱体的刚性连接，避免运输过程中发生箱体移位。箱体底部的承载结构采用横向槽钢与底梁焊接成型，地板铺设高密度硬木或复合承载板材，能够均匀分散叉车进出箱时的轮压，

　　额定承载工况下可满足30吨级整箱货物的堆装需求，同时底部的叉槽结构适配低位叉车的搬运作业，在没有专用吊具的堆场也能完成短距离移位。不同于非标定制的特种集装箱，这款标准40英尺集装箱的结构设计充分考虑了全生命周期的使用需求，侧壁波纹板的波高、板厚经过优化，在满足强度要求的前提下尽可能降低自重，提升单箱的有效载货重量；箱顶采用微拱设计，能够避免雨水在顶部积存减少锈蚀风险，顶部的加强筋布置兼顾了人员登顶检查时的踩踏强度，不会出现局部凹陷变形的问题。在实际应用场景中，这类标准集装箱除了常规的散杂货、整箱货运输之外，经过简单改装还可作为临时仓储单元、移动设备方舱、模块化建筑的主体结构使用，其标准化的接口尺寸能够快速实现不同场景下的快速拼接、

　　固定，无需额外设计定制连接结构。从三维建模的角度来看，该模型完整还原了箱体的所有结构细节，包括波纹板的折弯特征、角件的复杂型腔、箱门铰链的装配关系、锁杆的运动机构，在进行物流园区规划、港口装卸仿真、运输载具适配设计时，可直接调用该模型进行装配干涉检查、作业空间校核，无需重新从零开始建模，能够大幅提升设计阶段的工作效率。建模过程中对箱体的所有配合尺寸都按照实际工程公差进行了还原，比如箱门与端框的配合间隙、锁杆与锁座的对位尺寸、角件的开孔位置公差，都与实际量产产品保持一致，确保仿真分析、装配验证的结果能够直接指导实际生产与作业方案制定。
