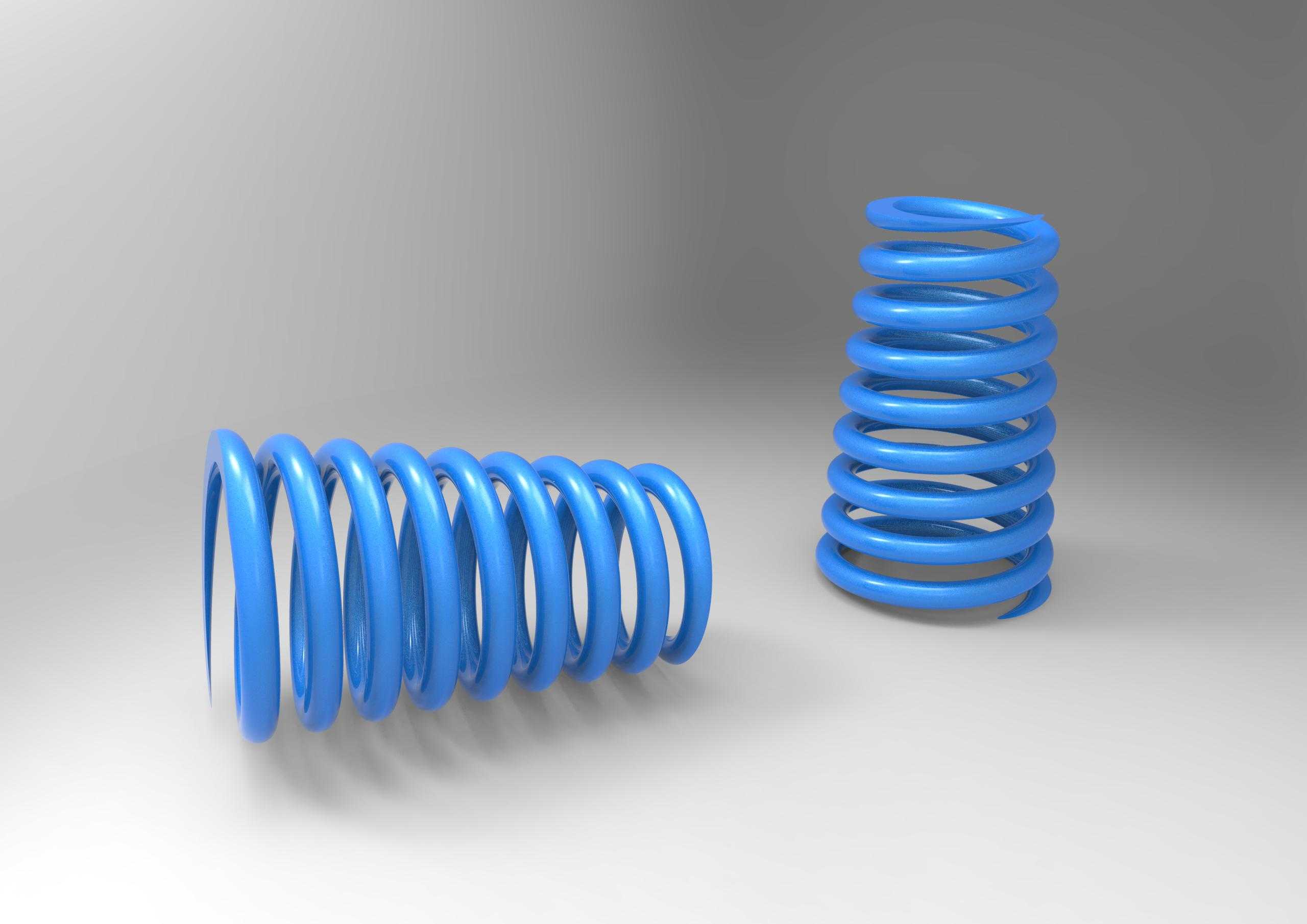

catiav5环境下圆锥螺旋弹簧结构设计

　　在各类需要非线性刚度缓冲、减震的机械结构场景里，圆锥弹簧的应用覆盖范围极广，从小型精密仪器的隔振结构，到中载工况下的阀门复位、离合器压紧，再到部分重载设备的行程限位缓冲，都能看到这类弹性元件的身影。和常规圆柱螺旋弹簧不同，圆锥弹簧的簧圈直径沿轴向呈渐变分布，当承受轴向载荷时，直径较大的簧圈会先发生接触变形，随着载荷逐步提升，有效工作圈数会动态减少，刚度呈现逐渐增大的非线性特性，这种特性能让它在有限安装空间内，同时兼顾小载荷下的柔和缓冲与大载荷下的硬限位需求，避免圆柱弹簧在冲击载荷下容易出现的并圈冲击、刚度突变问题。

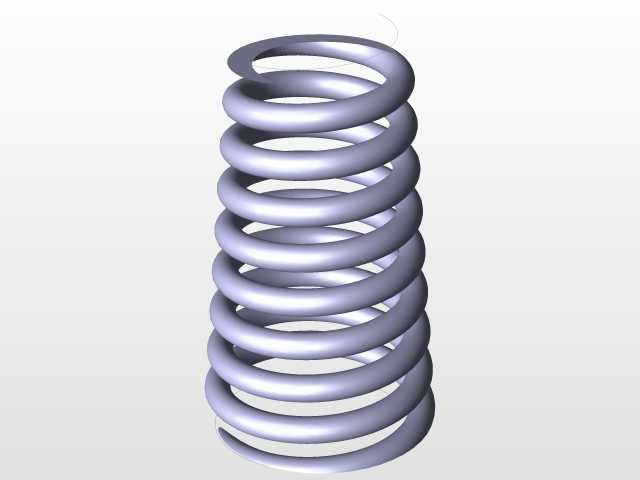

　　做这款圆锥弹簧的三维建模时，首先要明确实际安装边界的约束：常规应用场景下，这类弹簧的安装端面多为并紧磨平结构，大端支撑圈通常设置1到1.5圈，小端支撑圈根据载荷等级设置0.75到1圈，保证安装后端面的平面度误差控制在弹簧自由高度的1.5%以内，避免承压时出现偏载侧倾。建模过程中，螺旋线的生成是核心环节，不能直接用固定直径的螺旋线命令，需要先定义两个端面的基准圆，大端直径要匹配安装座的沉孔尺寸，通常比沉孔内径小0.5到1mm，预留装配间隙避免卡滞，小端直径要适配压盘或者推杆的导向尺寸，和导向件的间隙控制在0.3到0.8mm，防止工作过程中出现径向窜动。螺旋线的节距设置要结合刚度需求匹配，等节距的圆锥弹簧加工难度相对较低，适用于载荷变化范围不大的工况，如果是需要更平滑刚度曲线的场景，还可以调整节距做变节距设计，但建模时要注意相邻簧圈在最大压缩量下的间隙，避免压并前出现圈间摩擦磨损，影响使用寿命。

　　从实际功能特性来看，圆锥弹簧相比圆柱弹簧还有一个明显优势，就是压缩后的高度可以做到更小，当大端簧圈依次嵌套进相邻圈的间隙里时，压并高度可以接近钢丝直径的总叠加值，这对于安装空间轴向尺寸受限的结构来说非常友好，比如部分紧凑型阀门的内部复位结构，或者小型自动化设备的减震脚垫位置，不需要预留圆柱弹簧所需的较大轴向空间，就能实现同等行程的缓冲效果。建模时还要特别注意钢丝直径的选择逻辑，钢丝直径直接决定弹簧的初始刚度，要结合工况的最大载荷、疲劳寿命要求来匹配，比如承受交变载荷的场景，钢丝直径要留够安全系数，同时簧圈的旋向要注意，如果是相邻安装的弹簧，要采用相反旋向避免咬合，单弹簧使用时旋向对性能影响不大，但要符合加工厂家的常规绕制习惯，降低加工成本。

　　在结构细节处理上，支撑圈的过渡位置要做平滑处理，不能出现螺旋线的突变拐点，否则实际加工绕制时会在拐点位置产生应力集中，长期受载容易出现断裂失效。建模完成后可以通过软件的干涉检查功能，模拟弹簧从自由高度到压并高度的全行程变形，检查各圈之间的间隙变化，确认在额定载荷下不会出现提前并圈的问题，同时还要校核弹簧的细长比，避免高径比过大导致压缩时出现失稳侧弯，通常圆锥弹簧的高径比可以比圆柱弹簧适当放宽，但如果超过3倍的平均直径，还是要考虑增加内部导向杆或者外部导向套结构，保证工作过程中的稳定性。另外，弹簧两端的磨平长度要覆盖支撑圈周长的四分之三以上，磨平后的端部厚度不小于钢丝直径的四分之一，保证安装承压时的接触面积足够，不会出现端部压溃的问题。

　　从应用选型的角度来说，这类圆锥弹簧特别适合需要缓冲减震且载荷逐步增大的场景，比如工程机械的操作杆复位结构、电器开关的触点压紧、小型动力设备的隔振支座，在这些场景里，它的非线性刚度特性可以很好地吸收初始冲击，同时在极限位置提供足够的支撑力，不会像圆柱弹簧那样在载荷超过额定值后刚度骤降出现压并冲击。建模过程中还要考虑后续工程图的导出需求，三维模型里要能直接提取出簧圈的展开长度、两端的磨平角度、各圈的直径参数，方便后续加工时直接调用参数编程，不需要二次测绘换算，减少加工环节的误差。
