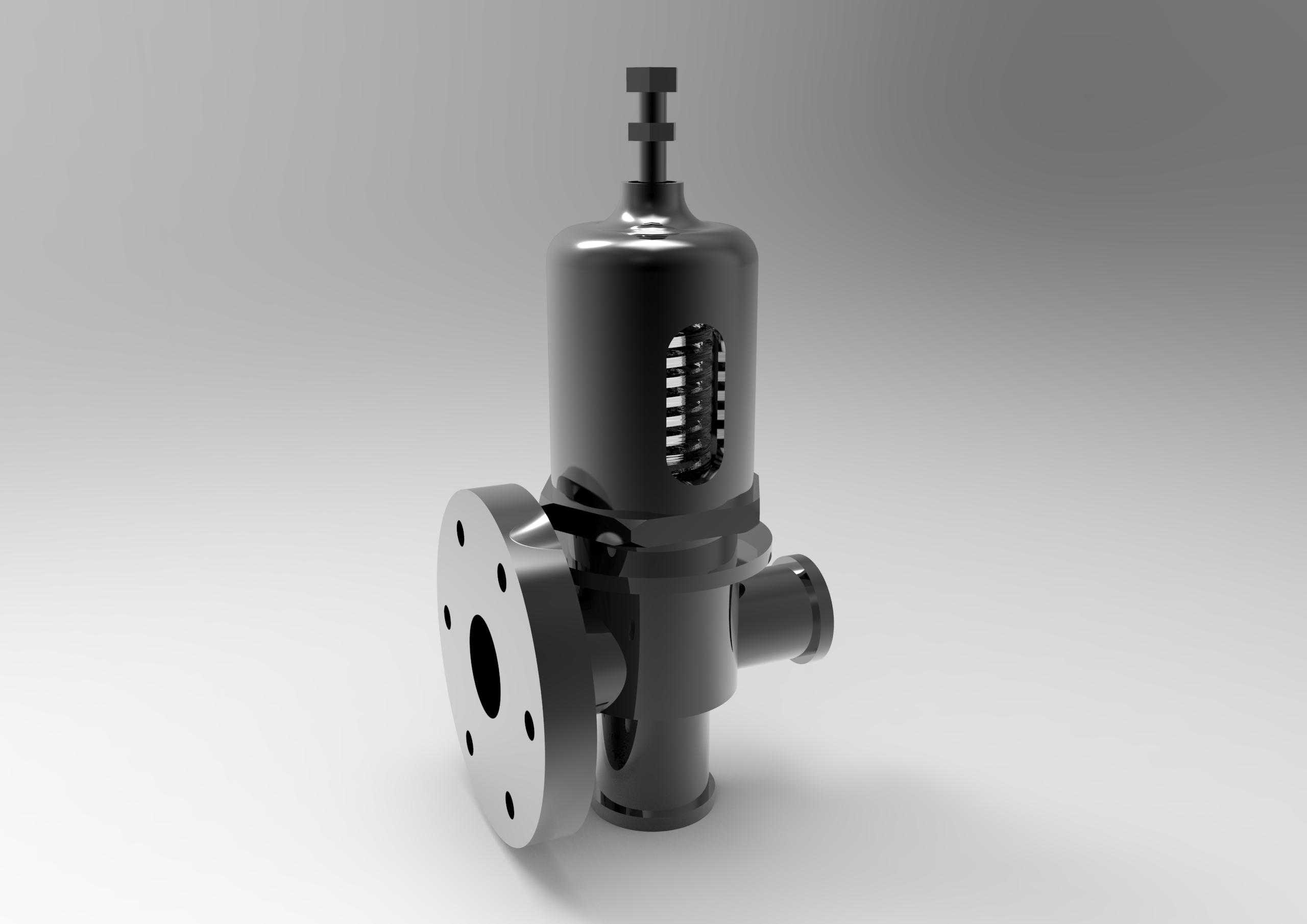

带配套零件图纸的圆柱形安全阀结构设计

　　在承压流体管路系统的日常运行中，超压风险始终是威胁设备与管线安全的核心隐患，这类圆柱形安全阀正是为精准管控管路压力阈值而生的专用安全附件，常被部署在蒸汽输送管线、承压储液罐体、工艺流体输送管网的关键节点位置，当管路内部介质压力攀升至预设的安全临界值时，阀件会自动触发开启动作，通过泄放多余的高压介质来平衡系统内部压力，待压力回落至安全工作区间后又能自动复位密封，避免介质持续泄漏造成物料损耗与安全风险。从结构设计逻辑来看，这款阀件采用立式圆柱型主体布局，整体重心沿垂直轴线分布，能最大程度降低安装后对管路横向空间的占用，主体外壳采用一体化柱面成型结构，侧壁开设的格栅式导流槽并非装饰性设计，而是为泄放状态下的介质提供顺畅的流出通道，

　　同时避免大体积异物进入阀腔内部干扰阀芯动作。侧部伸出的法兰连接端是核心的安装对接结构，法兰盘上均匀分布的螺栓孔完全匹配同压力等级的工业管路法兰标准，安装时只需对齐法兰密封面、穿入对应规格的紧固螺栓并按对角顺序施加额定扭矩，就能实现阀件与管路的可靠密封连接，无需额外设计定制转接结构，能直接适配多数常规工业承压管路的安装接口。顶部的柱状调节结构是压力设定的核心部位，通过调整该部位的锁紧位置，可以改变内部弹性元件的预紧力，以此匹配不同工况下的开启压力要求，调整完成后通过顶部的锁紧结构固定参数，避免运行过程中因介质冲刷、设备振动导致设定值偏移。侧部的短管接口可根据实际工况选择接装泄压导流管，将泄放的高压介质引导至安全收集区域，避免高温、

　　高压或者具有腐蚀性的介质直接喷放对周边设备、操作人员造成伤害。从建模细节来看，这款模型完整还原了阀件内部的阀芯、密封副、弹性复位元件等所有核心零件，每个配合面的公差预留都符合机械加工的实际要求，比如阀芯与阀腔的滑动配合面预留了合理的间隙，既保证阀芯动作时无卡滞，又能避免间隙过大造成的正常工作压力下的介质渗漏；法兰密封面的粗糙度、螺栓孔的位置度都严格遵循对应法兰的国标要求，能直接用于指导实际零件的加工生产。在实际选型应用中，这类圆柱形安全阀相比角式、全启式等其他结构的安全阀，更适合安装空间局促、管路垂直段预留空间有限的场景，柱形主体的外表面没有突出的棱角结构，日常巡检时不容易积留灰尘、工艺残留物料，维护清理的难度更低。

　　设计过程中充分考虑了不同工况的适配性，主体过流部件的结构可以根据输送介质的特性调整材质，比如输送普通水介质可采用常规铸铁材质，输送腐蚀性化工介质则可更换为不锈钢或者衬氟结构，而外部连接尺寸保持统一，无需改动管路安装结构就能完成阀件替换。模型中所有零件的装配关系都完全按照实际装配流程设置，从底部的阀座密封件安装，到阀芯、复位弹簧的装入，再到上部阀盖、调节结构的锁紧，每一步的装配顺序都符合实际阀门组装的工艺要求，不存在结构干涉、无法装配的问题，不管是用于新设备的阀件选型校核，还是用于现有管路的安全阀替换测绘，都能提供精准的结构参考。在安装边界的考量上，这款阀件垂直安装后，顶部需要预留足够的操作空间用于压力参数调整与后期维护拆卸，侧部法兰对接时要保证与管路轴线的同轴度，避免强行对接造成法兰密封面受力不均，运行过程中出现渗漏问题；泄放口的朝向要避开人员操作通道与电气设备布置区域，防止泄放时的高速介质造成安全事故。
