柴油发动机燃油喷射系统喷油器结构

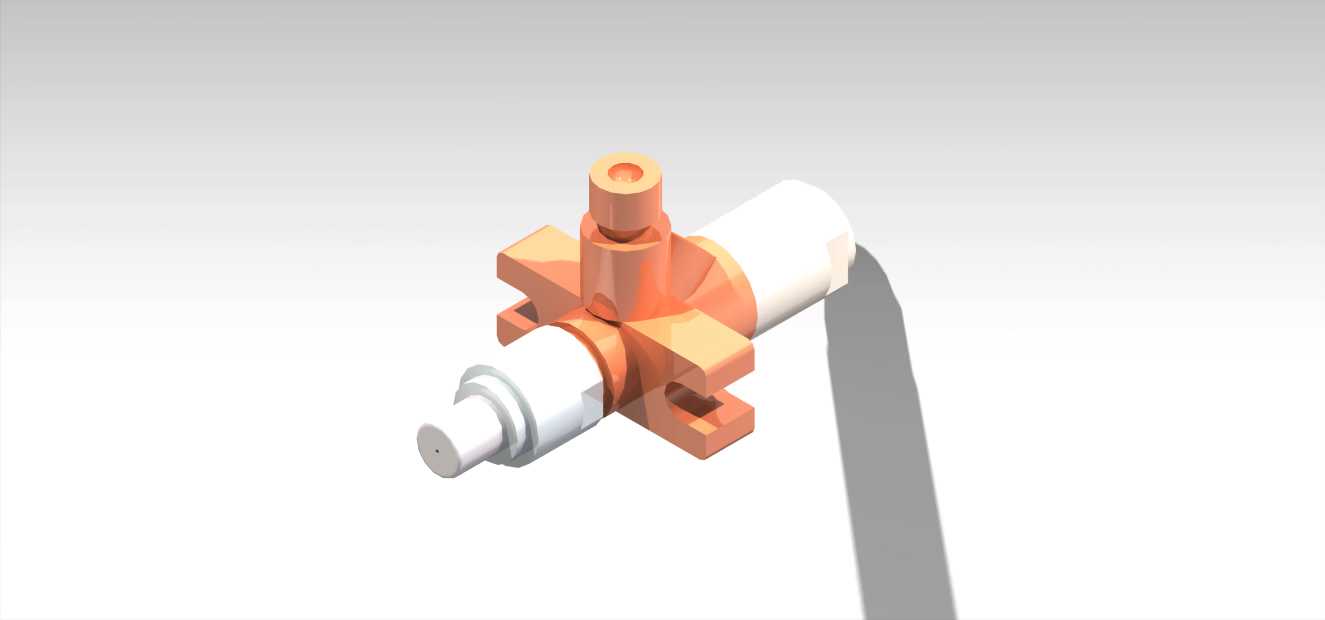

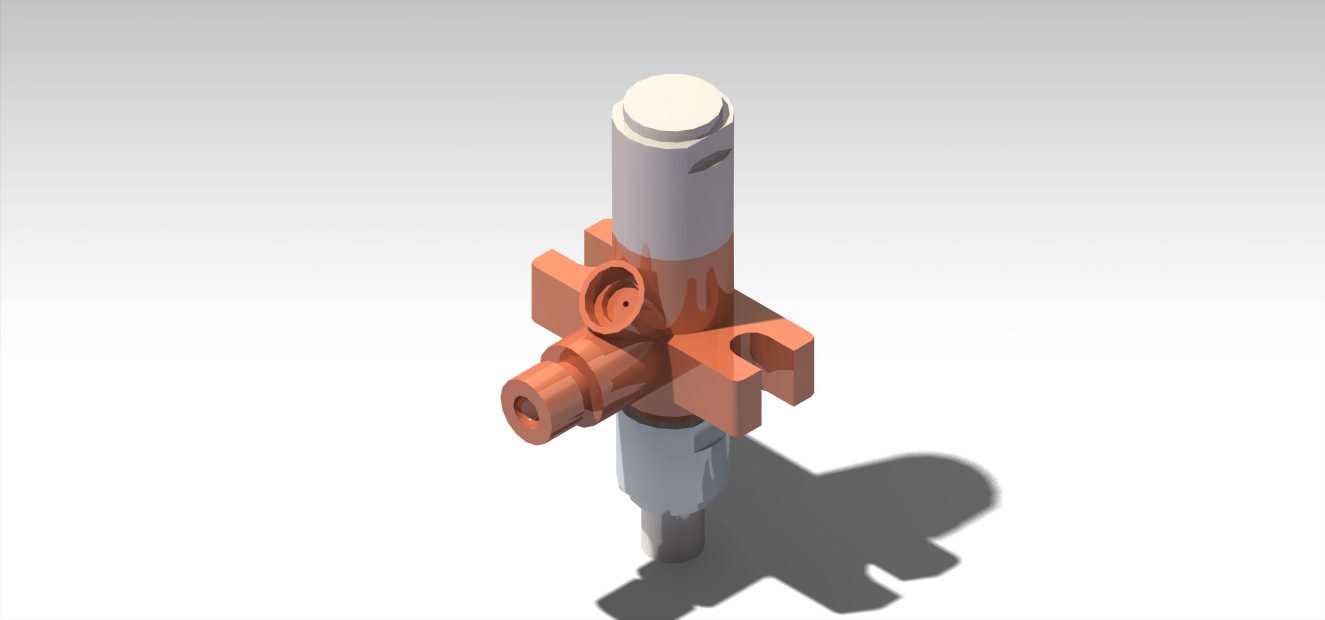

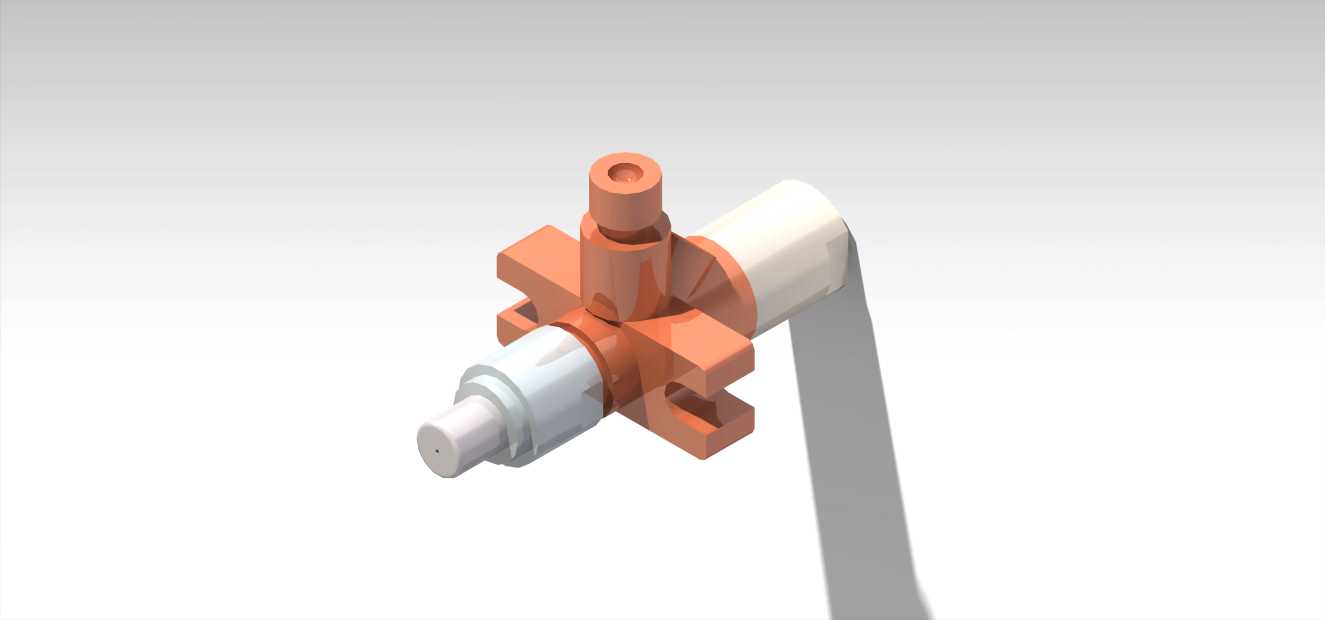

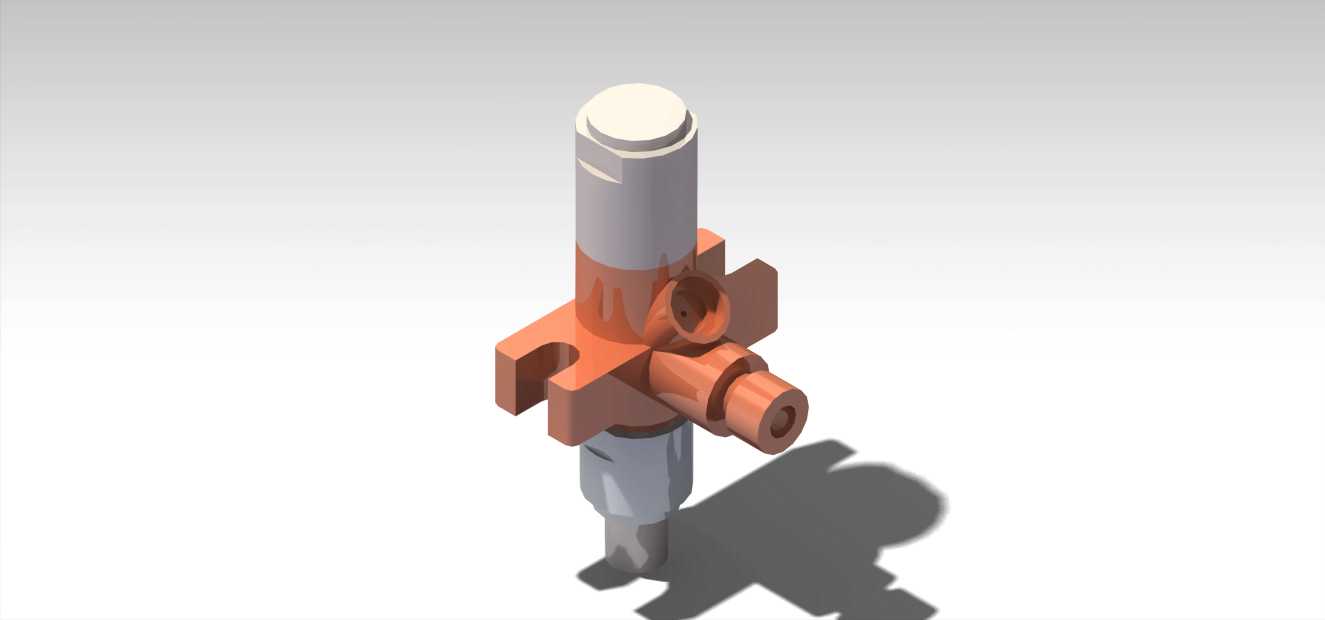

　　这款喷油器组件是柴油发动机燃油供给系统的核心执行部件，主要应用在中小排量直喷柴油机的气缸盖安装位，承担燃油雾化、精准配量、定时喷射的核心功能，直接决定发动机的燃烧效率、动力输出表现与尾气排放水平。从实际装车场景来看，该结构适配顶置凸轮轴驱动的柴油机布局，安装时需嵌入气缸盖的预设安装孔，通过上部的压紧凸台与缸盖定位面贴合，配合密封铜垫实现燃烧室侧的高压密封，避免高压燃气窜入燃油腔道。

　　从功能特性来看，该组件采用分体式集成结构，一端为高压燃油进油接口，对接发动机高压共轨管或者分配式喷油泵的高压出油管路，承压能力匹配常规车用柴油机的1600bar以内喷射压力需求；另一端为针阀偶件安装端，伸入发动机燃烧室内部，针阀开启时高压燃油通过端部的喷孔形成雾化油束，与缸内压缩空气充分混合。结构中部的定位凸块用于匹配缸盖安装槽的防转定位，保证喷油角度与燃烧室凹坑的位置精准对应，避免油束喷射到缸壁或者活塞顶造成湿壁、积碳问题。

　　设计过程中优先考虑了高压密封的可靠性，各结合面采用硬密封加O型圈辅助密封的结构，进油端的白色绝缘套结构同时承担隔热与隔振作用，减少燃烧室侧的高温传导到燃油腔，避免燃油高温气化形成气阻影响喷射稳定性。整体外形的径向尺寸控制在适配常见四缸柴油机缸盖安装孔的范围内，轴向长度预留了不同厚度缸盖垫片的调整余量，安装时无需额外加工适配结构，可直接替换同规格的传统机械式喷油器。

　　建模过程中严格遵循机械加工的工艺约束，针阀与针阀体的配合面按照微米级配合间隙做了结构简化，保留了核心的运动行程空间，压紧凸台的受力面做了平面度的结构示意，进油接口的连接螺纹尺寸符合国标高压燃油管接头标准，可直接对接标准规格的高压油管组件。结构上的圆角过渡全部按照机加工最小圆角要求设置，避免应力集中导致的部件开裂，同时兼顾了铸造与机加工的工艺可行性，没有出现无法脱模或者无法加工的死角结构。

　　在实际设备匹配中，该喷油器的喷射角度、喷孔数量与流量特性，适配涡流室式或者浅ω型燃烧室的柴油机，可广泛应用在轻型货车、农用机械、小型工程机械的动力单元上，安装时的拧紧力矩要求与同规格常规喷油器一致，维护时可单独拆解更换针阀偶件或者密封组件，无需整体更换总成，降低了后期运维成本。结构设计上还考虑了不同燃油品质的适配性，进油端预留了滤芯安装位的结构空间，可加装小型高压滤芯过滤燃油中的杂质，减少精密偶件的磨损，延长部件使用寿命。
