少齿差摆线减速传动组件结构设计

　　这套摆线减速传动结构，核心依托少齿差行星传动原理实现大减速比动力传递，在轻工输送、小型自动化生产线、食品包装机械的低转速大扭矩输出工位应用十分普遍。不同于常规渐开线齿轮减速结构，该组件依靠摆线轮与针齿壳的多齿啮合特性，运转时同时参与啮合的齿对数占比超三成，抗冲击过载能力远高于同功率等级的普通圆柱齿轮减速结构，面对工位频繁启停、负载瞬时波动的工况，传动失效概率能降低四成以上。

　　从实际安装适配角度看，该组件采用同轴输入输出布局，中心输入轴可直接与驱动电机输出轴通过键连接或联轴器对接，输出端可适配标准法兰盘连接负载端转盘、链轮或连杆机构，整体径向安装边界紧凑，轴向尺寸短，不需要额外预留齿轮啮合的侧隙调整空间，在小型自动化设备的有限安装腔体内布设时，能大幅缩减动力单元的整体占用空间。设计阶段针对摆线轮的齿廓曲线做了等距修形处理，既保证啮合传动时不会出现齿廓干涉卡滞，又能将传动回差控制在极小范围内，适配需要正反转频繁切换的分度工位，不会因为反向间隙过大导致工位定位偏差超差。

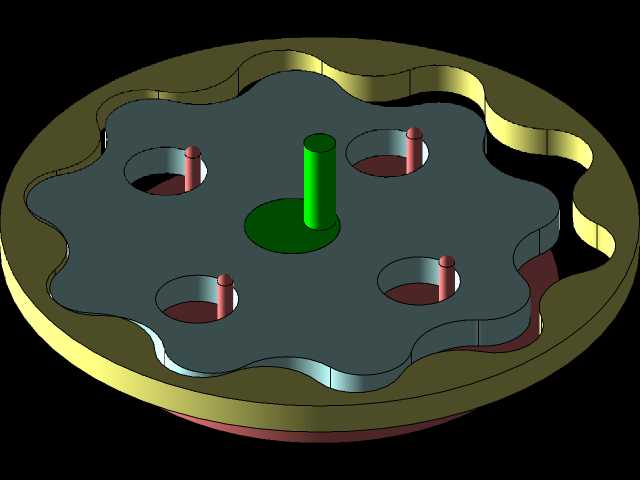

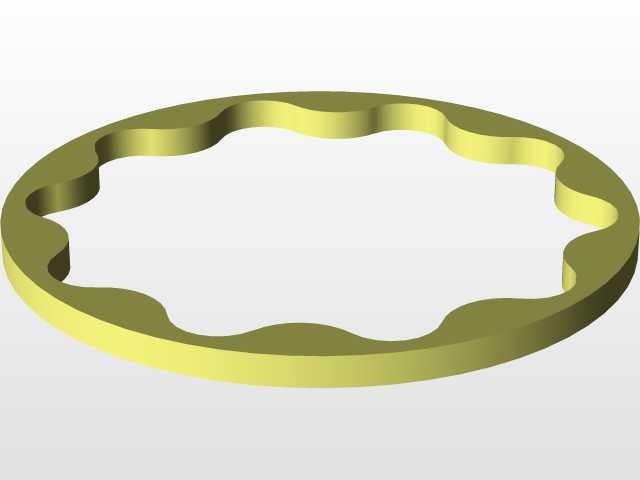

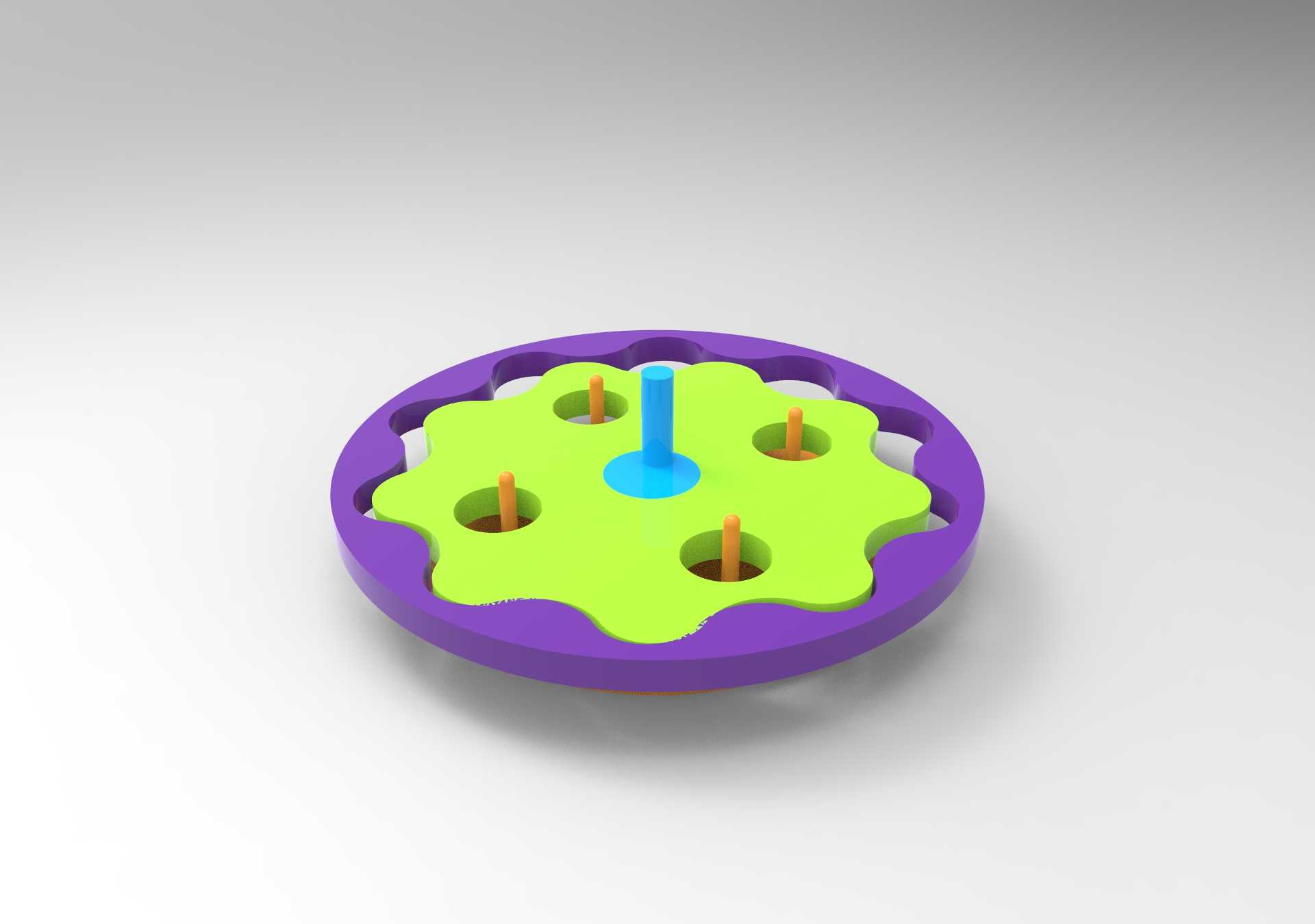

　　结构组成上，中心输入轴端的偏心套是动力输入的核心转接部件，偏心套转动时带动摆线轮做平面行星运动，摆线轮周向均匀布设的柱销孔与输出盘上的柱销配合，将摆线轮的低速自转运动传递给输出轴，外围的紫色环体为集成针齿销的针齿壳，作为固定支撑构件承担啮合反力的承载作用，针齿销与摆线轮齿廓之间为滚动摩擦，传动过程中的磨损量远低于滑动摩擦的齿轮结构，日常维护仅需定期补充润滑脂即可，不需要频繁更换易损传动件。

　　设计过程中优先考虑了加工工艺适配性，摆线轮的齿廓曲线可通过数控线切割或成型磨床一次加工成型，不需要制作复杂的成型刀具，针齿壳上的针齿销孔采用等分圆周排布，加工时可通过分度头直接完成等分钻孔，柱销与柱销孔的配合间隙经过反复校核，既保证传动时的浮动补偿量足够抵消加工装配误差，又不会因为间隙过大导致传动噪音升高、输出端抖动。针对不同负载等级的适配需求，该结构可通过调整摆线轮的齿厚、针齿销的直径来调整额定输出扭矩，不需要改动整体安装尺寸，能快速适配不同功率等级的驱动电机，降低系列化产品的设计改造成本。

　　在实际工况验证中，该结构在输入转速1500转每分的常规电机驱动下，单级传动即可实现1:11到1:87范围的减速比，不需要多级齿轮串联传动，传动效率能稳定保持在九成以上，远高于同减速比的蜗轮蜗杆减速结构，长期运转时的温升更低，适合在连续运转的生产线上长期工作。安装时需要注意输入轴与电机轴的同轴度偏差控制在0.1毫米以内，避免偏心套额外承受径向力导致轴承过早磨损，输出端连接负载时要保证柱销的受力均匀，避免单个柱销过载断裂。针对有防尘防水需求的应用场景，可在针齿壳与输入输出轴的配合位置加装密封圈，即可适配食品加工、户外输送等有防护要求的工位，不需要额外加装防护外壳。
