配Motovario减速箱的0.55kW低速搅拌装置

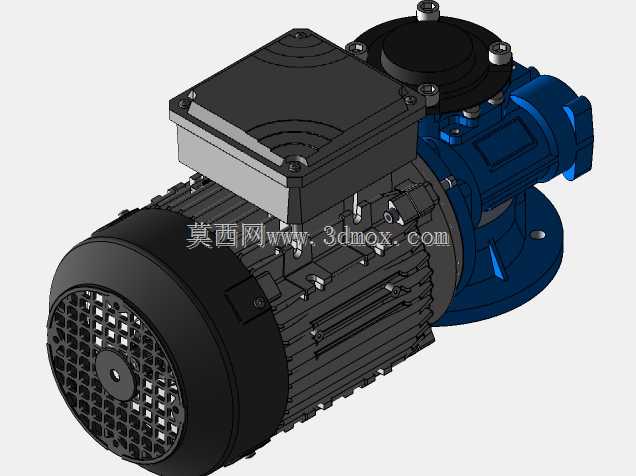

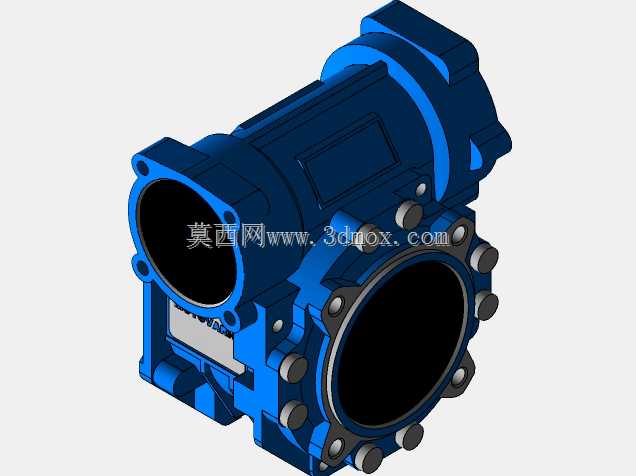

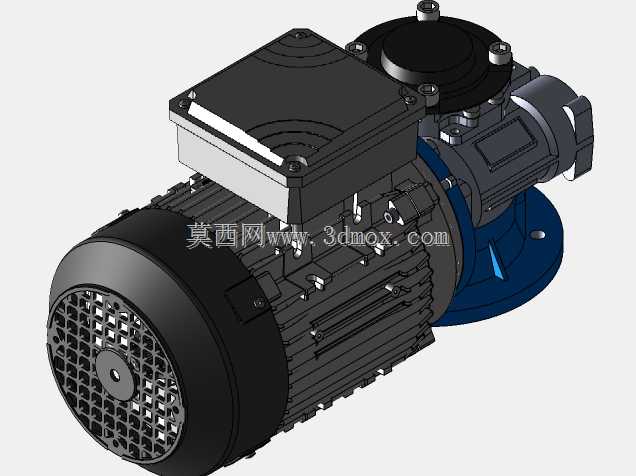

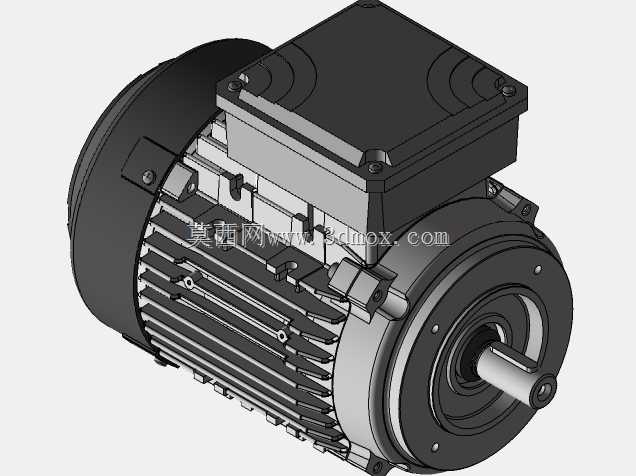

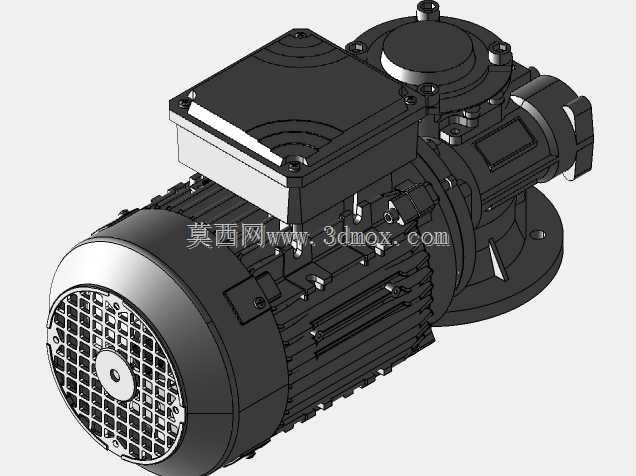

　　在精细化工、食品配料、小型水处理药剂调配这类对搅拌剪切力敏感、转速要求偏低的工况里，这类直联减速结构的低速混合装置是非常常见的动力执行单元，整套动力输出端直接对接搅拌桨轴，省去了额外的联轴器找正环节，对安装空间局促的小型搅拌罐、反应槽适配性极强。整套装置的动力核心采用0.55kW三相异步电机，电机尾端自带散热风罩与格栅式进风结构，连续运行时能保证绕组温升控制在绝缘等级允许范围内，电机接线盒采用顶部方型密封结构，进线口预留标准格兰头安装位，现场布线时可以直接根据走线方向调整接线盒朝向，不用额外拆解电机端盖调整方位。和电机直联的是Motovario系列050型减速箱，属于蜗轮蜗杆减速结构，输出转速匹配低速混合的工艺要求，

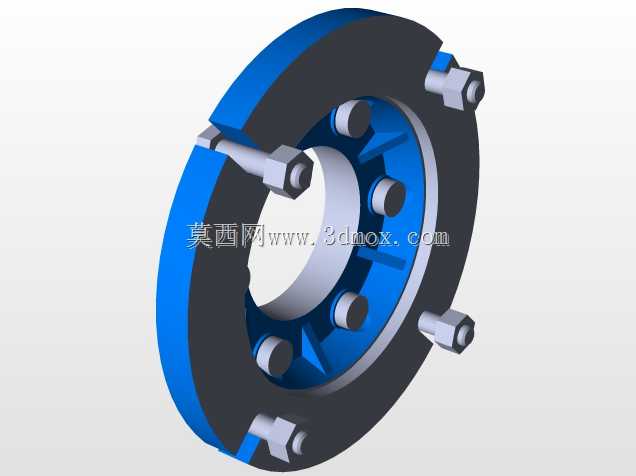

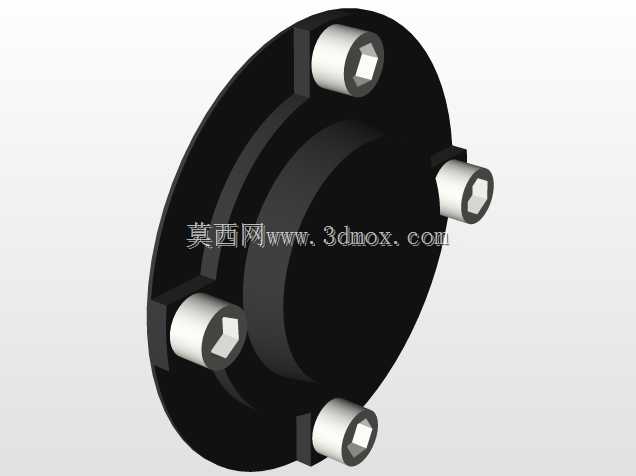

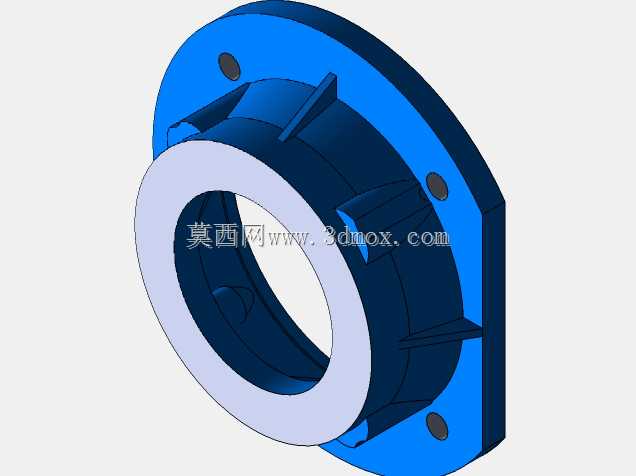

　　输出端采用法兰式安装结构，安装止口的同轴度公差控制在0.02mm以内，和搅拌罐顶部的安装法兰对接时，能保证输出轴的径向跳动量满足搅拌轴的密封要求，避免长期运行出现轴封偏磨漏料的问题。从建模的细节处理来看，整套模型还原了所有外部安装特征：电机外壳的散热筋高度、间距都按照实物尺寸还原，减速箱的油位镜、注油孔、放油堵位置都做了准确建模，安装法兰上的螺栓孔位置、孔径都和实物样本参数一致，做设备整体布局时可以直接调用这套模型，不用再额外核对安装边界尺寸。现场安装时需要注意，整套装置的重心偏向电机侧，吊装时吊点要选在减速箱顶部的吊环位置，不能直接吊电机接线盒或者风罩，避免吊装过程中部件变形。输出轴的轴伸尺寸、键槽规格都按照标准参数建模，

　　对接搅拌轴时可以直接根据轴伸尺寸设计轴套或者联轴器，不用反复测绘实物。这类直联减速搅拌结构相比皮带传动的搅拌装置，传动效率更高，没有皮带打滑、需要定期更换皮带的维护问题，整体结构更紧凑，在小型移动式搅拌设备、实验级中试搅拌装置上应用非常广泛。建模时特意保留了所有外部装配细节，包括电机和减速箱连接的螺栓位置、接线盒的固定螺栓、风罩的卡扣结构，在做设备三维布线、外围安全防护设计时，这些细节能避免出现干涉问题。比如做电机接线的防爆软管布线时，可以直接根据接线盒的位置预留软管弯曲半径，做设备防护罩设计时，可以根据电机散热筋的外轮廓尺寸预留足够的散热间隙，避免防护罩贴住散热筋影响通风效果。从安装边界来看，

　　整套装置的最大外轮廓尺寸集中在电机风罩端和减速箱法兰端，做罐体顶部安装平台设计时，要在电机侧预留足够的接线操作空间，在减速箱侧预留油位检查、润滑油更换的操作空间，不能把安装平台的护栏或者其他管线贴在减速箱油位镜位置，不然日常巡检时没法观察油位情况。输出轴的轴向载荷参数匹配常规低速搅拌的轴向力要求，搅拌桨如果是推进式、桨叶式结构，不需要额外增加推力轴承，直接靠减速箱内部的轴承就能承受运行时的轴向力，如果是锚式、螺带式大直径搅拌桨，就要额外核对减速箱的轴向承载能力，必要时在罐体上增加底部轴承分担轴向载荷。这套模型的建模逻辑是按照实际装配层级搭建的，电机、减速箱、接线盒、风罩、安装法兰都是独立的装配体，做工程图导出时可以单独生成每个部件的视图，也可以直接生成整机的安装尺寸图，不用再重新拆分模型。对于做小型搅拌设备设计的工程师来说，直接调用这套模型可以节省大量的标准件建模时间，把精力放在搅拌桨型优化、罐体结构设计这些核心环节上，不用在通用动力部件的建模上耗费时间。另外要注意，这类蜗轮蜗杆减速箱在安装时要保证安装面的平面度，不能强行撬装对接法兰，不然会导致减速箱壳体变形，内部蜗轮蜗杆啮合间隙异常，运行时出现噪音大、温升过快的问题，模型里还原的法兰止口尺寸可以直接用来做安装定位凸台的设计参考，保证安装时的同轴度要求。
