槽轮式间歇传动机构结构设计展示

项目分类:通用机械零部件 发布时间:2021-12-10 ID:444502
  • 槽轮式间歇传动机构结构设计展示
  • 槽轮式间歇传动机构结构设计展示
  • 槽轮式间歇传动机构结构设计展示
  • 槽轮式间歇传动机构结构设计展示
  • 槽轮式间歇传动机构结构设计展示
  • 槽轮式间歇传动机构结构设计展示
  • 槽轮式间歇传动机构结构设计展示

  这套间歇传动结构是自动化产线转位、多工位分度场景中极为常见的核心执行部件,日常接触到的转盘式灌装设备、多工位组装夹具、胶片输送机构、自动换刀装置里,都能看到这类结构的实际应用。它不需要额外的电控程序配合,纯靠机械啮合关系就能实现输出端的间歇停驻与定角度转动,相比采用伺服电机搭配分割器的方案,在中低速、固定分度节拍的工况下,结构更简单,维护成本更低,运行可靠性也更有优势。

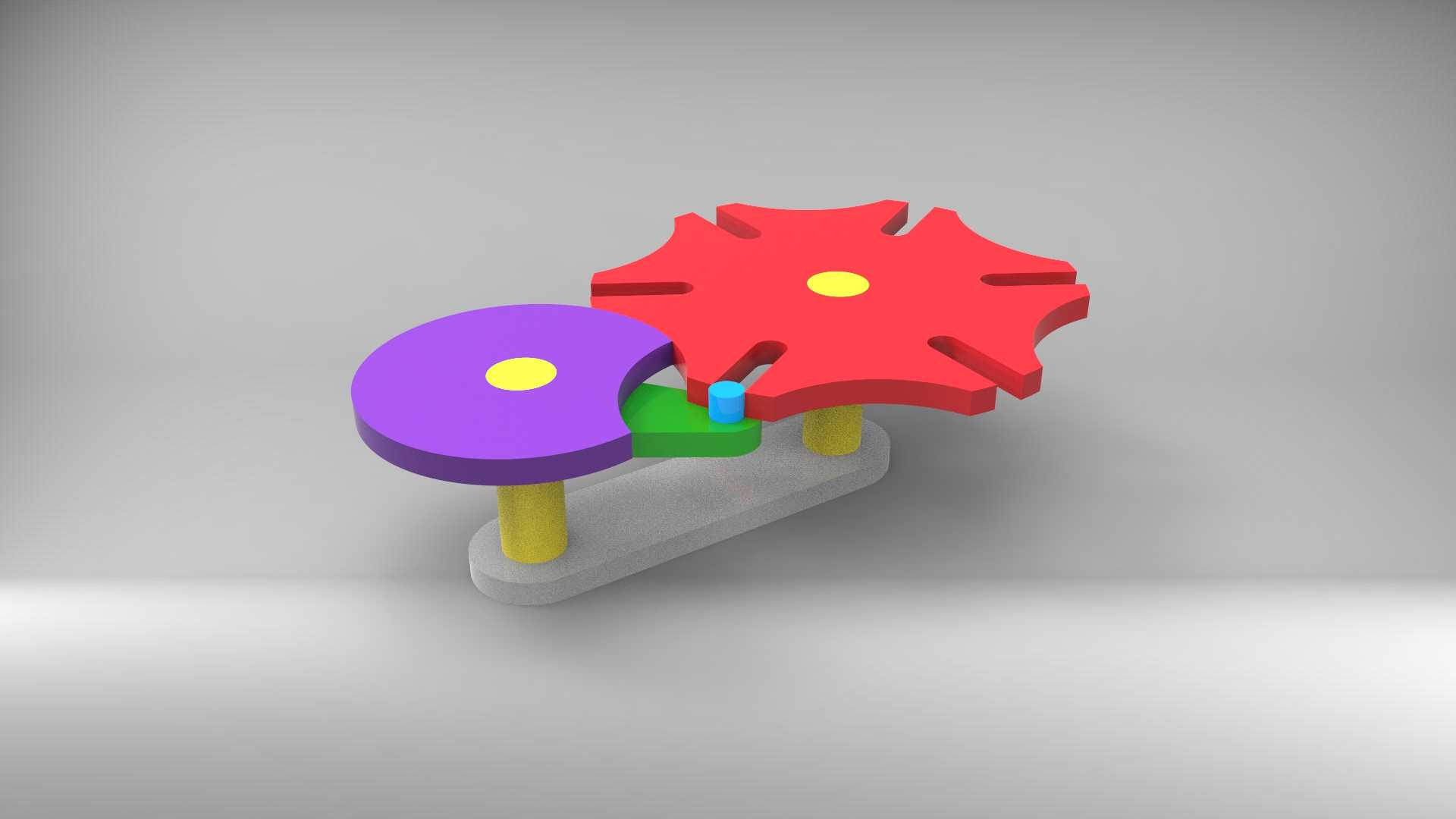

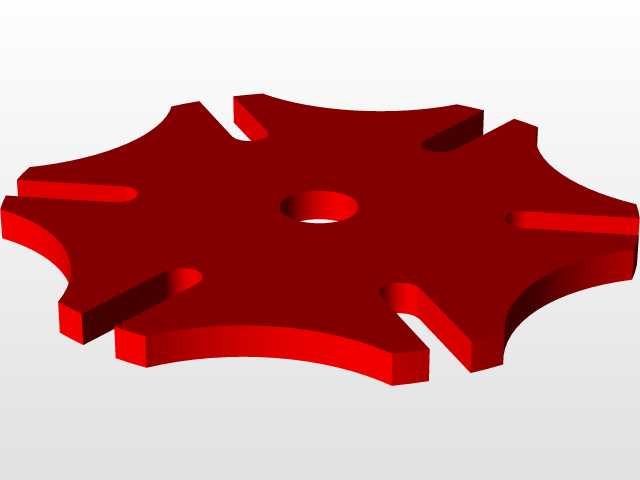

  从结构组成来看,这套机构主要包含主动拨盘、带径向槽的从动槽轮、机架支撑座、定位锁止弧几个核心部分。主动拨盘为带缺口的圆盘结构,上面装有圆柱拨销,拨销的直径与槽轮的径向槽宽度做了间隙配合设计,保证拨销进入和退出槽道时不会出现卡滞;从动槽轮为带多个径向开口槽的轮盘结构,图中展示的是八槽结构,对应主动轴每转动一圈,从动槽轮完成一次45度的分度转动,停驻时间与运动时间的比值由槽数和拨盘锁止弧的角度共同决定。拨盘上的凹形锁止弧与槽轮上的凸形锁止弧在槽轮停驻阶段完全贴合,能避免槽轮在停位时出现自由转动,保证工位定位的稳定性,不需要额外加装定位销就能满足常规工位的定位精度要求。

  设计这类结构的时候,首先要根据实际工况需要的分度数确定槽轮的槽数,槽数越少,槽轮转动时的角加速度越大,运行冲击就越明显,高速工况下通常会选择槽数更多的结构来降低动载荷,但槽数过多会导致槽轮的整体尺寸变大,机构整体刚性下降,需要结合安装空间做权衡。拨销的回转半径需要根据槽轮的中心距做匹配计算,保证拨销进入槽道的瞬间,槽的中心线刚好与拨销的运动轨迹相切,避免刚性冲击;支撑立柱的高度需要保证主动拨盘和从动槽轮处于同一传动平面,两者的端面跳动量需要控制在0.02mm以内,否则会出现拨销与槽壁的偏磨,缩短零件使用寿命。

  安装边界方面,这套结构的两个转轴中心距需要根据设计的分度圆直径严格控制,中心距偏差过大会导致拨销进出槽道时出现卡滞或者间隙过大的问题,机架底座需要平整,两个安装轴的平行度公差要控制在0.03mm/100mm以内,固定立柱与底座的连接需要有足够的预紧力,避免高速运转时出现共振。槽轮与拨盘的材质通常根据负载情况选择,轻载高速场景可以选用工程塑料搭配铝合金拨盘降低运行噪音,重载场景则需要选用45号钢调质处理,配合轴承支撑转轴,降低转动摩擦阻力。

  实际应用中,这类结构的输出端通常直接连接转盘工装,在停驻阶段完成工件的组装、检测、灌装等工序,转动阶段完成工位切换,整个运动过程完全由机械结构保证时序,不需要复杂的电控逻辑配合,在纯机械自动化设备、老式机床的进给机构、印刷机械的走纸机构中已经经过了几十年的应用验证,只要按照设计参数做好加工和装配,基本不会出现运行故障。需要注意的是,这类结构不适合高速重载的分度场景,当主动轴转速超过100rpm时,槽轮的动载荷会明显上升,需要做动平衡处理,或者改用弧面凸轮分割器来满足更高的运行要求。
