剪式车载应急顶升支撑结构设计

　　日常车辆维保场景中，剪式顶升结构是私家车辆、小型营运车辆更换备胎、底盘下部检修作业时最常用的便携支撑设备，相比液压类顶升装置，纯机械剪式结构不存在密封件老化漏油的失效风险，长期放置在车辆后备箱的储物格内也不会出现漏液污染随车物品的问题，对存放环境的温湿度适应性更强，哪怕是北方冬季零下数十度的低温环境，或是南方夏季暴晒后后备箱内的高温环境，都能保持稳定的机械性能，不会出现液压油粘度变化导致的顶升卡滞、回落失压问题。

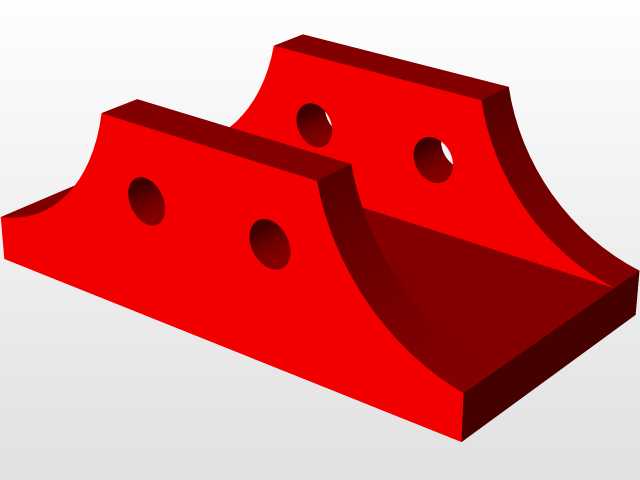

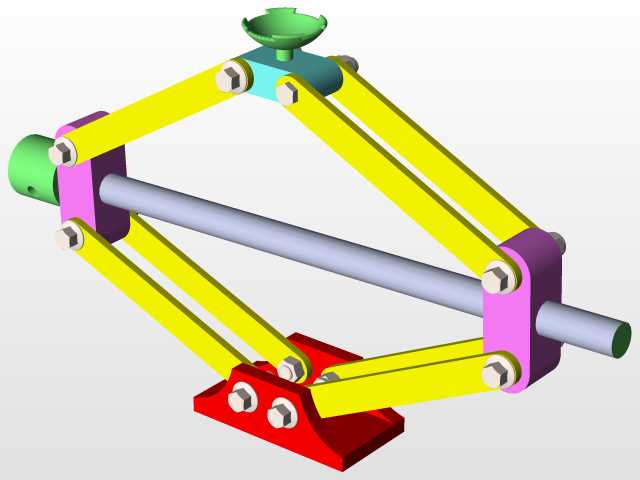

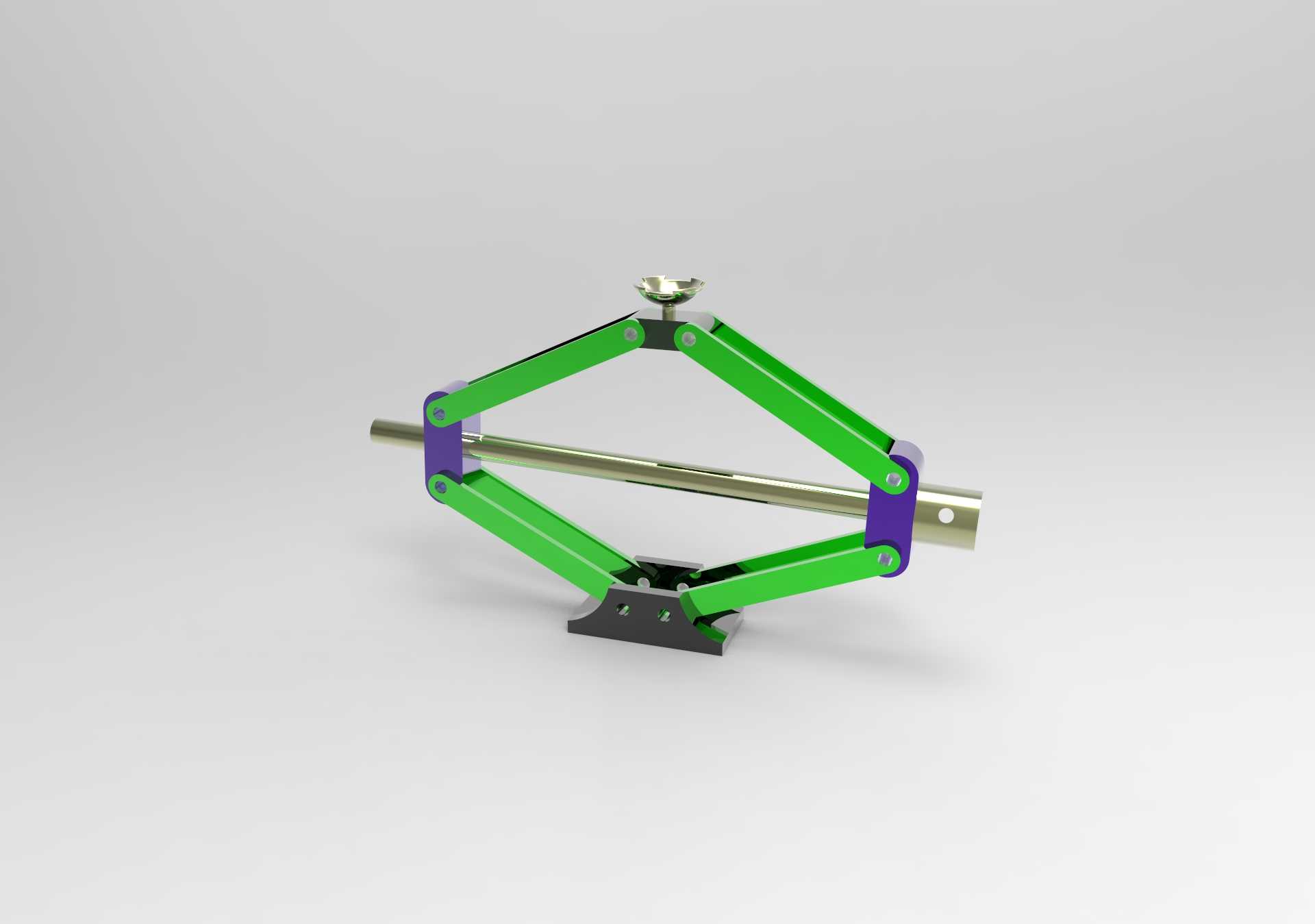

　　从结构设计逻辑来看，这套剪式顶升结构采用对称菱形连杆布局，左右两组剪臂通过中部的铰接销轴形成可开合的菱形框架，底部的支撑底座采用加宽的平底结构，接触地面的一侧做了防滑纹理处理，作业时能够分散整体承压载荷，避免在松软的非铺装路面、沥青路面高温软化场景下出现底座下陷、支撑失稳的问题。顶部的支撑托头采用弧形凹槽设计，弧度匹配车辆底盘侧边的顶升加强筋轮廓，托举时能够精准卡入车辆预设的顶升点位，不会出现滑动偏移，托头表面做了加厚处理，承压时不会因为局部应力集中出现变形开裂。

　　驱动部分采用长行程梯形丝杆传动，丝杆贯穿剪臂中部的两个传动螺母座，转动丝杆端部的驱动接头时，两个螺母座会沿丝杆轴向同步相向或反向移动，带动剪臂开合实现顶升高度的调整，梯形丝杆具备可靠的自锁特性，当顶升作业停止、丝杆不再受外部扭矩驱动时，螺纹副的摩擦阻力能够牢牢锁止当前的开合角度，不会因为上部载荷的压力出现剪臂自动收拢、支撑高度回落的问题，作业过程中不需要额外加装机械锁止销，简化了操作流程，也避免了锁止件遗漏、失效带来的安全风险。

　　设计过程中对各铰接点的配合间隙做了针对性优化，剪臂与铰接销轴之间采用间隙配合，既保证转动过程无卡滞，又不会因为间隙过大出现顶升过程的侧向晃动，剪臂主体采用高强度冲压钢板焊接成型，截面做了折弯加强处理，在控制整体重量的前提下保证了结构刚性，额定承载范围内剪臂的弹性变形量控制在安全阈值内，不会出现永久性塑性变形。整套结构收拢后整体呈扁平长条状，外形尺寸能够适配绝大多数家用轿车、SUV车型后备箱侧边的工具储物槽，不需要占用过多的储物空间，配套的驱动摇把可以拆分后和结构本体放置在一起，随车携带不会出现异响磕碰。

　　实际作业时，操作人员只需要将结构放置在车辆顶升点位正下方，将摇把卡入丝杆端部的驱动接头，顺时针转动摇把即可带动剪臂张开，顶部托头接触底盘顶升点后持续转动摇把，直到车轮完全离开地面达到作业需要的高度即可开展维保操作，作业完成后逆时针转动摇把，剪臂缓慢收拢，车辆平稳回落至地面，整个操作过程不需要额外的动力源，纯手动操作即可完成，哪怕是没有太多维保经验的普通车主，对照车辆说明书的操作指引也能快速上手。结构的所有铰接转动部位都预留了润滑脂加注空间，长期使用后可以定期加注润滑脂降低转动摩擦阻力，延长整体使用寿命，外露的金属表面做了喷塑防锈处理，长期存放也不会出现锈蚀卡滞的问题，适配户外露天、雨天等临时应急作业场景。
