非金属嵌件六角防松锁紧螺母结构设计

　　在各类存在振动、交变载荷的机械连接场景中，普通六角螺母极易因螺纹副间的摩擦力矩消失出现松脱，轻则导致设备连接精度下降、部件移位，重则引发传动失效、结构解体等严重故障，这类场景覆盖了从工业生产线的输送机架体连接、工程机械的覆盖件固定，到民用机电设备的电机端盖装配、户外设施的构件拼接等多个领域，非金属嵌件锁紧螺母正是为解决这一工程痛点开发的紧固件产品。从结构设计逻辑来看，这款螺母的主体采用标准六角外形，保留了普通六角螺母的通用装夹属性，可适配常规开口扳手、套筒、梅花扳手等通用紧固工具，无需额外定制专用工装，能够直接替换同规格的普通六角螺母，降低现场装配的工具适配成本。六角外形的对边尺寸、对角尺寸严格遵循普通六角螺母的安装边界要求，

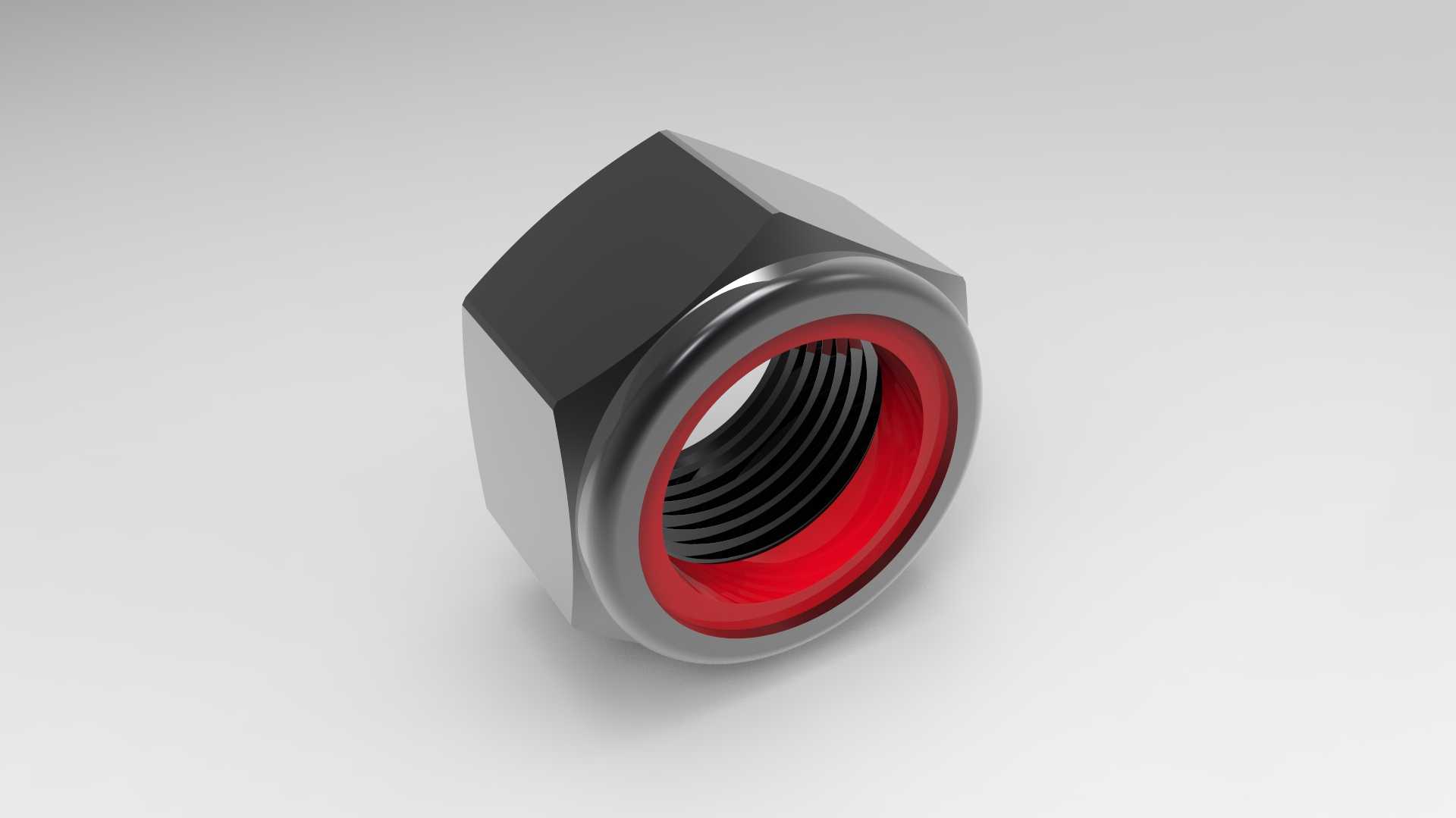

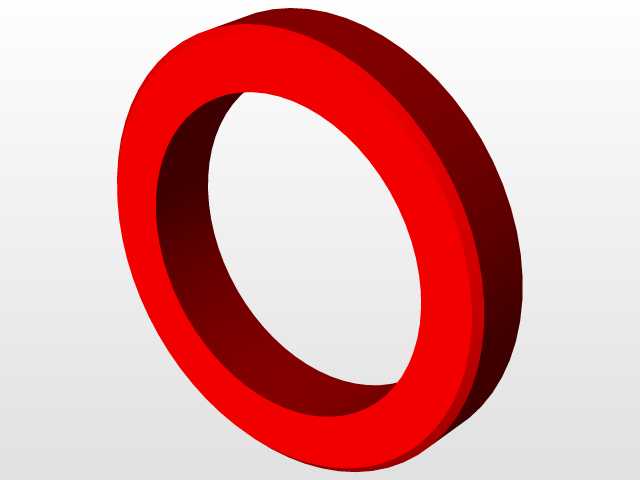

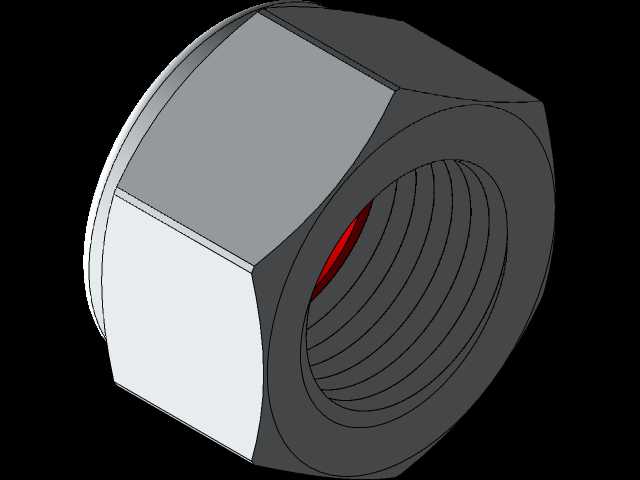

　　在排布密集的螺栓组连接场景中，相邻螺母之间不会出现装夹干涉，扳手的操作空间预留量与同规格普通螺母完全一致，设计人员在进行结构件的螺栓孔位排布时，可直接沿用普通六角螺母的安装空间计算参数，无需重新校核扳手操作空间。螺母的核心防松结构位于螺纹段的末端，内嵌的红色非金属嵌件是实现锁紧功能的关键，该嵌件的内孔直径略小于配套螺栓的螺纹大径，当螺栓拧入螺母穿过嵌件段时，螺栓螺纹会挤压非金属嵌件，使嵌件材料紧密贴合在螺栓螺纹的牙型间隙中，产生持续的径向抱紧力，同时嵌件与螺纹牙侧之间形成的摩擦力矩能够抵消振动工况下产生的松脱力矩，即使在承受反复冲击、温度交变的环境中，非金属材料的弹性变形特性也能持续补偿螺纹副之间的间隙，避免锁紧力衰减。

　　与金属锁紧螺母相比，这种非金属嵌件结构不会对螺栓螺纹造成切削损伤，多次反复拆装后仍能保持稳定的锁紧性能，适合需要定期维护拆装的设备连接部位。从安装边界来看，这款螺母的总高度略高于同规格普通六角螺母，高出的部分即为非金属嵌件的安装段，设计人员在进行螺栓长度选型时，需要额外预留出嵌件段的啮合长度，确保螺栓穿过嵌件后仍能露出2-3个螺距的螺纹，保证锁紧功能完全生效，同时避免螺栓末端顶触到被连接件表面造成装配干涉。螺母的支撑面采用平整的承压面设计，表面粗糙度控制在合理范围内，装配时能够与被连接件表面均匀贴合，不会出现局部应力集中导致的承压面压溃问题，在搭配平垫圈使用时，垫圈的内径尺寸需要略大于螺母的螺纹大径，避免垫圈与螺母嵌件段发生干涉，影响锁紧效果。在实际选型应用中，这类锁紧螺母不适合用于持续高温超过非金属嵌件耐受温度的场景，比如发动机排气歧管连接、高温烘炉内部构件连接等位置，高温会导致非金属嵌件软化变形，丧失抱紧锁紧能力，这类高温场景需要选用全金属结构的锁紧螺母，而在常温环境下的振动设备连接、户外设施装配、机电产品组装等场景中，这款螺母的防松稳定性、拆装便捷性、成本控制能力都具备明显优势。建模过程中需要重点关注几个关键尺寸的精度控制：首先是六角部分的对边尺寸公差，需要控制在标准紧固件的公差范围内，保证扳手能够顺利卡合，不会出现滑棱问题；其次是非金属嵌件的内孔尺寸与同轴度，内孔过大无法产生足够的抱紧力，内孔过小则会导致螺栓拧入阻力过大，

　　甚至出现嵌件被螺栓螺纹切削损坏的问题，嵌件与金属基体的同轴度偏差过大时，会导致螺栓拧入后出现偏斜，影响螺纹啮合的均匀性，降低连接强度；最后是螺母螺纹段的精度，需要与配套螺栓形成标准的螺纹配合，在螺栓拧入金属螺纹段时应顺畅无卡滞，到达嵌件段时才会出现明显的拧入阻力，这样才能保证装配时的扭矩控制准确，避免出现误判锁紧到位的情况。在进行三维装配仿真时，可以模拟螺栓拧入过程中嵌件的变形状态，校核不同拧紧扭矩下嵌件对螺栓的抱紧力大小，验证在设定的振动频率、振幅参数下，螺母的松脱扭矩是否满足设计要求，同时可以模拟多次拆装后嵌件的变形恢复情况，评估产品的重复使用性能，为实际生产中的工艺参数设定、装配扭矩规范制定提供数据支撑。
