带滚花调节端外螺纹精密锁紧螺钉

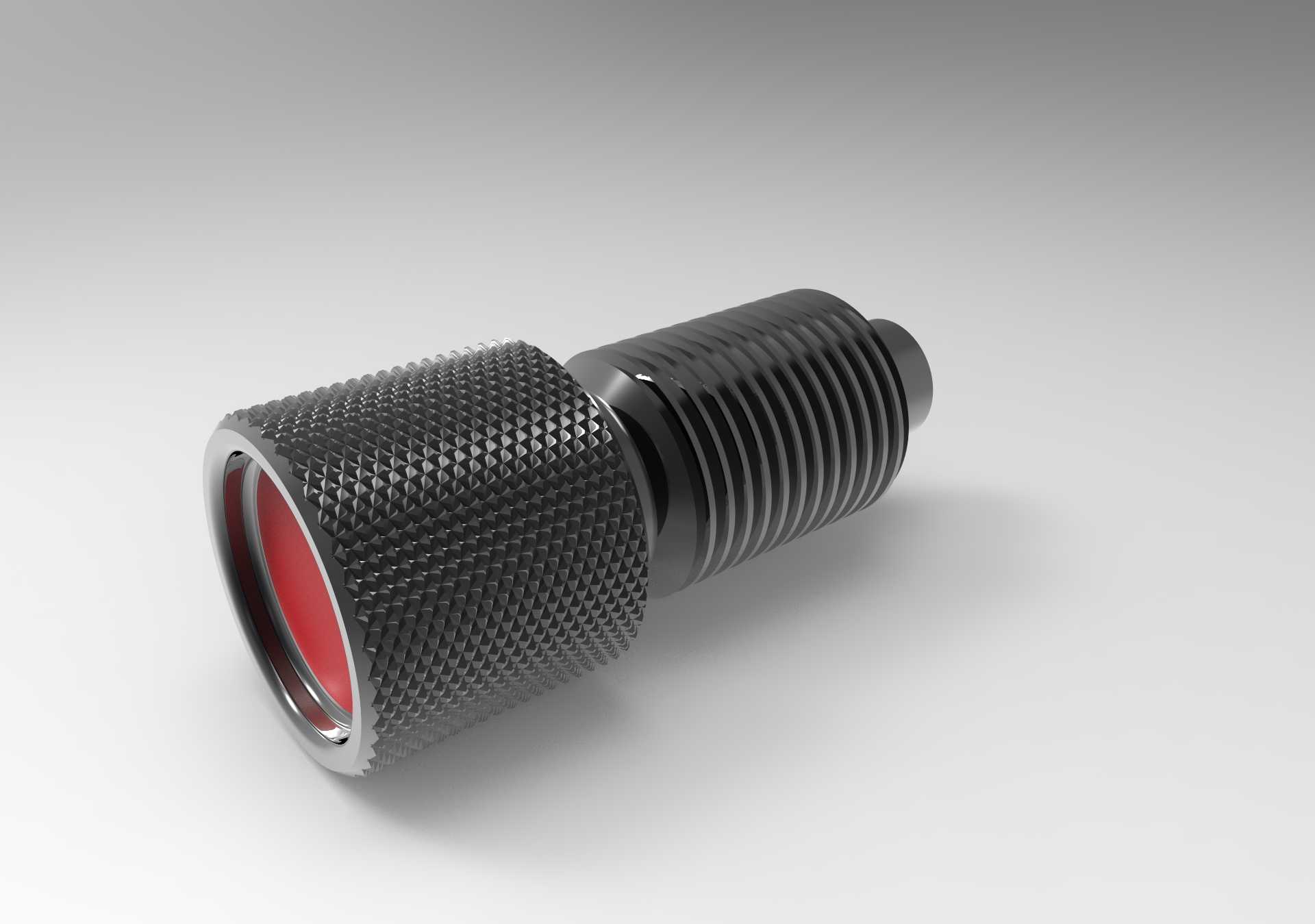

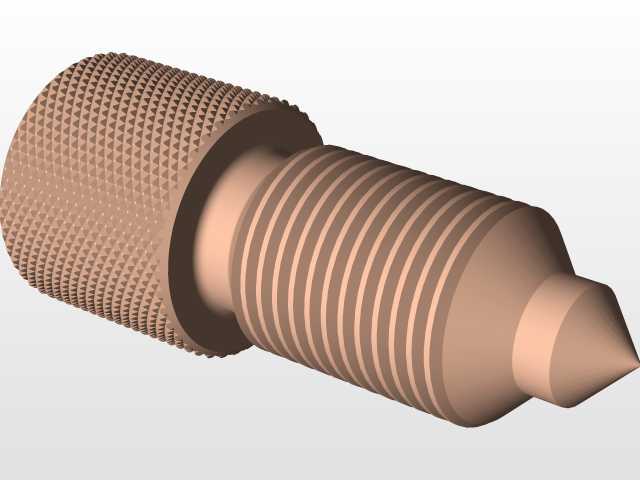

　　这款带滚花调节端的外螺纹锁紧螺钉，主要应用在需要手动微调锁紧、频繁拆装调整的工装夹具、光学仪器调节架、小型实验设备定位机构中，区别于普通标准螺钉需要借助扳手拧紧的使用逻辑，其头部的网纹滚花结构完全为手动操作设计，操作人员无需额外工具，仅靠手指捏持滚花段即可完成拧紧与松开动作，在设备调试阶段的临时定位、工位快速换型的场景下，能大幅减少操作辅助时间，避免工具对零件表面造成的磕碰划伤。从结构设计逻辑来看，螺钉整体分为三个功能段，最外侧的滚花握持段直径大于螺纹段外径，一方面给手指提供足够的握持接触面积，滚花的网纹深度控制在0.3-0.5mm区间，既保证足够的摩擦力防止操作打滑，又不会因为纹路过深割伤操作人员手指，

　　同时滚花段端面内嵌的红色标识圈，主要用于多组螺钉排布时的状态区分，比如拧紧到位的螺钉红色圈与安装面齐平，未锁紧的螺钉红色圈突出，方便巡检时快速识别锁紧状态，避免漏拧风险。中间的过渡段做了圆角卸荷处理，避免滚花段与螺纹段连接位置因为直径突变产生应力集中，在承受反复的拧紧力矩与轴向拉力时，不会在变径位置出现断裂失效。螺纹段采用标准公制粗牙螺纹设计，牙型角60度，螺纹公差带选用6g级，兼顾与普通内螺纹件的互换性，螺纹末端做了45度倒角导向，安装时无需刻意对准螺纹孔，靠倒角引导即可顺利旋入，减少安装时的螺纹错牙、乱牙问题。从安装边界尺寸来看，滚花段外径比螺纹公称直径大4mm左右，安装时需要在安装面预留对应直径的沉台空间，

　　沉台深度与滚花段长度匹配，保证拧紧后滚花段不会突出安装面过多，避免与周边运动部件产生干涉；螺纹段长度根据实际锁紧行程设计，旋入内螺纹的有效啮合长度不小于螺纹公称直径的1.5倍，保证足够的螺纹连接强度，承受额定轴向载荷时不会出现螺纹滑牙。在实际设备应用中，这类螺钉常被用在检测设备的探头位置微调、工装夹具的快速压紧、小型设备的盖板快拆结构上，相比普通内六角或者十字槽螺钉，它的无工具操作特性非常适合需要频繁调整的工位，比如生产线的快换工装，换型时操作人员不需要寻找对应规格的扳手，直接手动拧动即可完成夹具的松开与锁紧，单工位换型时间能缩短30%以上。设计时也考虑了长期使用的磨损问题，滚花段采用与螺纹段一体的金属材质，表面做发黑防锈处理，

　　滚花纹路采用切削加工而非滚压成型，纹路边缘无毛刺，长期反复捏持操作也不会出现镀层脱落、纹路磨平打滑的问题；螺纹段的牙顶做了微小的倒圆处理，旋入过程中不会刮伤内螺纹的牙面，多次反复拆装后内螺纹的精度保持性更好。另外，螺钉的轴向端面做了平面度管控，与被压紧件接触的端面平面度控制在0.02mm以内，拧紧时不会因为端面倾斜导致被压紧件出现偏斜，对于有定位精度要求的调节场景，端面的平面度能保证锁紧后零件的位置精度不会因为压紧力偏移出现偏差，这点在光学元件的固定、精密传感器的位置调整场景中尤为重要，普通螺钉因为端面加工精度不足，拧紧时很容易带动被固定件产生微小位移，导致前期调试的位置出现偏差，需要反复调整，而这款螺钉的端面精度设计能有效减少这类问题的出现。
