手动钻夹头锁紧扳手结构设计

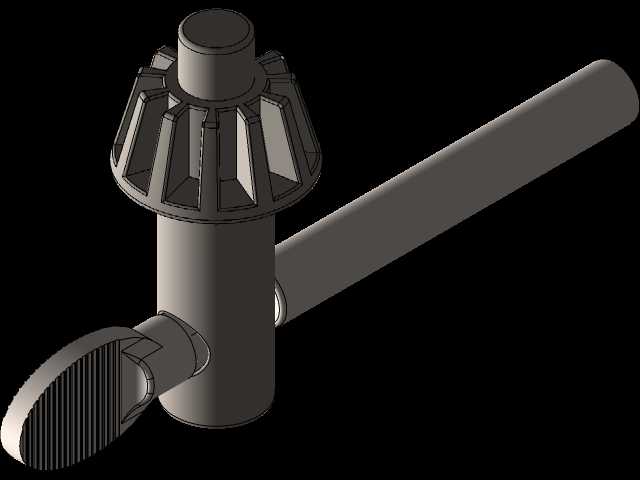

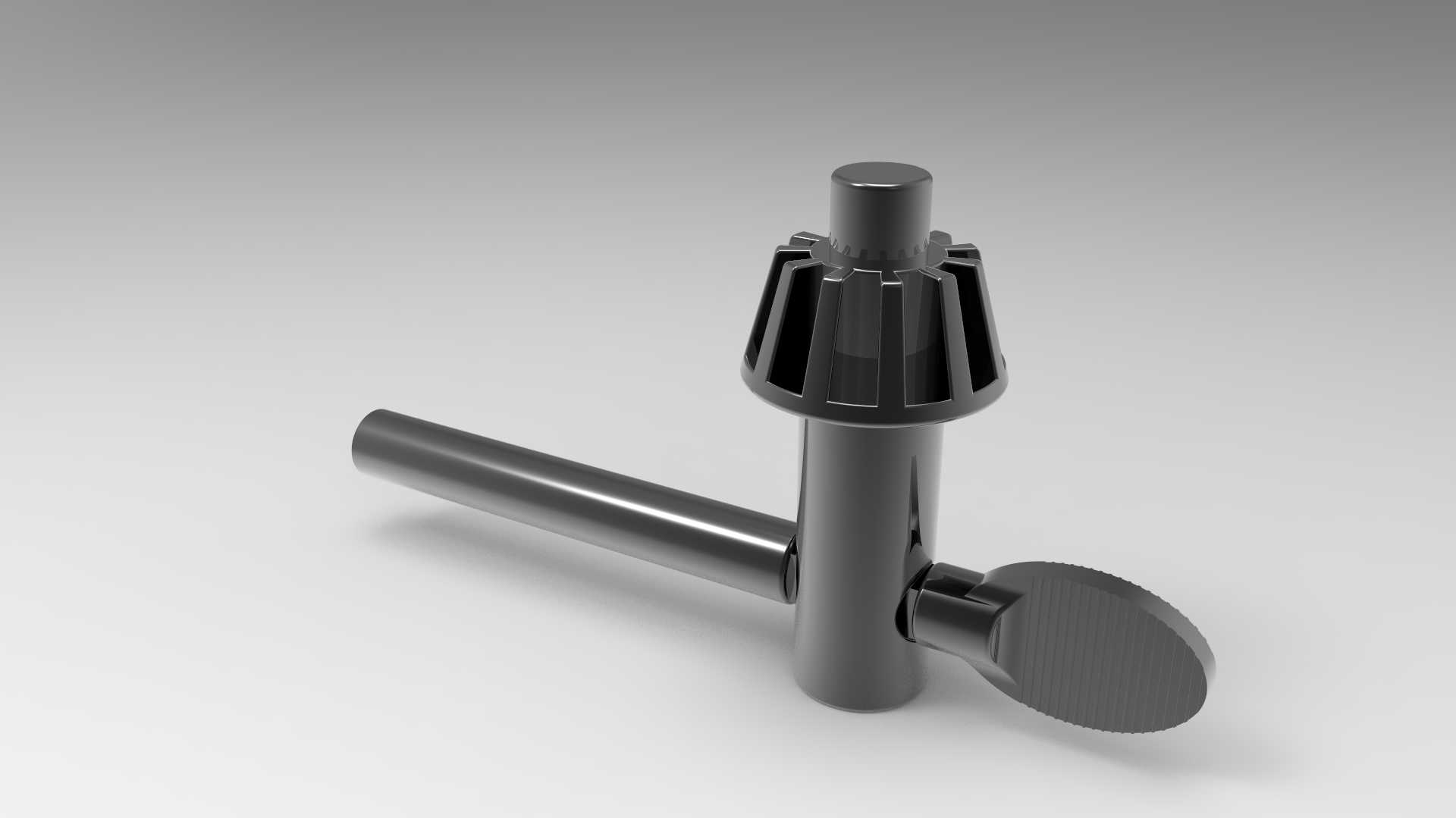

　　在常规钻削加工场景里，不管是台式钻床、手持电钻还是小型铣钻床，钻夹头的锁紧可靠性直接决定了加工过程中刀具的装夹稳定性，而钻夹头键也就是常说的钻夹头扳手，是完成夹头松紧操作的核心配套工具，没有适配的扳手，根本无法实现钻头、丝锥等柄类刀具的可靠装夹，甚至会因为锁紧力不足出现刀具打滑、飞出的安全隐患。这款扳手的整体结构采用T型布局，垂直段为带锥齿轮齿形的驱动端，水平长杆是主要的施力握柄，侧方的小椭圆柄是辅助受力结构，三个部分的衔接位置做了圆弧过渡处理，避免应力集中导致的杆部断裂，毕竟日常操作中工人经常会用套管加力来获得更大的锁紧力矩，过渡位置的强度设计直接决定了工具的使用寿命。

　　从功能设计逻辑来看，驱动端的锥齿轮齿形是和钻夹头外圈的伞齿圈完全适配的，齿形的模数、压力角都匹配通用钻夹头的齿圈参数，齿部做了等距分布，每一个齿的啮合间隙控制在合理范围，既不会因为间隙过大出现啮合打滑，也不会因为间隙过小导致插入卡滞，日常使用时只要把驱动齿轮对准夹头的齿圈孔插入，转动水平握柄就能带动夹头的锁紧圈旋转，实现夹爪的同步收紧或者松开。水平长杆的长度是经过力矩核算的，普通人单手施加握力时，通过杆长的力臂放大，刚好能达到普通手电钻、台钻夹头所需的额定锁紧力矩，不需要额外加力就能保证直径13mm以内的直柄刀具装夹稳固，不会在钻削时出现打滑移位。侧方的椭圆捏柄主要是在快速松紧的时候用的，当夹头已经松开或者快要锁紧的时候，捏着这个小柄可以快速转动扳手，不用整只手握着长杆大幅度转动，提升操作效率，椭圆的表面做了滚花处理，增加手指接触的摩擦力，哪怕手上沾了切削液或者油污也不会打滑。

　　从安装适配边界来说，这款扳手的驱动端圆柱直径、齿轮齿顶圆尺寸都是匹配市面上最通用的1.5-13mm容量的扳手钻夹头，插入端的圆柱段长度刚好能穿过夹头外圈的齿圈孔，不会因为长度不够导致齿轮啮合深度不足，也不会因为长度过长顶到夹头内部的夹爪结构。长握柄的直径做了符合人手握持的尺寸设计，表面是光滑的圆柱面，没有尖锐棱角，长时间握持操作也不会硌手，握柄的末端做了小圆角处理，避免施力时划伤手掌。整体材质采用高强度碳钢制作，表面做了发黑防锈处理，既能在车间多油污、多切削液的环境下长期使用不生锈，也能保证齿部和杆部的强度，承受正常操作下的扭力不会出现弯杆、崩齿的问题。

　　在实际车间使用场景中，这类扳手属于钻床类设备的必备随机附件，很多时候工人会把它用细绳子拴在钻床床身上避免丢失，毕竟不同规格的夹头对应的扳手齿形参数有区别，不匹配的扳手根本插不进去，就算硬插进去也会打坏夹头的齿圈。设计这款模型的时候，特意把三个部件的衔接位置做了一体化建模处理，还原了真实产品的锻造一体结构，没有多余的拼接缝隙，齿形部分的建模严格按照伞齿轮的啮合参数绘制，每一个齿的轮廓、齿顶倒角都和实物一致，甚至齿根的过渡圆角都做了还原，完全可以用来做装配仿真、工具配套选型的参考，也能作为手动工具结构设计的参考案例，帮助设计人员理解这类T型锁紧扳手的力臂设计、齿形匹配逻辑。很多刚入行的结构设计人员在做小型工装夹具的手动锁紧结构时，经常会忽略力臂长度和所需锁紧力矩的匹配关系，要么握柄太短锁不紧，要么握柄太长导致锁紧力过大夹碎刀具或者损坏夹头，这款扳手的尺寸比例刚好可以作为这类手动锁紧工具的设计参考，理解手动工具的人机工程设计逻辑——也就是在普通人手的正常施力范围内，通过合理的力臂设计获得刚好满足需求的力矩，同时兼顾操作的便捷性和结构的耐用性。另外，侧方小握柄的位置设计也很有讲究，它的位置不在长杆的轴线上，而是偏心布置在驱动杆的侧面，转动时的力臂更短，适合快速空转操作，和长握柄的大扭矩施力形成功能互补，两个握柄的配合覆盖了夹头松紧全行程的操作需求，从快速开合到最终锁紧都能有合适的施力位置，不用频繁调整握持姿势，这也是这类经典手动工具经过几十年实际使用迭代出来的合理结构，没有多余的设计，每一个结构部分都对应明确的使用需求。
