工业级C型夹持工装结构设计

　　在机械加工、装配维修、木工加工甚至小型工件粘接固定的场景里，这类C型夹持工具都是工位上出镜率极高的基础工装，和台虎钳的固定式夹持不同，它的便携属性让它可以脱离固定工作台，在焊接工位临时固定拼接钢板、在装配线上压紧叠合的零部件、在维修现场夹持待修复的小型构件，甚至在非金属加工场景里固定待裁切的板材，适用场景覆盖了从单件维修到小批量生产的诸多环节。

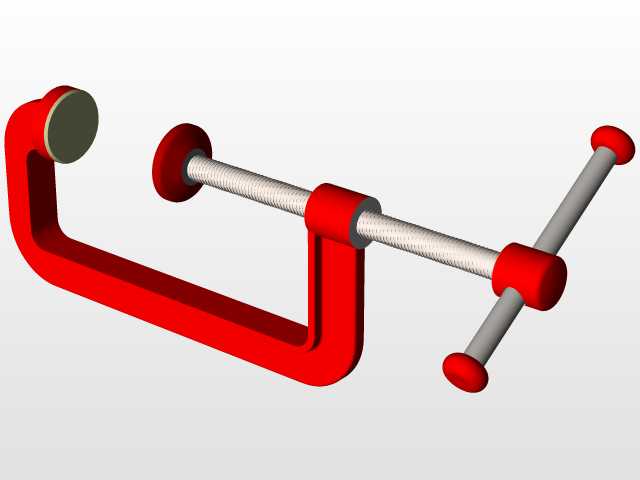

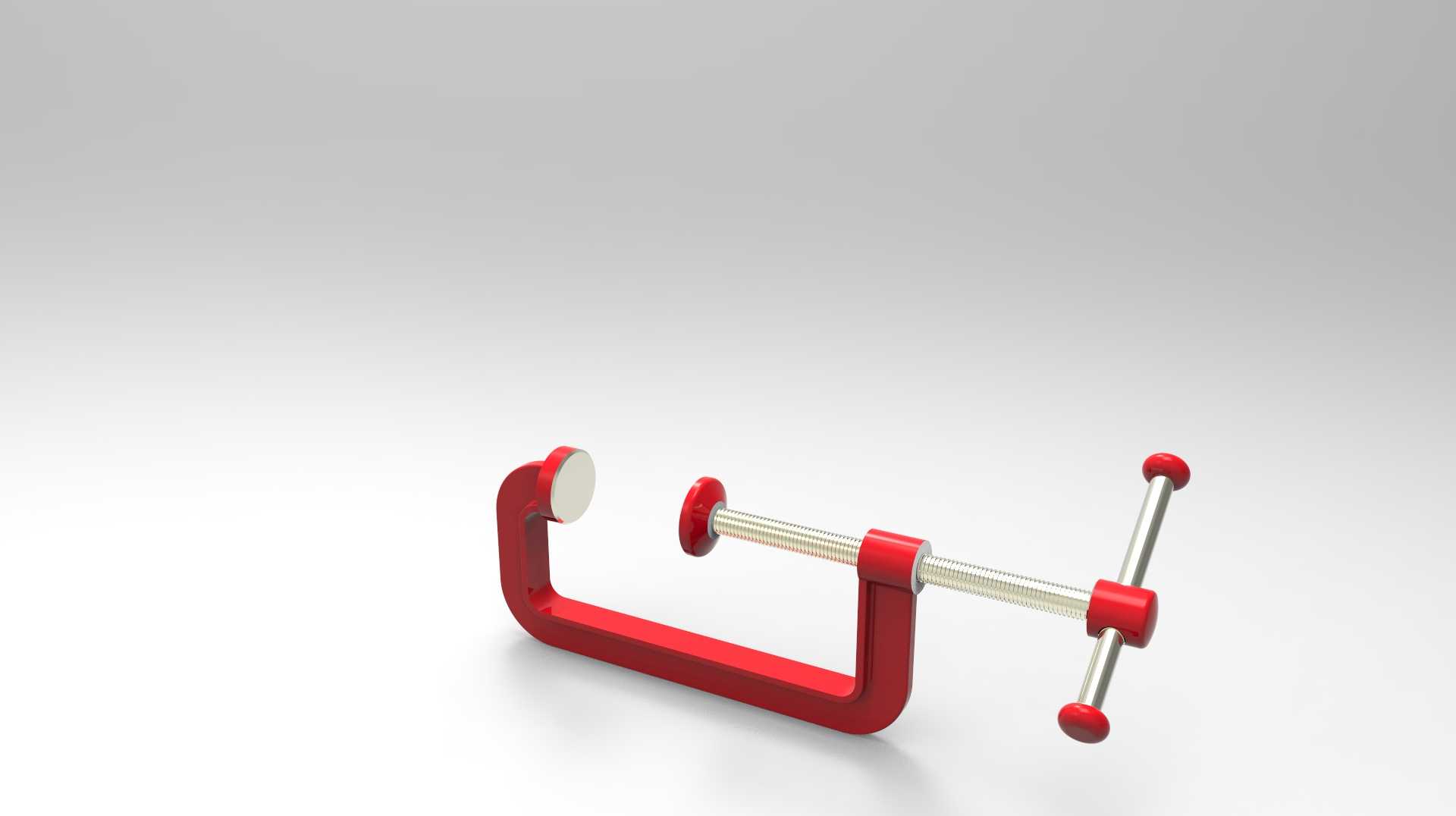

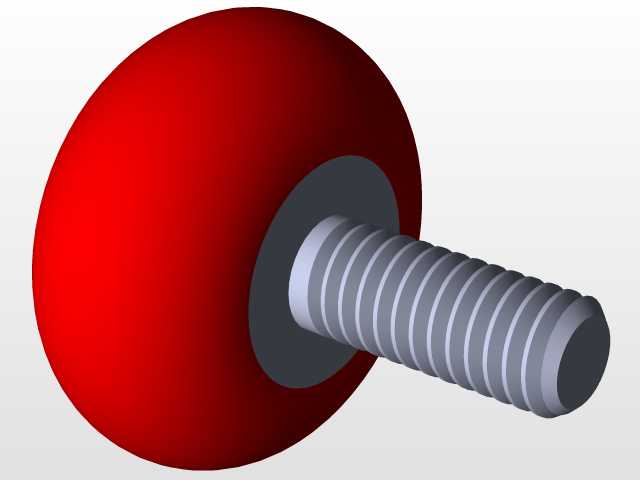

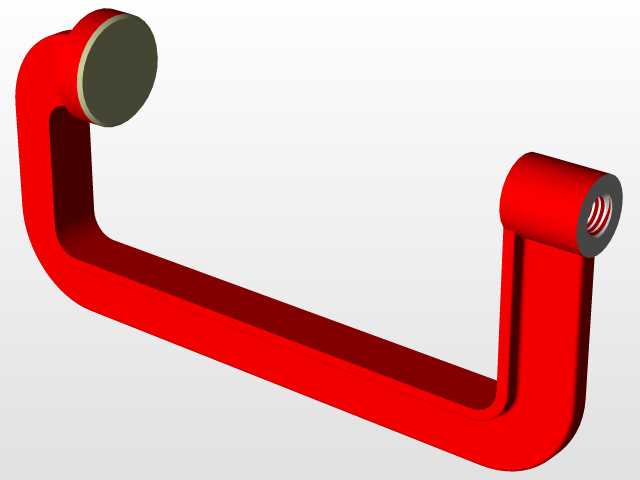

　　从功能逻辑上看，这款C夹的核心是通过C型的刚性架体提供支撑基准，配合带T型手柄的螺杆进给结构实现夹紧力的可控输出。架体采用C型开口结构，开口深度决定了它能够伸入工件的边缘距离，开口的最大张开量则决定了可夹持工件的厚度范围，设计时需要在架体的刚性重量比和开口尺寸之间做平衡——如果架体截面过薄，大夹紧力下C型架的开口端会出现向外的弹性变形，导致夹持面贴合不严、夹紧力不足；如果架体做的过于厚重，又会提升整体重量，失去便携夹持的优势。这款模型里的架体转角处做了圆弧过渡，没有应力集中的直角结构，能避免长期受夹紧力时转角处出现疲劳裂纹，架体的固定夹持端和螺杆活动端都设置了圆形的压盘，压盘的接触面做了平整处理，夹持时可以增大和工件的接触面积，避免压伤软质工件表面，同时压盘和螺杆端部采用活动连接结构，螺杆旋转进给时压盘不会跟着转动，防止工件表面被摩擦刮花。

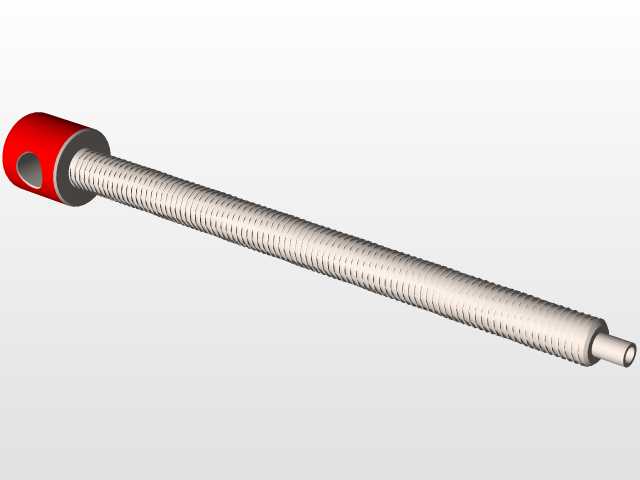

　　螺杆部分采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合手动进给的场景，而且具备一定的自锁性能，夹紧后不会因为工件的振动出现螺杆松退、夹紧力失效的问题。末端的T型转动手柄采用垂直于螺杆轴线的布置，操作人员可以通过双手转动手柄施加更大的进给扭矩，不需要额外借助扳手类工具，手柄的两端设置了圆形的挡头，防止操作时手打滑脱离手柄。

　　在实际选型使用时，首先要确认夹持作业需要的最大开口量和喉深，也就是C型架内侧从压盘中心到架体内壁的水平距离，喉深不足的话无法夹持距离边缘较远的工件位置；其次要根据作业需要的夹紧力选择对应规格的C夹，大规格的C夹可以承受更大的夹紧力，适合金属件的焊接、铣削辅助固定，小规格的C夹适合木工、电子装配这类需要较小夹紧力的场景。安装使用时要注意让两个压盘完全贴合工件表面，避免偏载夹持，偏载状态下不仅夹紧力会打折扣，还可能导致架体受侧向力出现变形，螺杆的轴线要尽量垂直于工件的被夹持面，保证夹紧力垂直作用在工件上，减少不必要的侧向分力。

　　从结构设计的细节来看，这款C夹的所有活动部件都做了限位设计，螺杆旋到最大行程时不会从架体的螺纹孔里脱出，压盘和螺杆的连接位置设置了限位结构，压盘不会从螺杆端部脱落，日常维护时只需要定期在螺杆的螺纹位置涂抹少量润滑脂，减少螺纹磨损，提升进给的顺畅度即可，不需要复杂的保养流程。和快速夹具相比，这种螺杆进给的C夹夹紧力调节范围更大，可以从几公斤的预紧力到上百公斤的夹紧力连续调节，适合对夹紧力有不同要求的多场景使用，而且结构简单可靠，没有复杂的弹性零件或者锁紧机构，在多粉尘、多金属碎屑的加工车间里也能稳定工作，不会因为碎屑进入机构出现卡滞问题。
