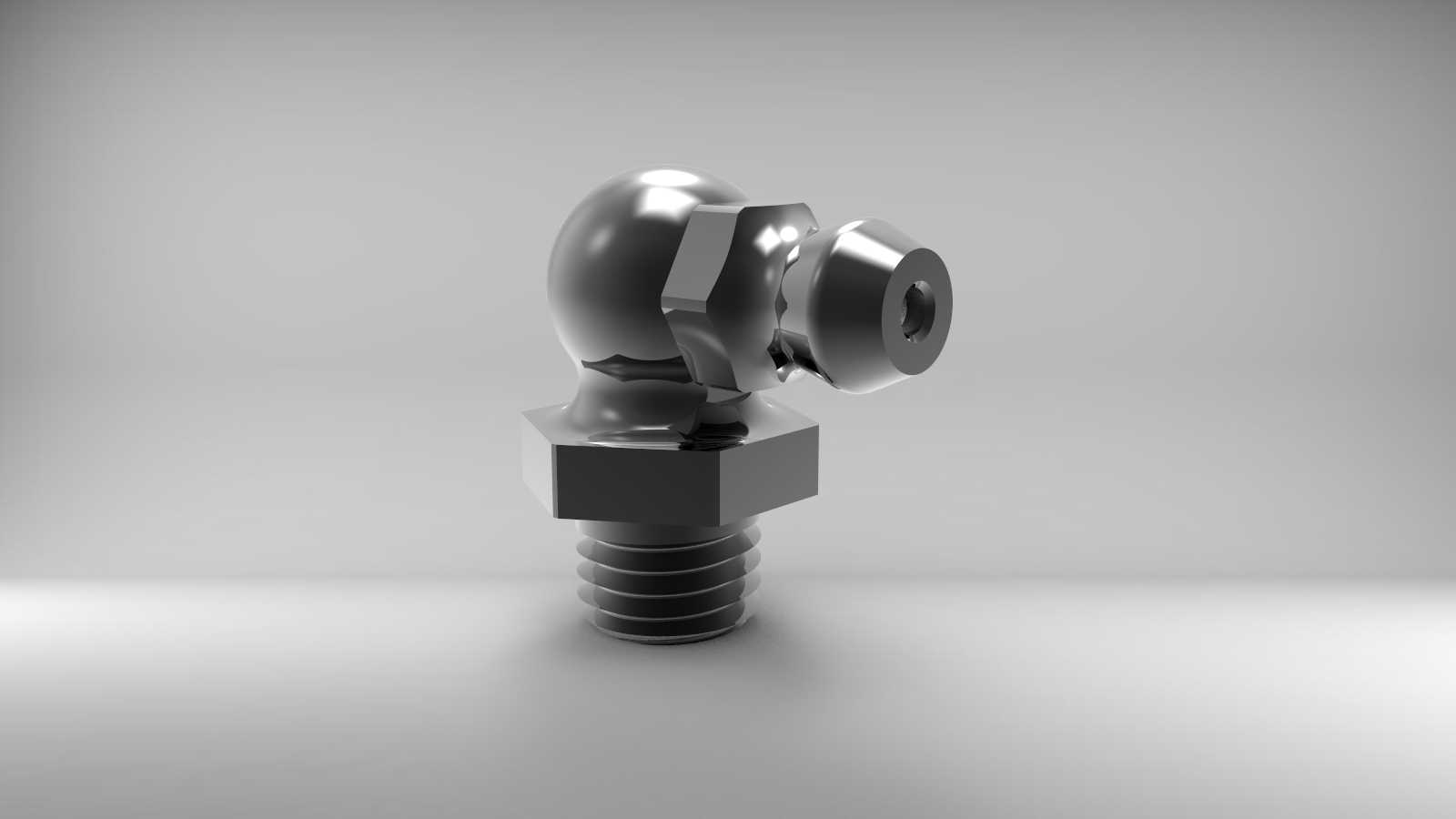

弯角式球头外螺纹润滑注油接头结构

　　在各类需要周期性加注润滑脂的机械设备运动副位置，这类弯角球头油嘴是极为常见的润滑接入部件，日常设备维护中，操作人员通过黄油枪对接油嘴端部的注油口，即可将润滑脂精准注入轴承、销轴、滑动导轨等摩擦副内部，避免运动部件出现干磨、卡滞、异常磨损等问题，大幅延长设备整体的运维周期与使用寿命。不同于直式油嘴的安装朝向限制，这款弯角结构的油嘴能够适配安装空间局促、注油操作角度受限的设备部位，比如工程机械的铰接销轴内侧、机床溜板的隐蔽润滑点、农业机械的传动连杆节点，这些位置往往没有足够的垂直操作空间供黄油枪对接直式油嘴，90度左右的弯角设计可以让注油口朝向便于操作的外侧，降低日常维保的操作难度，无需拆解周边遮挡部件即可完成注油作业。从结构设计来看，

　　这款油嘴下部采用标准外螺纹连接段，螺纹加工精度直接决定安装后的密封性能，安装时通过中部的六角受力段施加拧紧扭矩，六角的对边尺寸符合常规扳手的操作空间要求，既不会因为尺寸过小导致拧紧时受力不足出现松动漏油，也不会因为尺寸过大挤占周边安装空间，螺纹根部的退刀槽设计能够保证油嘴拧紧后端面与安装基面完全贴合，配合端面密封结构可以有效避免润滑脂从安装缝隙渗漏，同时阻挡外部粉尘、切削液、泥水等杂质从安装位置进入设备内部的润滑腔道。上部的球头结构是这类油嘴的核心功能特征，球头与弯角段的过渡区域做了圆弧平滑处理，没有应力集中的尖锐棱角，能够承受注油时的瞬时压力冲击，不会因为长期反复注油出现结构开裂。端部的注油口内部集成了单向止回结构，

　　注油时在黄油枪的压力作用下阀芯开启，润滑脂顺利进入设备内部，注油完成后阀芯在弹簧力作用下自动闭合，既可以防止内部润滑脂反向溢出，也能阻挡外部的灰尘、铁屑、水汽等污染物进入油道，避免润滑脂被污染变质导致摩擦副磨粒磨损。在安装边界的适配性上，这类油嘴的整体高度控制十分紧凑，球头的外径尺寸适配常规型号的黄油枪枪头卡扣，安装后突出安装基面的高度不会与周边运动部件发生干涉，在设计配套安装孔时，只需要按照螺纹规格加工对应深度的内螺纹孔，保证基面的平面度即可，不需要额外加工复杂的沉台结构，降低了基体部件的加工成本。在不同的应用场景下，这类油嘴的材质选择也会对应调整，常规工况下采用碳钢镀锌处理即可满足防锈与强度要求，在腐蚀环境较强的化工设备、

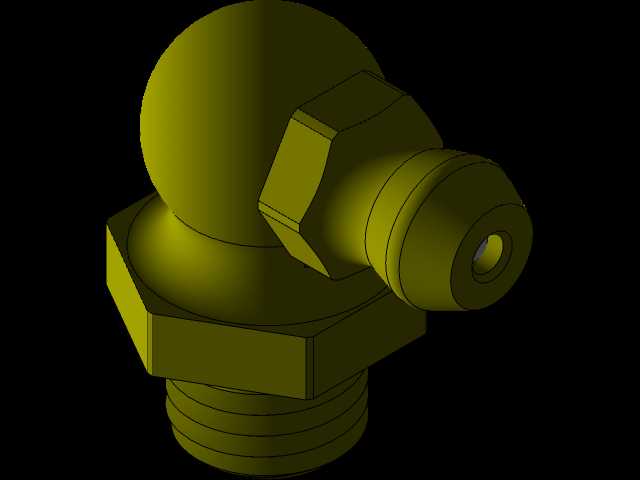

　　户外船舶设备上，则会选用不锈钢材质加工，保证长期使用不会出现锈蚀卡死的问题，避免后续维保更换时无法拆卸。从建模逻辑来看，构建这个零件的三维模型时，首先要确定下部螺纹段的公称直径与螺距，匹配常用的管螺纹或公制细牙螺纹标准，再确定六角段的对边尺寸与厚度，保证扳手操作的空间余量，之后构建弯角段的流道，保证内部注油通道的孔径一致，避免出现缩径导致注油阻力过大，球头部分的球面轮廓度要控制在合理公差范围内，保证与黄油枪枪头对接时的密封性能，注油口的内孔尺寸要匹配内部单向阀的安装尺寸，所有过渡位置都要做圆角处理，既消除加工时的应力集中点，也避免安装操作时划伤操作人员。很多设备设计人员在选型润滑配件时，往往会忽略油嘴的安装朝向与操作空间，导致后续设备维保阶段注油操作十分困难，甚至需要拆解周边部件才能完成注油，大幅提升了运维成本，而选用这类弯角球头油嘴，就可以在不改变主体部件结构的前提下，灵活调整注油口的朝向，让维保操作更加便捷。同时在建模过程中，要注意油嘴内部流道的连通性检查，避免出现建模错误导致流道堵死的问题，安装位置的周边要预留足够的扳手操作空间与黄油枪对接空间，保证实际装配后能够顺利完成注油作业，不会出现工具无法就位的情况。
