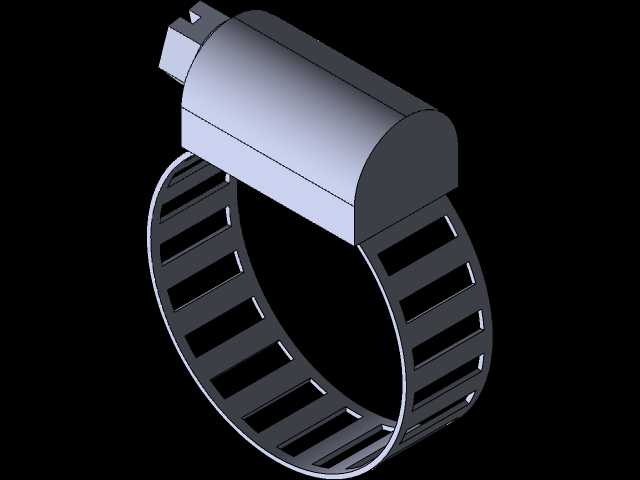

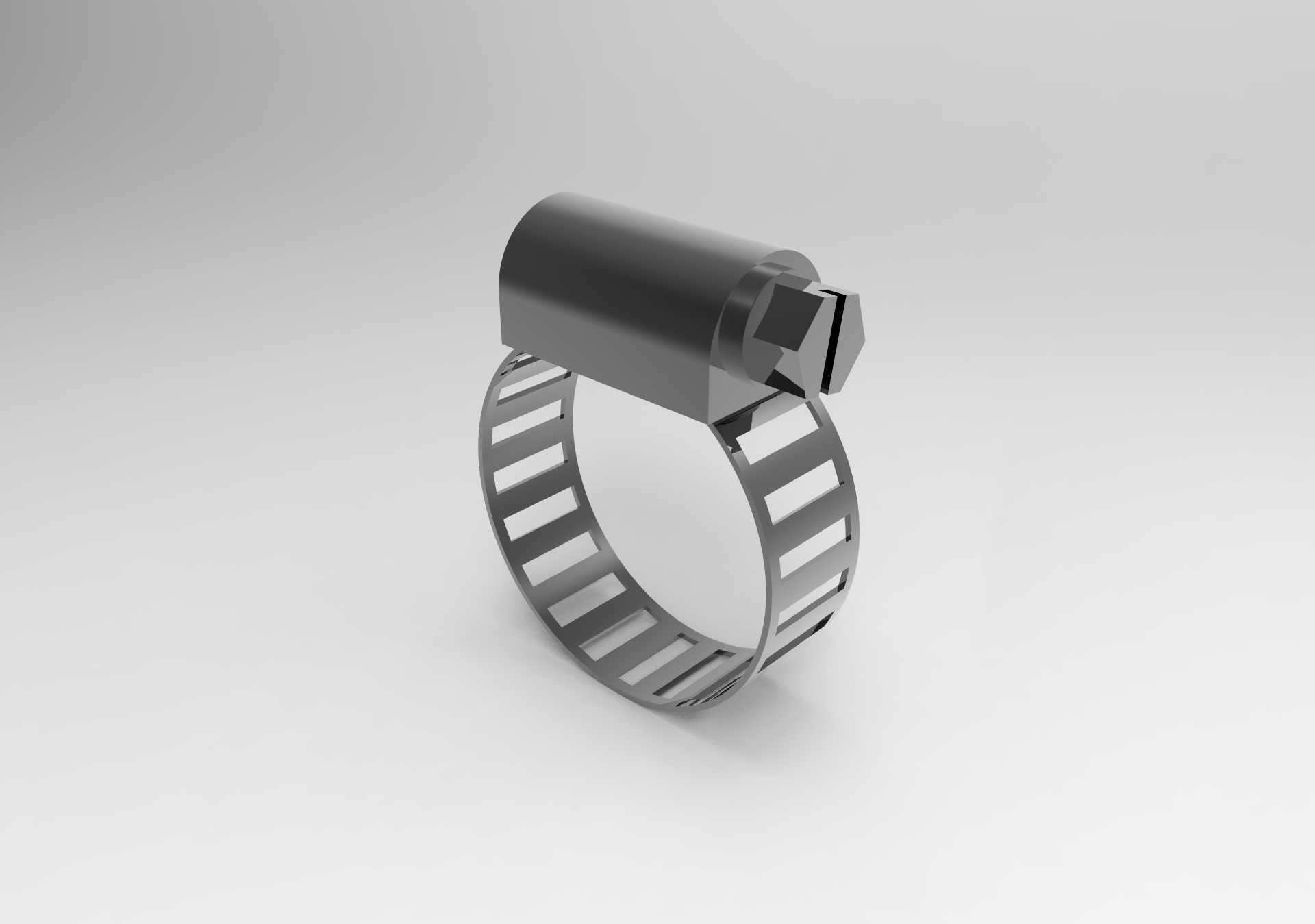

镂空钢带式喉箍软管紧固夹结构

　　在流体输送管路的装配场景里，这类镂空钢带式软管夹箍是低压管路对接环节最常用的紧固元件，不管是民用给排水管路、小型气动设备的气源软管连接、车用冷却系统的橡胶管路固定，还是小型化工输送管路的软接头锁紧，都能看到这类夹箍的应用。它的核心作用是在软管与硬质接头的对接位置提供均匀的环向抱紧力，避免管路内部带压流体从对接缝隙渗漏，同时抵消管路运行过程中产生的小幅振动、拉扯外力，防止软管从接头上松脱。

　　从结构设计逻辑来看，这款夹箍采用了连续镂空的钢带作为抱紧环体，这种设计并非单纯为了减重，更核心的考量是让环体在收紧过程中能更均匀地贴合软管外壁的弧度——整根钢带的镂空槽沿环向等距排布，相当于把整段钢带分割成了多个可独立微变形的单元，当拧紧头部的锁紧螺钉时，钢带不会因为局部应力集中出现硬折，能把锁紧力均匀分散到整个抱紧圆周上，不会像无孔实心钢带夹那样容易在局部压伤软管外壁，尤其适配壁厚较薄的硅胶管、PVC软管这类容易被压损的软质管路。头部的锁紧座采用卷边铆压的方式与钢带两端固定，锁紧螺钉的螺纹直接咬合在钢带端部的冲压齿槽上，拧紧时螺钉旋转带动钢带环径缩小，这种结构没有额外的焊接连接点，能避免长期受振动后焊接部位开裂失效的问题，适配长期存在小幅振动的设备管路装配场景。

　　从安装边界的角度考量，这类夹箍的环体宽度、镂空槽的排布密度都经过匹配设计，安装时不需要额外的定制工装，只用普通一字螺丝刀或者对应规格的套筒就能完成锁紧操作。它的最小收拢直径、最大张开直径覆盖了常规小通径软管的尺寸范围，安装时不需要在管路上预留过长的操作空间，只要接头位置预留出螺丝刀的操作间隙就能完成装配，相比传统的钢丝喉箍，它的抱紧接触面积更大，单位面积的压应力更小，不会在软管外壁压出深痕导致软管提前老化开裂。夹箍头部的锁紧座做了圆弧过渡处理，没有尖锐的冲压毛边，安装过程中不会割伤操作人员的手套，也不会刮破周边的其他管线防护层，在设备内部密集布管的场景里，这种圆滑外形的夹箍能减少对周边管线的干涉风险。

　　在实际选型应用中，这类夹箍的适配场景有明确的边界，它更适配工作压力在1MPa以下的低压管路，对于高压液压管路这类需要更大抱紧力的场景并不适用，但在常规的低压流体输送场景里，它的拆装便利性、重复使用性能都优于一次性的卡压式管夹。夹箍的钢带采用连续卷制成型工艺，环体的圆度一致性较好，锁紧后整个环面能和软管外壁完整贴合，不会出现局部翘起导致的密封失效问题。镂空结构还有一个额外的工程优势，就是当管路输送的介质温度变化时，钢带的热胀冷缩变形能通过镂空槽的间隙得到小幅补偿，不会因为温度变化导致抱紧力出现大幅波动，在-20℃到80℃的常规工作温度区间内，它的抱紧力衰减幅度远低于同规格的实心钢带夹。

　　做三维建模的时候，需要重点关注几个结构细节的还原：一是钢带镂空槽的倒角处理，实际生产中这些槽位的边缘都做了去毛刺处理，建模时不能做成尖锐直角，否则会和实际零件的受力特性不符；二是锁紧座与钢带的铆接位置，要还原卷边包裹的结构特征，不能简单做成两个零件的布尔合并；三是锁紧螺钉头部的开槽尺寸，要匹配通用螺丝刀的操作尺寸，还原实际装配的操作空间需求。另外环体的自然状态下的圆度、收拢过程中的变形趋势，也是建模时需要考量的点，不能把环体做成完全刚性的零件，要预留出环径收缩的变形空间，这样导出的工程图才能准确指导生产装配。
