圆柱头内六角紧固螺栓三维结构设计

　　在各类机械装配场景中，圆柱头内六角螺栓是应用覆盖范围极广的紧固连接件，从精密仪器内部的模组固定，到重型工程机械的结构件拼接，都能见到这类零件的身影。不同于外六角螺栓需要预留足够的扳手操作空间，内六角结构的驱动形式允许螺栓头部完全沉入安装沉孔内，在设备外观面平整化设计、狭小装配空间的工况下，这类螺栓的适配性优势非常明显。

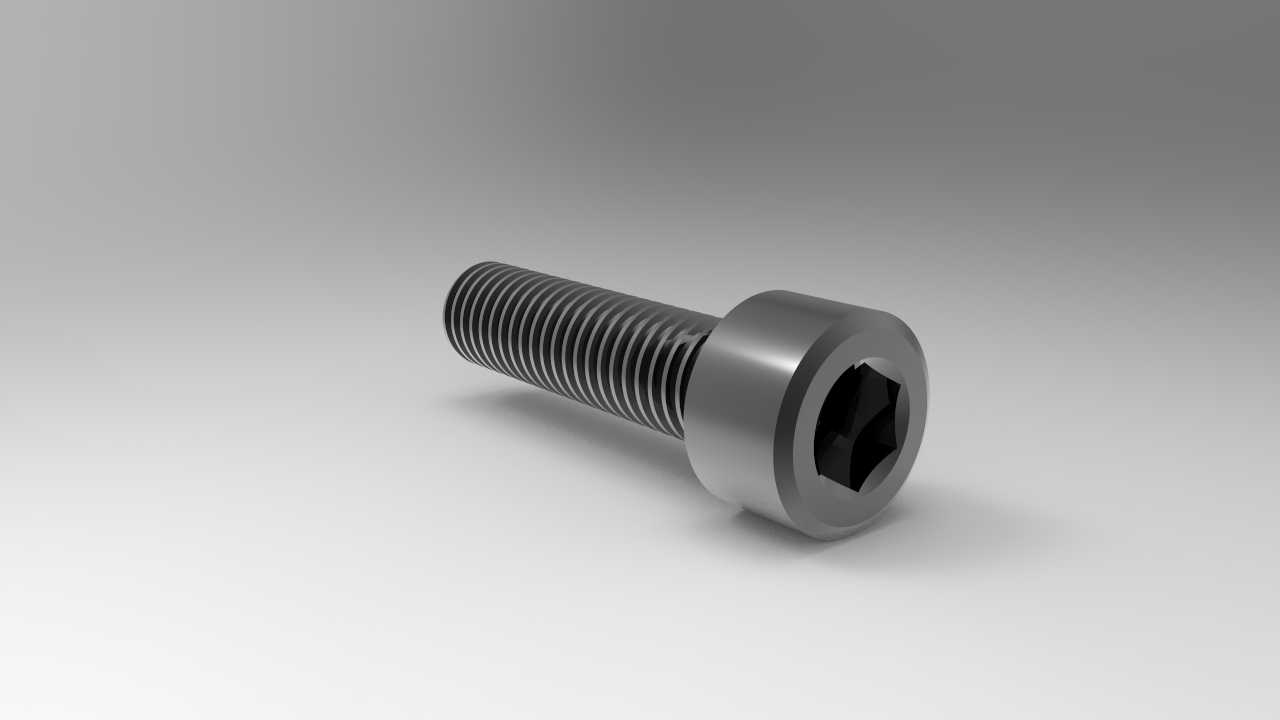

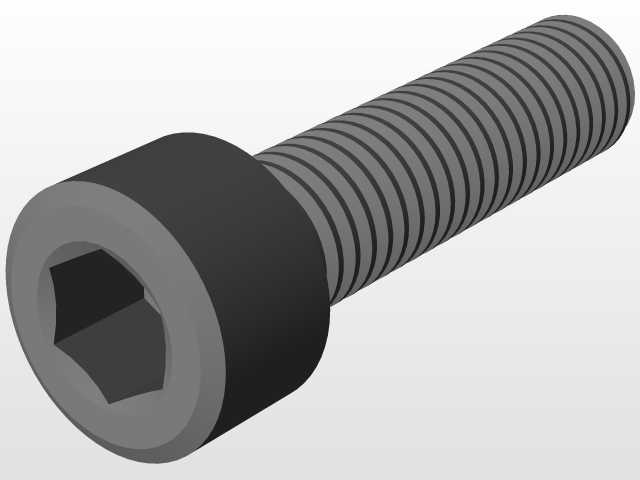

　　从结构设计逻辑来看，这款螺栓的头部采用圆柱形设计，头部端面开有正六边形内凹驱动孔，驱动孔与杆部同轴度公差需要严格控制，否则内六角扳手插入时会出现卡滞、打滑的问题，长期使用还会造成驱动孔棱角磨损，导致螺栓无法正常拆装。杆部的螺纹采用普通公制三角螺纹设计，螺纹牙型角60度，牙距匹配对应公称直径的标准粗牙规格，螺纹收尾处设置有合理的退刀结构，避免螺纹加工到头部圆角位置产生应力集中，同时也能保证螺栓拧入螺纹孔时可以完全贴合安装面，不会因为螺纹牙型不完整出现紧固间隙。

　　实际选型应用时，需要重点关注螺栓的几个核心安装边界参数：首先是头部直径与沉孔的匹配度，沉孔直径需要比螺栓头部直径大0.2-0.5mm，沉孔深度要大于螺栓头部高度，保证装配后头部不突出安装面；其次是螺纹有效旋合长度，针对不同被连接件的材质，旋合长度需要做对应调整，比如连接铝合金这类低强度材质时，旋合长度至少要达到螺纹公称直径的1.5倍，连接钢制构件时旋合长度不低于1倍公称直径即可保证足够的连接强度；另外杆部光杆段的长度需要匹配被连接件的总厚度，避免光杆段过长导致螺纹无法完全旋合，或是光杆段过短造成螺纹部分承受剪切力，降低连接可靠性。

　　这类螺栓的受力特性也需要在设计选型时重点考量，当螺栓被拧紧后，杆部会产生轴向预紧拉力，被连接件之间则会产生对应的压紧力，内六角驱动孔的深度设计需要保证扳手插入深度达到内六角对边尺寸的0.8倍以上，这样在施加规定拧紧力矩时，不会因为接触面积过小造成驱动孔棱角崩裂。头部与杆部衔接的圆角位置是应力集中高发区，圆角半径不能过小，否则在承受交变载荷的工况下，圆角位置很容易产生疲劳裂纹，最终导致螺栓断裂失效。

　　在不同的应用场景下，这类螺栓的表面处理也会有差异，普通工况下采用发黑处理即可满足基础防锈需求，在潮湿、有腐蚀介质的环境中使用时，会采用镀锌、达克罗等表面处理工艺提升耐蚀性能。建模过程中，螺纹部分如果是用于装配干涉检查，可以采用简化的装饰螺纹线表现，如果是用于加工工艺仿真或是有限元受力分析，则需要绘制完整的螺纹牙型，保证仿真结果的准确性。头部的内六角孔棱角处需要做微小的倒角处理，既可以去除加工毛刺，也能引导内六角扳手顺利插入，提升装配效率。

　　很多结构设计新手在选用这类螺栓时，容易忽略安装空间对扳手操作的影响，虽然内六角螺栓本身需要的操作空间比外六角螺栓小，但还是需要预留足够的内六角扳手活动空间，尤其是在深腔结构内部使用时，要提前核算扳手的插入长度和摆动空间，避免出现螺栓可以放入安装位，但扳手无法正常操作拧紧的问题。另外螺栓的长度选型需要遵循“拧紧后螺纹露出螺母2-3个螺距”的原则，既不能因为螺栓过短导致螺纹旋合长度不足，也不能因为螺栓过长造成螺纹外露过多，挤占其他零部件的安装空间，或是在设备运行过程中与其他运动部件产生干涉。
