Jenvey多缸发动机节气门体总成结构设计

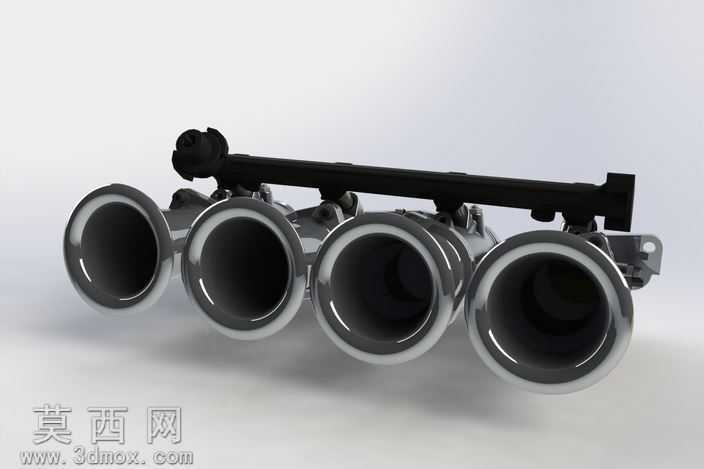

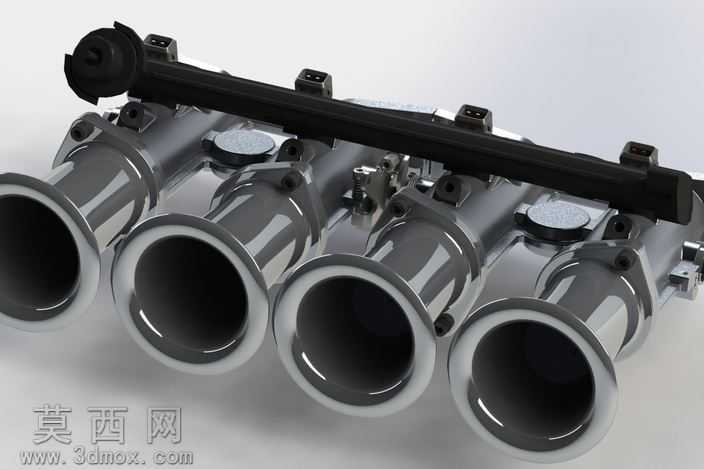

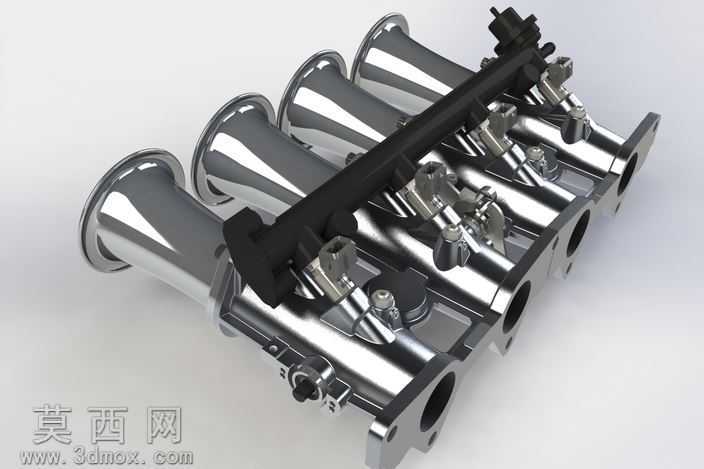

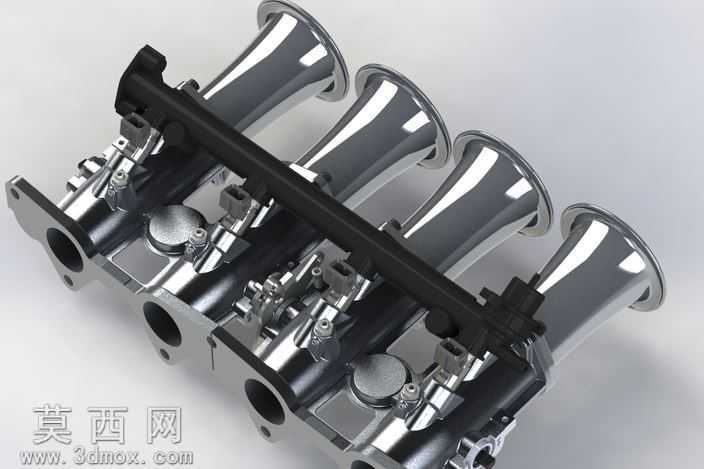

本模型为适配罗孚K系列发动机的直列四缸独立节气门体总成，建模过程中首先基于Jenvey官方42mm口径dthrvk-42产品的实测尺寸参数，在三维建模环境中完成整体装配基准的搭建，以进气道中心轴线为装配主基准，依次排布四个独立的喇叭口进气道、节气门阀片转轴、燃油共轨安装座以及缸盖连接法兰结构。建模阶段对每个喇叭口的渐扩曲面做了连续性优化，保证进气气流的平顺性，节气门阀片与阀体内腔的配合间隙严格按照实车装配公差设定，转轴的限位结构、回位弹簧安装位都做了细节还原，燃油共轨的喷油嘴安装孔位与每个进气道的喷油靶点精准对齐，保证燃油喷射的落点匹配进气气流走向。材质渲染部分，进气喇叭口与阀体主体采用抛光铝合金材质，调整金属粗糙度参数模拟亮面镀铬的金属反光效果，燃油共轨部分采用哑光黑色工程塑料材质，金属紧固件部分采用不锈钢材质，通过不同材质的质感区分强化装配结构的层次感。结构设计上采用独立节气门布局，相比传统单节气门设计可以大幅降低各缸进气干涉，提升高转速区间的进气响应速度，每个节气门的独立调节机构可以实现各缸进气量的精准均衡，侧面的传感器安装位预留了节气门位置传感器的安装空间，缸盖连接法兰的螺栓孔位完全匹配罗孚K系列发动机的缸盖进气侧接口尺寸，可直接用于改装方案的装配验证、进气系统流场仿真分析以及改装零部件的开发参考，整体模型装配关系完整，无干涉结构，可直接导出用于工程校核或3D打印样件验证。
