15x15mm工业铝型材四分之一段结构

　　在自动化产线搭建、小型设备机架组装、实验室工装台架制作的场景里，小截面工业铝型材的应用占比一直不低，这次拆解的15x15mm规格四分之一段铝型材，就是这类轻载结构场景里的常用基础件。很多刚接触机架设计的工程师容易忽略小截面型材的安装边界，总觉得只要截面尺寸对上就能用，实际上这类型材的槽口尺寸、壁厚公差、端面拼接的配合余量，都会直接影响最终框架的装配精度。

　　从实际使用场景来看，这种15mm见方的小截面铝型材，很少用在主承重梁位置，更多是作为设备外围的防护栏档条、传感器安装导轨、小型物料滑槽的侧边支撑、桌面级工装的定位挡边来使用。比如在3C产品检测工位的小型治具台搭建中，用这种型材做框架的侧边封条，既能通过槽口内嵌亚克力板做安全防护，又能利用型材本身的直度优势，给光电传感器提供稳定的安装基准，不需要额外加工安装平面，只要把螺母提前塞进型材槽内，就能任意调整传感器的安装位置，后期改线调整工位的时候，不需要重新打孔攻丝，拆装效率比用方钢焊接高很多。

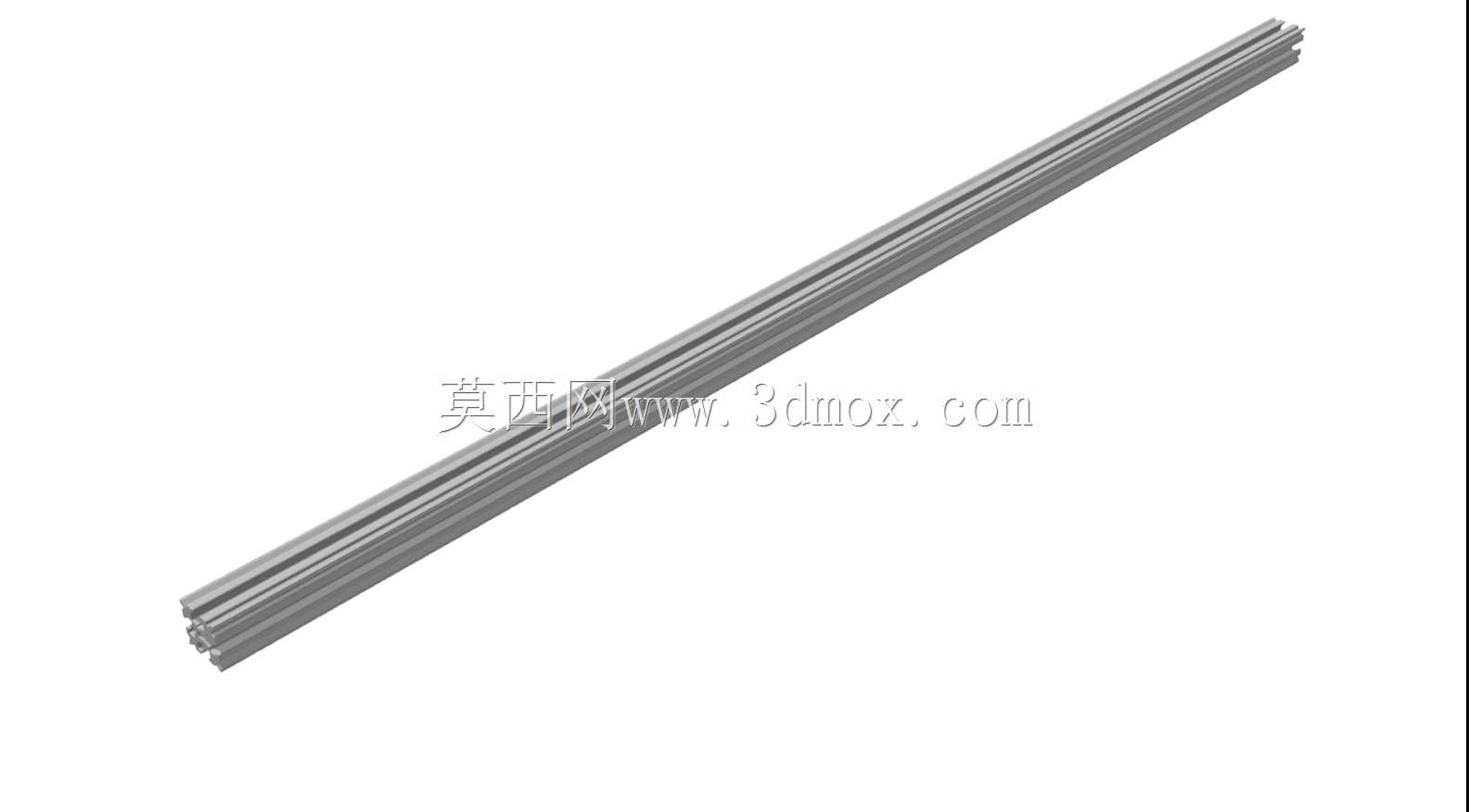

　　从设计思路上来说，这个四分之一段的型材截面，是完整15x15四角管铝型材的四分之一剖切件，做这个剖切建模的核心目的，是为了清晰展示型材内部的筋位结构、槽口的成型尺寸、壁厚的均匀度。很多选型的时候只看外轮廓尺寸的工程师，经常会踩槽口不匹配的坑：同样是15系列的铝型材，不同厂家的槽口宽度可能有0.2-0.5mm的偏差，对应的T型螺栓、滑块螺母的尺寸就不通用，如果建模的时候只画外框，不把内部槽道、加强筋的结构做准确，后续出装配图的时候，很容易出现螺母塞不进去、螺栓头卡不住槽口的问题。这个剖切模型把每一道卡槽的凸起、内部的支撑筋都做了还原，能让设计人员在选型阶段就核对槽道尺寸，提前匹配对应的紧固件，避免采购回来的型材和配件不兼容。

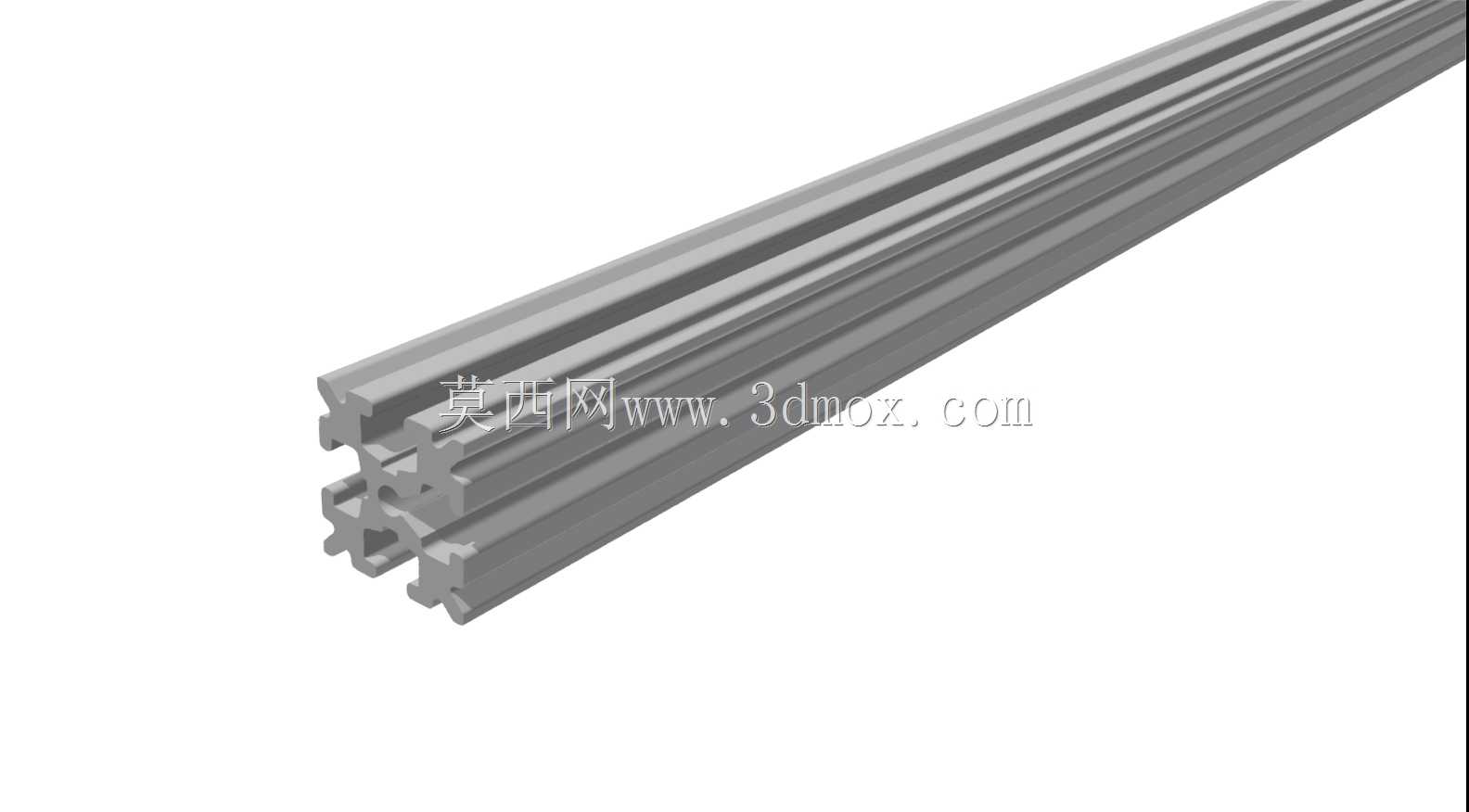

　　说到外形尺寸和安装边界，这个型材的外轮廓是严格的15mm×15mm正方形截面，四分之一段的剖切是沿型材的两个中心对称面切开，能完整看到相邻两个侧面的槽口结构，以及中心位置的空腔筋位。在实际安装的时候，这种小截面型材的拼接不能用大截面型材常用的角件连接，因为角件本身的厚度会超出型材的外轮廓，导致框架外表面不平整，更多是采用端面攻丝、隐藏式角槽连接件的方式拼接，这就要求建模的时候必须准确还原型材中心空腔的壁厚，因为攻丝的深度不能超过内壁厚度，否则会把型材打穿，影响连接强度。另外，型材的槽口深度也是安装边界里容易忽略的点，这个规格的型材槽口深度是3.2mm，对应的T型螺栓头部厚度不能超过3mm，否则螺栓塞进去之后会突出槽面，导致安装在槽上的板材、配件无法贴平型材表面，出现缝隙。

　　从功能特性上来说，这种铝合金挤压成型的型材，本身的直线度能做到每米长度偏差不超过0.5mm，足够满足轻载工装的精度要求，而且型材表面是阳极氧化处理，不需要额外做喷漆防锈，在普通车间环境下使用不会出现锈蚀掉漆的问题。和同尺寸的不锈钢方管比，它的重量只有不锈钢的三分之一，搬运组装的时候更省力，而且槽道是一体挤压成型的，不需要后期在管材上开槽加工，节省了大量的机加工工时。很多做桌面级小型自动化设备的团队，都会优先选这种小截面铝型材做原型机的框架，因为修改设计的时候只需要松开螺栓就能调整型材长度、更换安装位置，不需要像焊接框架那样切割返工，能大幅缩短原型机的迭代周期。

　　在做这类型材的三维建模时，还要注意挤出方向的特征一致性，因为铝型材是连续挤压成型的，所有截面特征沿长度方向是完全一致的，不能出现筋位错位、槽道变形的问题，这个四分之一段模型就严格遵循了挤出特征的一致性，剖切后的端面能清晰看到每一处壁厚都是均匀的，符合挤压工艺的成型特点——挤压生产的时候如果壁厚不均匀，会导致型材出料的时候弯曲变形，直线度达不到使用要求，所以建模的时候保持壁厚均匀，也符合实际生产的工艺要求，不会出现设计出来的截面无法挤压成型的问题。另外，在实际装配的时候，型材的端面切割面必须和长度方向垂直，否则两根型材直角拼接的时候会出现缝隙，这个模型的剖切端面是严格垂直于挤出方向的，也能给后续的工程图出图提供端面尺寸的标注基准，方便标注切割公差、端面粗糙度要求。

　　很多人觉得小尺寸铝型材的结构简单，建模的时候随便画个方块加个槽就行，实际上在工程应用里，越是这种基础结构件，尺寸精度对整体装配的影响越大。比如用这种型材做传感器的安装导轨时，如果槽道的宽度尺寸偏差0.3mm，传感器的安装滑块就会在槽里晃动，导致传感器的检测位置出现偏移，检测数据不稳定，最终影响整个工位的检测准确率。这个四分之一段的模型把槽道的每一处倒角、凸起的尺寸都做了准确还原，设计人员在核对配件尺寸的时候，可以直接在模型上测量槽道的内部宽度、槽口的收口尺寸，提前确认配套的滑块、螺母能不能顺畅滑动，不会出现装配时才发现配件不匹配的问题。

　　在土木类的小型工装、临时防护架搭建场景里，这种小截面铝型材也经常被用来做临时的挡边、标识牌安装杆，因为它重量轻，拆装方便，不需要焊接设备，现场工人只用内六角扳手就能完成组装，搭建效率比钢管架高很多，而且拆除之后的型材还能重复利用，不会像焊接架那样切割之后就只能当废料处理。尤其是在需要经常调整布局的实验场地、临时检测工位，这种可灵活拆装的铝型材结构，能适配不同的场地尺寸，只要根据实际长度切割型材，就能快速搭出需要的架体结构，不需要复杂的加工工序。
