光伏支架用工业铝合金导轨型材结构

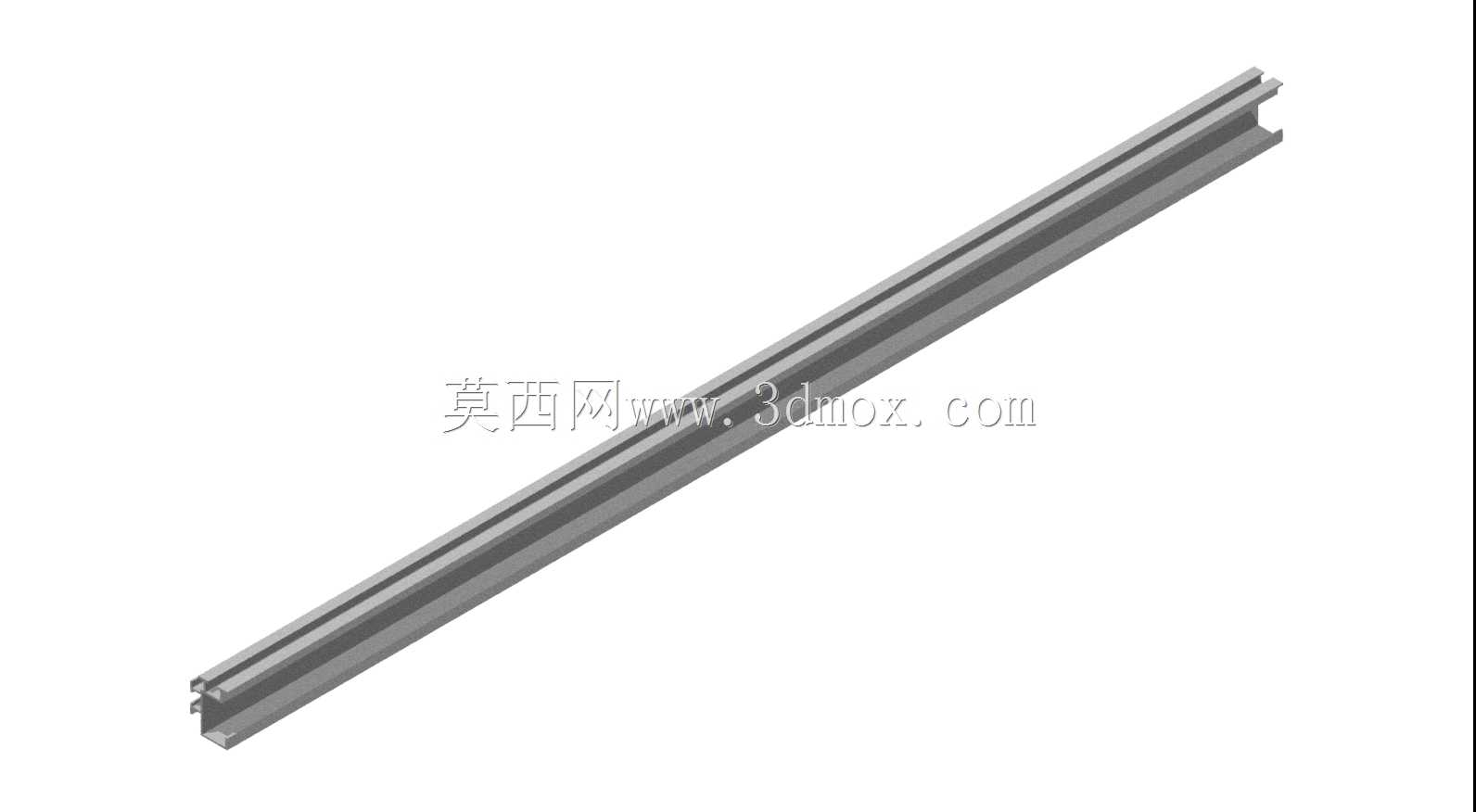

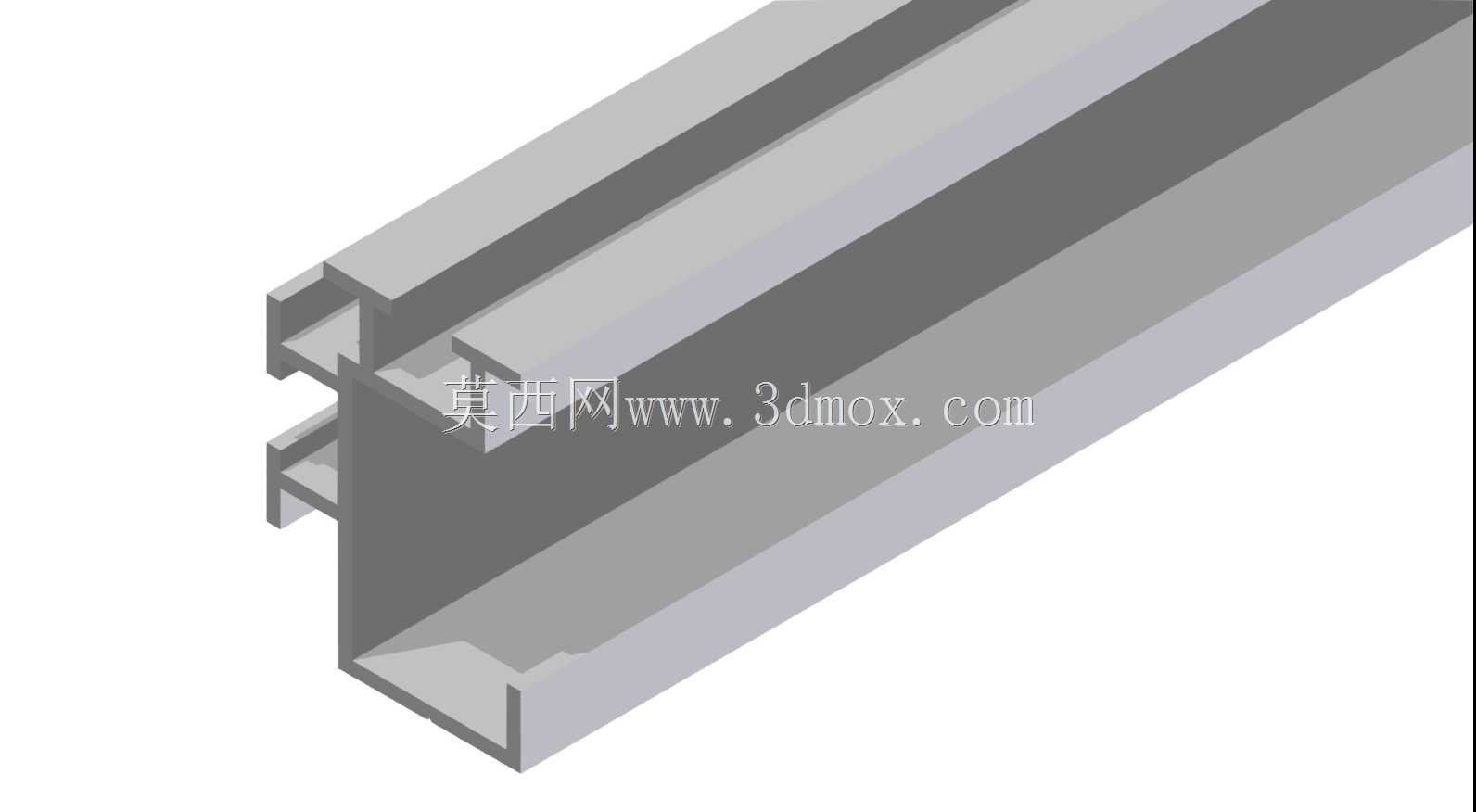

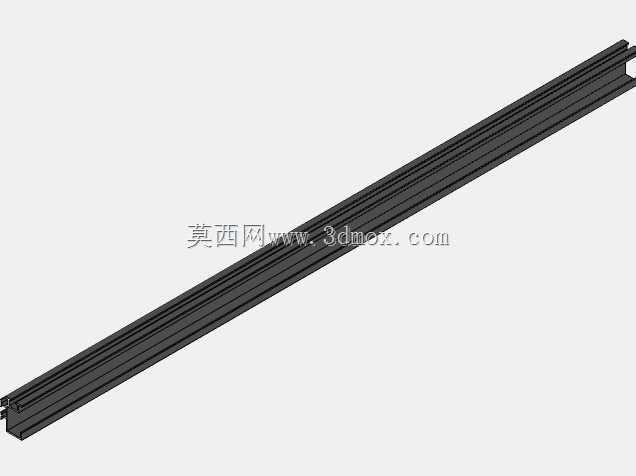

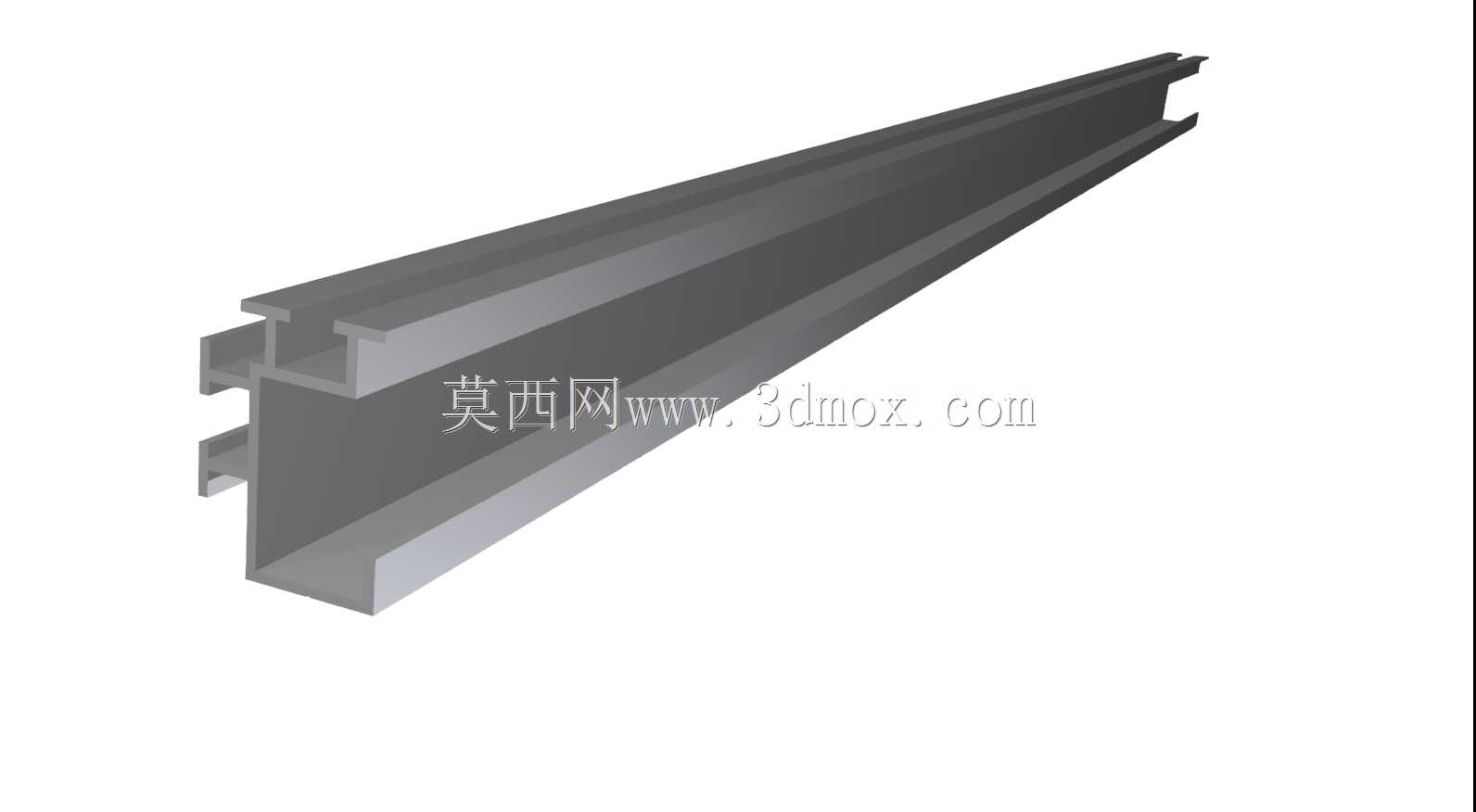

　　这款铝合金型材主要面向光伏电站支架系统的安装场景设计，同时也可适配自动化设备机架、流水线护边、轻型设备承重框架等多类工业装配需求。从截面结构来看，型材采用多腔槽一体化挤压成型设计，两侧预留的对称C型安装槽可直接适配T型螺栓、弹片螺母等标准紧固件，无需额外在型材表面打孔攻丝，现场装配时可根据安装点位灵活调整紧固件位置，大幅降低现场施工的二次加工工作量。

　　在实际光伏项目应用中，这类型材常作为光伏组件的横向承载导轨使用，安装时可通过压块直接卡入型材槽道固定组件边框，相比传统角铁焊接的支架结构，装配效率可提升六成以上，同时铝合金材质本身的抗腐蚀特性，可适应沿海高盐雾、西北强紫外线、南方高湿度等各类复杂户外工况，无需额外做镀锌、喷塑等表面防腐处理，长期使用不会出现锈蚀剥落的问题，后期维护成本极低。

　　设计阶段针对型材的受力特性做了截面优化，中间的加强筋结构将型材内腔分隔为两个独立受力腔体，在同等米重的前提下，截面的抗弯惯性矩比同规格平槽铝型材提升近四成，可承受更大的雪载、风载荷载，避免极端天气下导轨出现弯曲变形导致组件隐裂的问题。型材的安装边界尺寸经过标准化适配，槽道宽度匹配行业通用的M6、M8紧固件规格，外侧的安装基准面平面度控制在每米0.2mm以内，可保证光伏组件安装后整体平面度一致，避免组件安装应力集中。

　　除光伏场景外，这类带双侧槽的铝型材也常用于自动化生产线的设备护罩框架、检测设备的安装基座、仓储轻型货架的横梁结构，装配时可通过配套的角槽连接件、端盖、蹄脚等配件快速拼接成不同尺寸的框架结构，型材表面做的阳极氧化处理，耐磨性能优异，日常使用中不易产生划痕，外观一致性好。在三维建模过程中，这类型材的建模重点在于截面轮廓的精准绘制，需要严格控制槽道的开口尺寸、内腔的圆角半径、加强筋的壁厚参数，保证挤压生产时铝料流动均匀，不会出现局部壁厚不均、成型缺陷的问题，同时建模时预留的装配公差需要匹配紧固件的安装间隙，避免实际装配时出现螺栓卡滞、槽道错位的问题。

　　型材的端面可根据实际使用需求加工不同的安装孔位、沉头孔，也可做45度切角拼接成矩形框架，适配不同的安装场景。在光伏跟踪支架的应用中，这类型材还可作为组件的安装主梁使用，配合回转驱动机构实现组件的角度调整，型材的轻量化特性可降低跟踪系统的驱动负载，减少驱动电机的功率选型，降低整套系统的能耗。日常选型时需要根据实际的跨度、荷载要求计算型材的壁厚规格，大跨度安装场景可选用壁厚更厚的规格，小跨度、轻载场景可选用薄壁规格控制成本，不同壁厚的型材截面槽道尺寸保持统一，配件可通用互换，降低项目的配件备货种类。
