工业用多槽带散热筋铝型材结构件

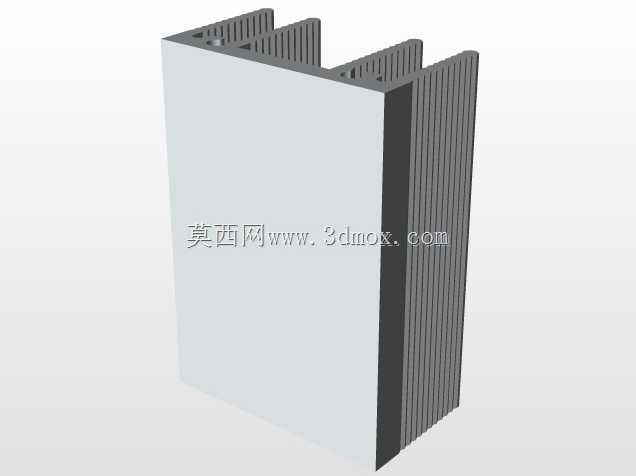

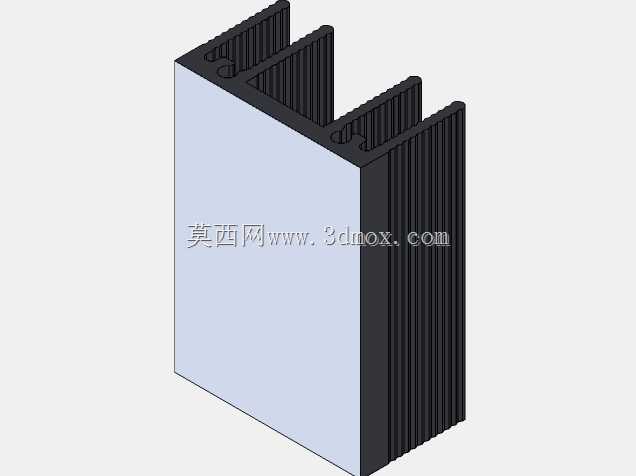

　　这款多槽带散热筋的铝制构件，是工业设备框架、电子设备散热安装场景里常用的定制化挤压型材件，日常在工控机柜内部安装导轨、功率器件散热固定、自动化设备侧边走线承托的场景中出镜率很高。从结构设计来看，构件主体采用矩形空心腔体作为主承载结构，这种空心设计一方面能在保证整体抗弯抗扭强度的前提下大幅降低构件自重，减少安装时的整体负载，另一方面空心腔体也可以作为设备内部走线的隐藏通道，避免线缆外露造成的剐蹭、积尘问题，适配工业现场整洁布线的需求。构件一侧设计了三道平行的内凹卡槽，卡槽的槽宽与槽深经过尺寸校核，能够适配标准的M4、M5规格T型螺栓直接滑入安装，不需要在型材上额外打孔攻丝，安装时可以根据实际装配位置灵活调整固定点的位置，

　　大幅降低现场装配的调整难度，也方便后期设备改造时的构件位置调整。构件的另一侧设计了密集的竖向平行散热筋，筋条的厚度控制在1.5mm，筋条间距保持3mm，这种尺寸比例既能够保证挤压成型时铝液填充饱满，不会出现缺料、筋条变形的成型缺陷，又能最大化构件与空气的接触面积，当构件作为功率器件的安装基座时，器件工作产生的热量可以通过接触面快速传导到整根型材，再通过密集的散热筋与流通空气完成热交换，不需要额外加装散热风扇就能满足中小功率器件的散热需求，降低设备的整体噪音与能耗。从安装边界来看，构件的整体截面宽度控制在80mm，厚度方向尺寸为120mm，单根标准长度可以做到6米，能够适配大多数标准机柜的内部安装尺寸，

　　构件的两个端面都做了平整的铣削处理，多根型材拼接时可以做到端面贴合紧密，拼接后的整体平面度误差控制在0.2mm以内，不会出现拼接台阶影响安装平面度的问题。构件的卡槽内侧做了0.1mm的微小倒角，既能够去除挤压成型产生的毛刺，避免安装时划伤操作人员或者线缆外皮，也能让T型螺栓在槽内滑动时更加顺畅，不会出现卡滞的问题。散热筋的顶端同样做了微小的圆角处理，避免尖锐的筋条边缘在搬运、安装过程中造成磕碰划伤。在实际使用场景中，这类型材除了作为机柜内部的安装构件，也可以作为小型自动化设备的侧边立柱，配合对应的角码连接件快速搭建设备框架，相比传统的方管焊接框架，这种铝型材构件搭建的框架不需要做焊接后的打磨、喷漆处理，组装完成后即可直接使用，

　　而且后期拆解、调整、改造都非常方便，不会像焊接框架那样一旦成型就难以改动。在做三维建模的时候，这类构件需要重点关注卡槽的尺寸公差，因为卡槽要和标准T型螺栓配合，槽口的宽度公差需要控制在±0.1mm以内，公差过大会导致螺栓在槽内晃动，固定后容易出现松动，公差过小则会导致螺栓无法顺利滑入槽内，影响装配效率。散热筋部分的建模需要注意筋条与主体连接处的圆角过渡，避免出现直角连接造成的应力集中，因为型材在挤压成型后冷却过程中，直角位置容易出现应力集中导致的型材变形，连接处做R0.5mm的圆角过渡，既能够缓解应力集中问题，也能提升挤压模具的使用寿命，减少模具在筋条位置的开裂风险。另外，构件的空心腔体壁厚设计为2mm，这个厚度是经过强度校核的，当构件作为1米跨度的水平承托件时，中间位置的最大挠度不会超过0.5mm，能够满足安装普通工控器件、小型传感器的承重需求，不会因为承重出现明显的下弯变形。如果是用于承重要求更高的场景，也可以在空心腔体内部穿入钢制加强条，进一步提升构件的整体承重能力，不需要重新开模制作型材，适配不同场景的使用需求。
