手推式卷料搬运转向操作工装结构

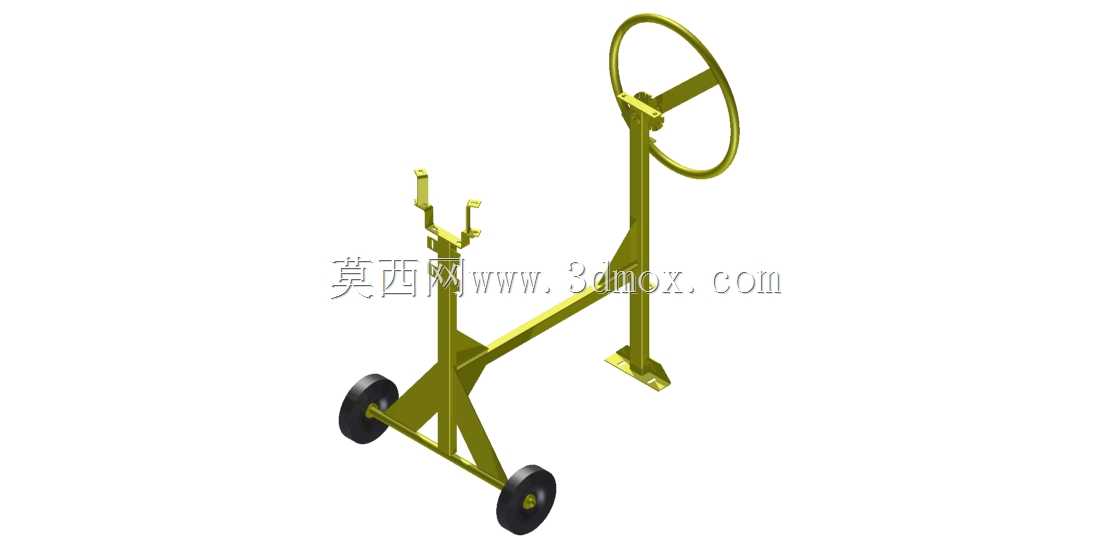

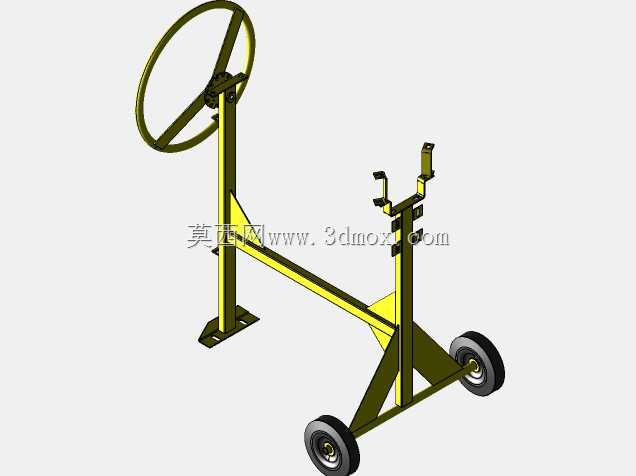

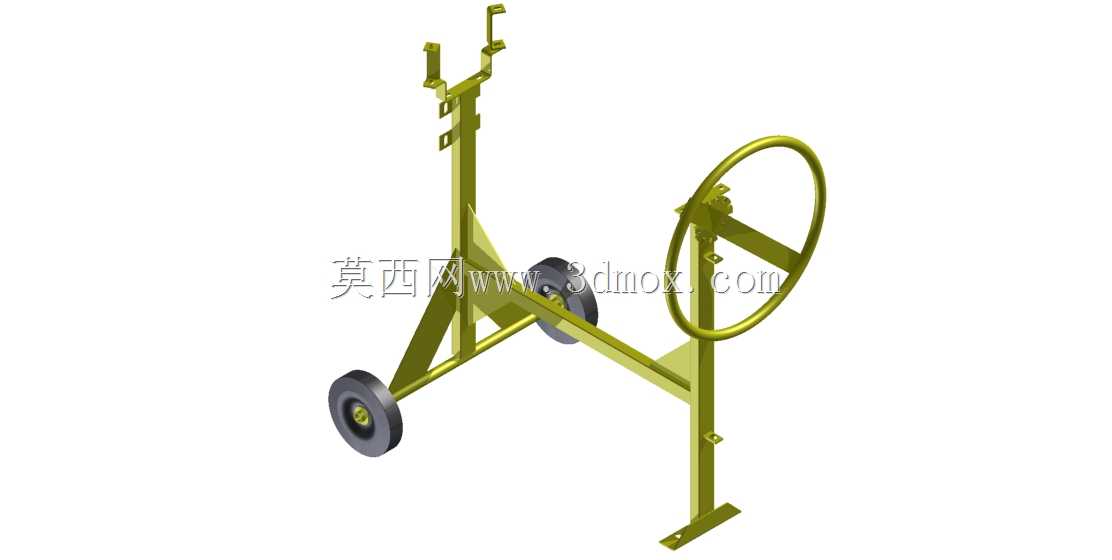

　　在车间卷材、盘类工件的短距离转运作业场景里，这类带转向操控轮的手推工装，主要解决大直径盘状物料、成卷线材或环形工件的人工转运难题，适配厂区内部通道狭窄、无法通行机动叉车的作业区域，比如机加工车间工序间的工件周转、仓储区域的货位调整、装配线旁的物料补给等场景，能大幅降低人工抬运的劳动强度，同时避免工件搬运过程中磕碰损伤。从结构功能来看，这套工装采用三角支撑的框架式焊接结构，底部配置两个定向脚轮作为行走承载部件，上方设置环形转向操控手轮，通过立式转轴连接下部支撑框架，操作人员握持手轮即可灵活控制行进方向，转向过程无卡滞，最小转弯半径可适配1.2米宽的车间通道，满足狭窄区域的转向需求。工装前部设置双叉式承载托臂，

　　托臂间距可适配常规内径的卷料内孔，托臂端部设置限位挡块，防止转运过程中卷料从托臂上滑脱，承载侧的立式支脚在工装停靠时可接触地面，形成稳定的三点支撑，避免停靠时工装侧翻，停靠状态下无需额外支撑即可稳定放置卷料，方便操作人员上下料作业。设计过程中优先考虑了人工操作的人机工程学，转向手轮的安装高度设置在成年人腰部以上、胸部以下的区间，操作人员站立状态下无需弯腰或抬臂即可轻松操控，手轮直径适配成年人手掌握持宽度，轮缘做圆滑过渡处理，长时间操作不会产生硌手的问题。框架主体采用矩形钢管焊接成型，焊接位置做满焊处理后打磨焊渣，整体做防锈涂覆处理，结构自重控制在单人可推动的范围内，额定承载状态下推行阻力不超过150N，

　　普通成年操作人员即可轻松完成满载转运作业。从安装边界与尺寸适配来看，两个行走脚轮的轮距设置为600mm，托臂的最低高度距离地面200mm，可适配常规高度的物料架、机床工作台的上下料高度，转运过程中卷料最低点距离地面留有100mm以上的安全间隙，避免经过车间地面凸起、减速带时刮蹭地面。立式转轴的位置设置在两个行走轮轴线的前方，转向时手轮的转动角度与前轮转向角度呈1:1对应，操控逻辑直观，新操作人员无需长时间培训即可熟练操作。托臂的承载面做防滑处理，与卷料内孔接触的位置设置柔性衬垫，避免刮伤工件内孔表面，对于表面质量要求较高的精加工卷类工件，也能安全转运不会产生外观损伤。工装整体没有复杂的传动部件，日常维护仅需定期给脚轮轴承、

　　转向转轴加注润滑脂即可，维护成本极低，适合多频次、长时间的车间日常转运作业使用。在实际使用过程中，这类工装可替代传统的手动液压叉车完成小吨位卷料的转运作业，相比液压叉车，其结构更简单、购置成本更低，转向更灵活，在通道狭窄的作业区域优势更为明显，同时其环形手轮的设计相比普通手推小车的推杆，转向操控精度更高，在需要精准对位的上下料场景下，操作人员可通过微调手轮角度，让托臂精准对准卷料内孔，减少对位调整的时间，提升上下料作业效率。框架的三角结构设计让整体受力分布更均匀，满载状态下框架的变形量控制在1mm以内，长期使用不会出现框架开焊、变形的问题，脚轮采用高弹性聚氨酯材质，行走时噪音低，不会损伤车间环氧地坪地面，同时具备一定的减震能力，转运精密工件时不会因为地面颠簸造成工件表面磕碰损伤。停靠支脚的底部设置橡胶防滑垫，停靠在光滑地面上也不会出现滑移问题，上下料过程中工装保持稳定，不会因为工件放置时的冲击力产生移位。
