150mm规格轴流散热冷却风机结构

　　在工业电控柜、小型工业设备、大功率电子装置的散热设计环节，风冷散热是可靠性最高、维护成本最低的散热方案，而150mm规格的轴流冷却风机，是中小功率设备散热选型中覆盖场景极广的一类部件。这类风机的核心作用是通过定向空气流动，带走密闭腔体内部功率元件、发热部件工作时累积的热量，将腔体内温度维持在元器件允许的工作温度区间内，避免因过热导致的元件性能衰减、寿命缩短甚至热失效故障。从实际应用场景来看，这类150mm规格的冷却风机，常被用在壁挂式小型电控柜侧面通风位、小型激光设备的光路腔体散热、工业UPS电源的内置散热、小型空压机的机身通风，甚至部分商用制冷设备的冷凝器辅助散热场景中，适配的安装空间通常预留有150-160mm见方的安装位，

　　安装面到腔体内部的预留深度通常不低于60mm，能够容纳风机整体的结构深度。从产品功能特性来看，这类轴流冷却风机采用直驱式结构，叶轮与电机转子直接连接，没有额外的传动结构，运行过程中的传动损耗极低，同时结构部件少，长期运行的故障点更少，适合连续不间断的工业运行场景。风机的外框采用一体式注塑成型结构，四个边角预留有标准的安装固定孔位，孔位间距匹配行业通用的安装尺寸，不需要额外定制安装支架，就可以直接固定在机柜面板或者设备安装梁上，安装时只需要在固定位加装橡胶减震垫，就可以大幅降低风机运行时传递到设备壳体的振动，减少振动带来的紧固件松动、元件共振损伤问题。叶轮的叶片采用大倾角后掠式设计，这种叶片构型在相同转速下能够获得更高的送风效率，

　　同时叶片边缘做了切角修型处理，能够降低叶片切割空气时产生的涡流噪音，在常规工业运行环境下，风机运行的噪音不会对周边操作人员造成明显的干扰。从设计思路层面来看，这款风机的结构设计优先平衡了送风效率、运行噪音与结构可靠性三个核心指标。外框的导风圈采用圆弧过渡结构，能够减少空气进入风机叶轮时的进气紊流，降低进气阻力，提升风机的实际送风风量；叶轮中心的电机端盖采用全包覆结构，能够阻挡灰尘、水汽直接进入电机轴承位置，延长轴承的使用寿命，适配多粉尘、轻度潮湿的工业车间环境；电机的绕组采用耐高温漆包线缠绕，能够在较高的环境温度下持续工作，不会因为自身发热叠加环境温度导致绕组绝缘层老化失效。在安装边界方面，这款风机的标称外形尺寸为150mm见方，

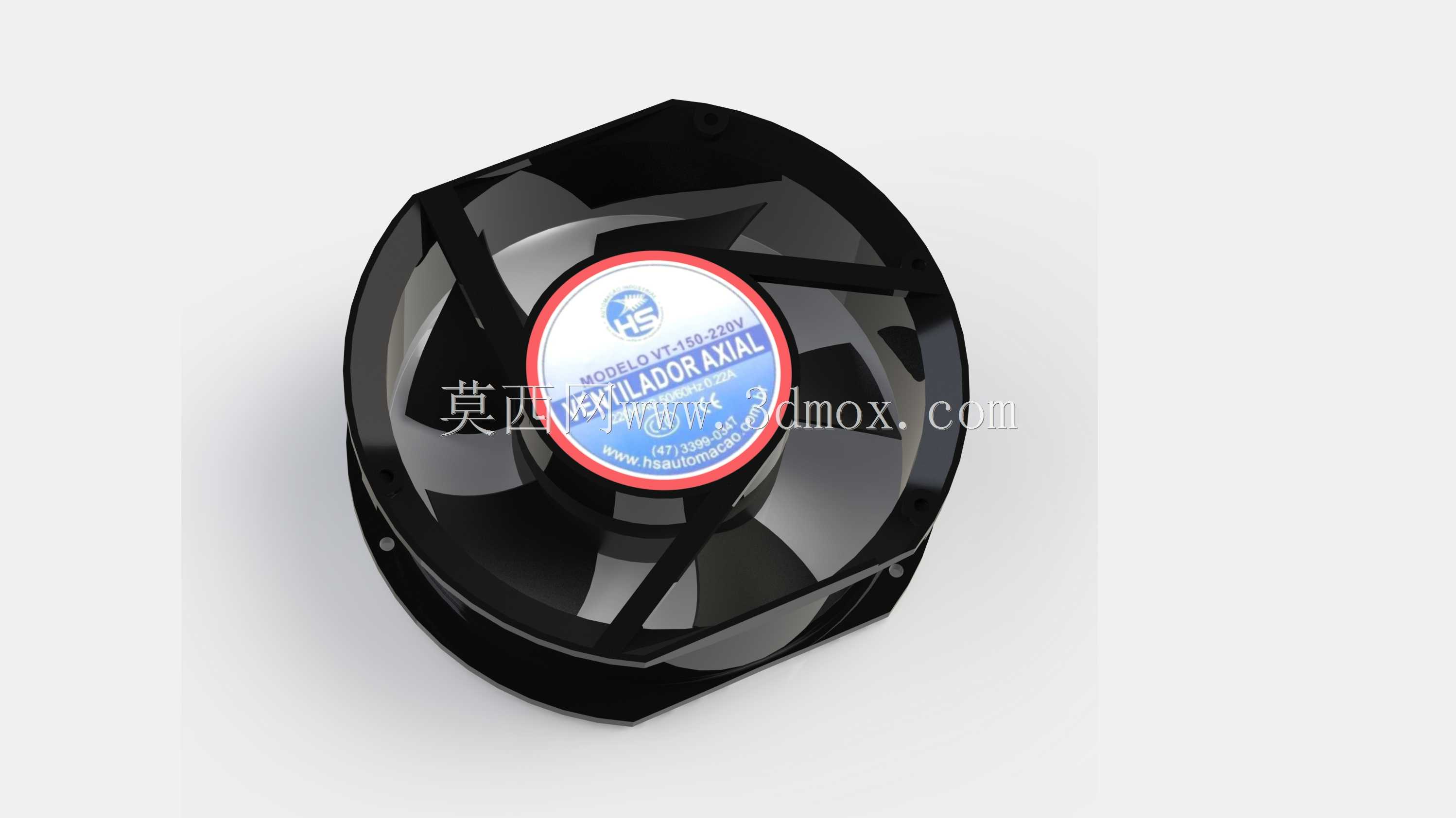

　　实际外框的对角尺寸控制在170mm以内，安装孔的中心距为135mm左右，安装时需要注意风机的出风方向标识，避免装反导致送风方向错误，影响散热效果；风机的供电引线从外框侧边的出线槽引出，出线位置做了防拉扯的应力释放结构，安装布线时不需要额外对引线做固定防护，就可以避免长期振动导致的引线根部断线问题。在结构建模过程中，需要重点关注外框安装孔的位置公差，通常安装孔与面板固定孔的位置公差需要控制在±0.3mm以内，避免出现安装对位困难的问题；叶轮与外框内壁的间隙需要均匀控制在2-3mm，间隙过大会导致送风回流，降低散热效率，间隙过小则容易因为叶轮运行时的微小振动出现擦碰异响，甚至导致叶轮卡滞。另外，风机中心的标识区域做了凹陷式设计，粘贴标识后不会突出叶轮表面，避免标识在高速旋转时出现起翘、脱落的问题，同时凹陷结构也不会影响叶轮整体的动平衡精度，保证风机在额定转速下运行平稳，不会出现异常振动。
