3/4英寸规格卢瓦式衬套结构设计

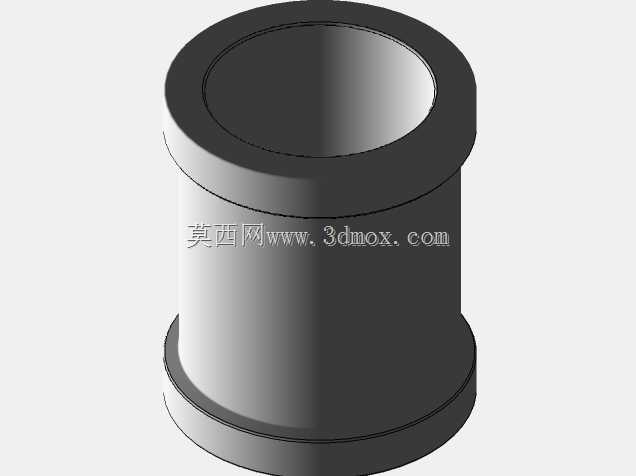

　　这类3/4英寸规格的衬套类零件，在流体管路配套、轻载传动支撑场景中应用十分广泛，日常做设备改造、小型工装搭建时经常会用到这类标准规格的衬套，很多做小型液压回路、气动管路布局的工程师，在做穿板固定、轴端防护的时候，都会优先选用这类尺寸成熟的衬套结构，不用从零开始做尺寸验证，能省不少前期选型的时间。从结构上看，这个零件整体为带双侧凸缘的筒状结构，主体为等径通孔设计，两端的凸缘宽度均匀，凸缘外径大于筒体主体外径，这种结构设计首先是解决了安装时的轴向定位问题，安装时筒体部分穿过安装基板的预留孔，两端凸缘分别卡在基板两侧，不需要额外加装轴向挡圈或者定位销，就能限制衬套在安装孔内的轴向窜动，对于经常需要拆装维护的管路或者转动副位置，

　　这种结构能大幅降低维护时的零件损耗，不会因为反复拆装把定位件弄丢。做这个结构的三维建模时，首先要确认的是安装边界尺寸，3/4英寸对应的通径尺寸要匹配对应规格的管路或者轴件，内壁的粗糙度要求要根据使用场景调整，如果是作为流体管路的衬套，内壁要做顺滑过渡，不能有台阶或者锐边，避免流体经过时产生紊流或者截留杂质；如果是作为转动副的支撑衬套，内壁要预留润滑脂的存储微结构，不过这个版本的模型是基础通用款，内壁为光滑直面，适配大多数无特殊润滑要求的轻载场景。筒体的壁厚设计要兼顾结构强度和安装空间，不能做的太厚导致安装孔需要开的过大，挤占周边的零件布局空间，也不能做的太薄导致受压时出现形变，尤其是在管路有一定压力的场景下，

　　壁厚不足会导致衬套被压溃，出现密封失效的问题。两端凸缘的厚度也要匹配安装基板的厚度公差，凸缘太厚会导致安装后衬套突出基板表面太多，影响周边管路或者连接件的贴合，凸缘太薄则会导致定位强度不足，受轴向力的时候凸缘容易变形翻边，失去定位作用。建模过程中，筒体和凸缘的衔接位置要做微小的圆角过渡，不能直接做直角衔接，直角位置在受应力的时候很容易出现应力集中，长期受交变载荷的话会从衔接位置开裂，这个圆角的尺寸不需要太大，控制在0.2到0.5毫米之间就足够，既不会影响安装时的贴合度，又能有效分散应力。实际应用的时候，这类衬套如果用在气动管路穿板位置，一般会在凸缘和安装板之间加装薄密封垫，避免管路漏气；如果用在轻载转轴的支撑位置，

　　会在外壁和安装孔之间涂少量厌氧胶，防止衬套跟着转轴一起转动，出现磨损安装孔的问题。很多新手工程师在做这类衬套选型的时候，容易只关注内径尺寸，忽略凸缘的外径和厚度，结果买回来的零件装上去之后凸缘卡不住安装孔，或者凸缘太大和周边的零件产生干涉，最后只能临时打磨修改，既耽误工期又影响零件的结构强度。这个模型的结构做了等壁厚设计，加工的时候不管是用车床加工棒料，还是用注塑工艺批量生产，都能很好的保证尺寸一致性，不会出现壁厚不均导致的零件变形问题，尤其是用尼龙或者聚四氟乙烯这类非金属材料加工的时候，等壁厚结构能大幅降低冷却过程中的形变率，成品合格率更高。另外这个衬套的通孔为全通设计，没有内置台阶或者节流结构，属于通用型的衬套基础件，工程师在实际使用的时候，可以根据具体的工况需求，在这个基础结构上做二次修改，比如在内壁加导向环槽，或者在凸缘上打固定螺丝孔，适配不同的安装需求，不用从零开始绘制基础筒体，能节省不少建模的时间。做装配验证的时候，要注意衬套的安装孔公差配合，如果是间隙配合，安装孔的尺寸要比筒体外径大0.02到0.05毫米，方便拆装更换；如果是过盈配合，过盈量要控制在0.01到0.03毫米之间，过盈量太大会导致压装的时候衬套变形，内径缩小影响轴件或者管路的穿过，过盈量太小则会导致衬套在孔内松动，使用过程中出现移位。
