双孔铰接式连接支座结构设计

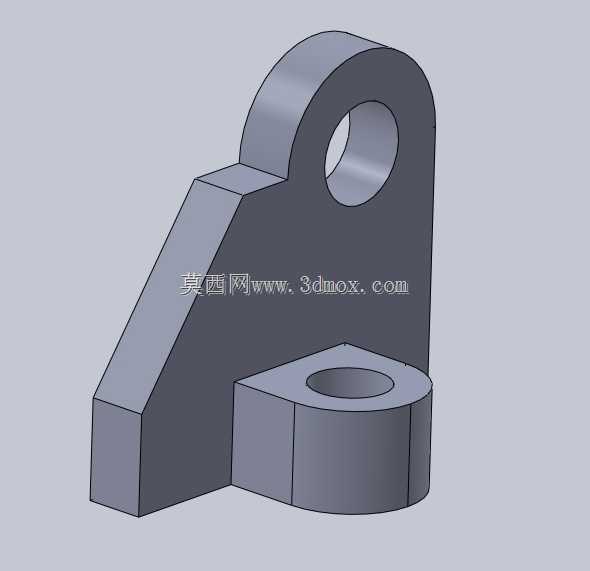

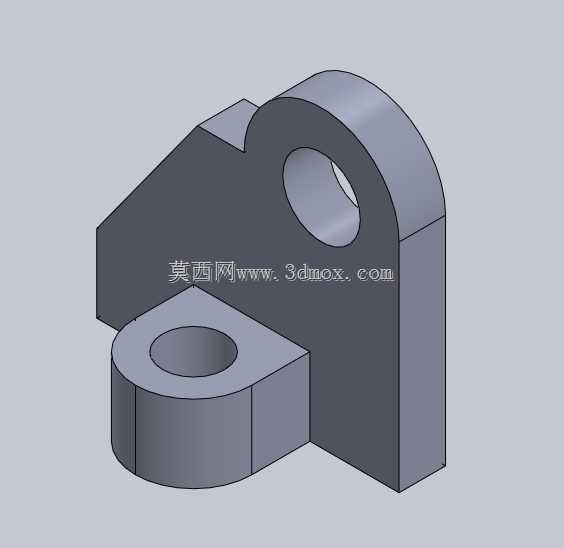

　　这类双孔铰接支座在轻工自动化输送线、小型工装夹具的摆臂联动结构中十分常见，日常做非标设备改型时经常会碰到类似的安装需求。从结构功能来看，上部带通孔的凸耳主要用于穿装铰接销轴，和摆杆、连杆类运动部件形成转动副，下部带沉孔的圆柱安装座则通过螺栓紧固在设备机架基准面上，承担整个铰接点的载荷传递，斜向连接的筋板结构是整个零件的受力核心，需要同时承受摆臂往复摆动带来的拉压交变载荷与侧向倾覆力矩。

　　设计这类零件时，首先要确认安装边界的约束条件：下部圆柱安装座的外径要匹配机架上预先加工的安装沉台尺寸，沉孔的孔径要对应所选的内六角圆柱头螺栓规格，保证螺栓头能完全沉入孔内不突出安装面，避免和周边运动部件产生干涉；上部铰接孔的内径要和选配的销轴直径保持过渡配合，孔的轴向长度要满足销轴的穿装长度要求，同时要预留足够的挡圈安装槽位，防止销轴工作时轴向窜动。斜向筋板的厚度取值不能盲目照搬经验值，要结合铰接点的最大摆动力矩核算截面抗弯模量，筋板和上下两个安装凸台的衔接处要做足够半径的圆角过渡，避免应力集中导致零件在交变载荷下出现疲劳断裂，很多新手设计时容易忽略过渡圆角，做样机测试时往往在衔接位置最先出现裂纹。

　　从实际应用场景来说，这类支座常作为小型连杆机构的固定铰接点，比如包装设备的料门摆臂支撑、工装夹具的压臂转动基座、输送线的挡料板铰接座都能用到这类结构。设计时还要注意零件的整体外轮廓不能超出安装区域的空间边界，上部凸耳的外圆弧半径要控制好，保证摆臂摆动到极限角度时，凸耳边缘不会和摆臂本体发生碰撞；下部安装座的底面要设计成完整的平面，保证和机架安装面完全贴合，避免安装时出现翘曲导致铰接孔轴线偏移，进而引发连杆运动卡滞、销轴异常磨损的问题。

　　建模过程中要优先保证两个孔的轴线平行度公差，两个孔的中心距尺寸要严格匹配连杆机构的运动学计算值，一旦中心距出现偏差，整个连杆机构的运动行程就会和设计值产生偏差，严重时会出现机构死点或者运动干涉。零件的壁厚要尽量保持均匀，避免后续如果采用铸件加工时出现缩孔缺陷，如果是采用板材铣削加工，就要注意斜筋位置的走刀路径规划，减少不必要的材料去除量，降低加工成本。另外上部铰接孔的内壁要标注合适的表面粗糙度要求，因为这个面是和销轴直接摩擦的配合面，粗糙度太差会加速销轴磨损，缩短整个铰接副的使用寿命，下部安装沉孔的粗糙度要求可以适当放宽，毕竟只是螺栓过孔，不需要太高的加工精度。

　　很多工程师在设计这类支座时容易犯的错误是只关注静态载荷下的强度，忽略了运动过程中的惯性冲击，实际上设备高速往复摆动时，铰接点的瞬时冲击载荷往往是静态载荷的2-3倍，所以核算强度时要乘以对应的动载系数，筋板的厚度和圆角半径都要留够安全余量。同时还要考虑装配工艺性，上部铰接孔的端面要和孔轴线保持垂直，不然销轴穿装后会出现偏斜，导致转动阻力变大，下部安装座的螺栓过孔要比螺栓直径大1-2mm，预留一定的安装调整余量，方便装配时微调支座的位置，保证铰接点和连杆的对中精度。
