带弧形卡口双安装孔异形连接固定座

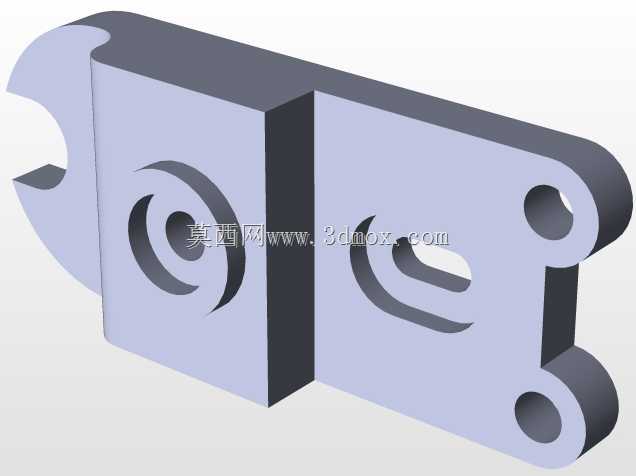

　　在轻工自动化输送线、小型工装夹具的侧边定位场景里，这类带单侧弧形卡口的异形固定座，常被用来完成杆类构件与平板机架的快速卡接固定，相比传统双侧螺栓抱紧式固定座，它的单侧开口卡口能让操作人员不用完全拆卸杆端的限位件，就能直接把杆件卡入定位位置，大幅缩短产线换型调整时的构件拆装时间，在频繁更换工装治具的电子组装线侧边定位工位上，这类结构的固定件能减少至少三成的拆装调整工时。从结构设计逻辑来看，这个固定座采用分体式叠合的块体结构，主体分为两个厚度一致的矩形安装块段，两段块体之间通过中间的实体连接段连为整体，既保证了整体的结构刚性，又在两段块体上预留了独立的安装孔位，两个带沉台的圆形安装孔分别布置在右侧块体的上下对角位置，

　　安装时可以穿入内六角螺栓直接固定在型材机架的安装面上，沉台结构能让螺栓头完全埋入座体内部，不会突出座体表面干涉后续安装的其他构件。左侧的弧形卡口做了内凹的圆弧曲面设计，圆弧的曲率和需要卡接的圆杆外径完全匹配，卡口的开口宽度略小于圆杆直径0.2到0.3毫米，卡入后依靠材料本身的微量弹性变形抱紧圆杆，同时卡口的上下边缘做了小尺寸的导向倒角，能让圆杆卡入时自动导正位置，不会出现卡滞剐蹭的问题。在座体的中间连接段位置，设计了一个异形的镂空槽，这个槽型不是单纯的减重设计，槽的内轮廓刚好和配套的锁紧弹片外形匹配，安装时弹片嵌入槽内，当圆杆卡入卡口后，弹片会从侧面顶住圆杆的柱面，抵消设备运行时产生的振动冲击力，

　　避免圆杆在卡口内出现轴向窜动或者周向转动，不需要额外加装顶丝就能完成锁紧定位，减少了装配时的零件数量。从安装边界尺寸来看，整个固定座的总厚度控制在20毫米以内，右侧两个安装孔的中心距和常用的40系列铝型材安装孔位中心距完全匹配，不需要在型材上重新打孔攻丝，直接利用型材自带的T型槽就能完成安装，左侧卡口的中心高度和安装面的距离为35毫米，刚好适配常用的直径12毫米、16毫米的导向圆杆安装高度要求，不会出现杆系安装后和机架面干涉的问题。座体的所有外露棱边都做了R1的圆角处理，一方面是避免安装时锋利的棱边划伤操作人员，另一方面也能减少应力集中，在设备长期运行产生振动的工况下，不会出现棱边位置的应力开裂问题。在实际选型使用时，

　　这类固定座适合用在载荷不大的定位场景，比如传感器安装杆的固定、小型导向杆的端部定位、管线梳理时的管卡座固定，相比标准的方形固定座，它的单侧卡口结构在需要频繁拆装杆类构件的工位上优势更明显，不需要把杆上所有的附属零件全部拆下就能完成固定座的位置调整，在多品种小批量的柔性生产线上，这类异形固定件的适配性远高于标准规格的通用固定座。建模过程中需要重点关注卡口圆弧面的尺寸公差，圆弧直径的公差要控制在正0.1毫米以内，如果圆弧尺寸偏大，卡入后会出现间隙导致杆件晃动，尺寸偏小则会导致卡装困难甚至无法装入；另外两个安装孔的位置度公差也要控制在0.05毫米以内，保证安装时能和铝型材的槽位精准对齐，不会出现螺栓穿入困难的问题；中间镂空槽的尺寸要和配套弹片的尺寸做间隙配合，间隙控制在0.1毫米左右，既保证弹片能顺利嵌入，又不会因为间隙过大导致弹片在槽内晃动失去锁紧作用。
