三爪式机械拉马拆卸工具结构设计

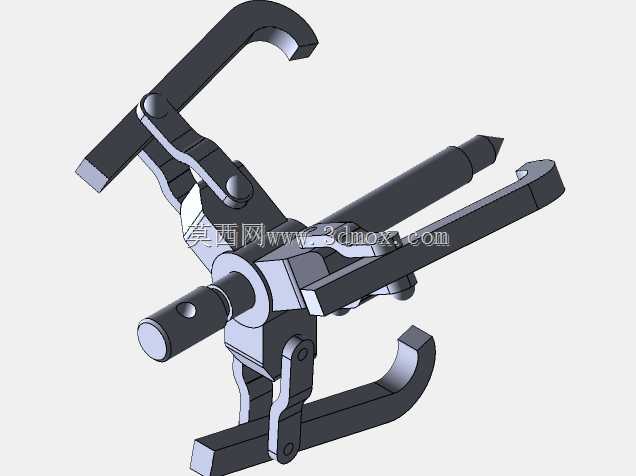

　　在设备运维与机械装配场景中，轴系零部件的无损拆卸一直是一线维修人员高频面对的作业需求，过盈配合的轴承、皮带轮、联轴器等部件，若采用撬棍敲击、蛮力拉扯的方式拆卸，极易造成轴颈损伤、配合面变形，甚至导致整个轴系组件报废，三爪拉马正是针对这类作业场景开发的专用手动拆卸工具。这款三爪结构的拉马采用中心顶杆配合三爪同步勾拉的作业原理，作业时将三个勾爪均匀卡合在待拆卸零件的外缘端面，旋转中心顶杆使其端部顶紧待拆部件的轴心定位孔，持续施加旋转扭矩时，顶杆的轴向反作用力会通过爪臂传递到待拆零件上，平稳将零件从轴段上沿轴向拉出，全程受力均匀，不会对轴和待拆零件造成偏载损伤。从结构设计来看，三个爪臂采用铰接式连接结构，可沿铰接点转动调整开合角度，

　　适配不同直径尺寸的待拆卸零件，爪臂末端的勾头做了加厚直角处理，卡合零件端面时接触面积充足，不会因为受力集中出现滑脱、崩边的问题；中心顶杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载能力更强，长时间承受大轴向载荷时不会出现滑牙、螺纹变形的问题，顶杆的前端做了锥形定位头，可快速对准轴端的中心孔，保证顶推过程中整个拉马与轴系保持同轴，避免偏载。爪臂与中心滑套的连接采用滑槽配合销轴的结构，调整爪臂开合范围时，销轴可沿滑套上的导向槽滑动，调整到适配位置后可通过锁紧结构固定爪臂位置，防止作业过程中爪臂外张滑脱。考虑到现场维修的复杂工况，整个拉马的结构没有多余的零散零件，所有铰接点都做了防脱设计，

　　避免高空作业或者狭窄空间作业时零件掉落遗失；顶杆的尾部设计了穿杆孔，可配套加力杆使用，针对过盈量较大的配合部件，可通过加力杆增大输入扭矩，获得更大的拉拔力，无需额外搭配液压助力结构，纯机械结构的可靠性更高，不存在液压密封件老化漏油、泄压的问题，适合在高温、多尘、野外无电源的复杂工况下使用。从安装边界与适配尺寸来看，这款三爪拉马的爪臂最大开合直径覆盖常规中小型设备的轴承、皮带轮拆卸需求，最小开合直径可适配小尺寸的微型轴承拆卸，顶杆的有效行程满足常规轴系零件的拆卸拉出距离要求，作业时不需要额外搭配垫块或者延长接杆，只要保证三个爪臂均匀卡合在待拆零件的端面，顶杆对准轴端中心孔即可开展作业。在日常设备运维场景中，

　　这类手动三爪拉马是机修班组的标配工具，不管是车间生产线的电机轴承更换、减速机皮带轮拆卸，还是户外施工设备的联轴器拆解，都能快速完成作业，相比液压拉马，它的整体重量更轻，携带方便，不需要定期维护密封件、补充液压油，长期使用的维护成本极低。设计过程中针对爪臂的受力做了结构优化，爪臂的受力截面做了变厚度处理，勾头位置和铰接支点位置的截面厚度更大，承受拉拔力时的应力分布更均匀，不会出现局部应力集中导致的爪臂断裂问题；中心滑套与顶杆的配合螺纹做了调质处理，表面硬度更高，耐磨性能更好，频繁旋转顶杆作业时螺纹的磨损量更小，可长期保持稳定的传动精度。三个爪臂的铰接点采用同相位设计，开合过程中三个爪臂的角度始终保持一致，卡合零件时三个勾头的接触点处于同一垂直于轴线的平面上，拉拔过程中零件受力均匀，不会出现偏斜卡滞的问题，哪怕是新手操作，只要将爪臂卡合到位，旋转顶杆时就能平稳拉出零件，不需要反复调整位置。顶杆的锥形定位头做了圆角处理，顶紧轴端中心孔时不会刮伤中心孔的定位面，保证后续轴系装配时的定位精度不受影响，这一点对于需要反复拆装的精密设备轴系来说尤为重要，很多维修作业中轴端中心孔被顶伤后，会导致后续轴系找正、二次装配的精度下降，而圆角定位头的设计刚好规避了这个问题。
