可折叠三脚支撑调节支架结构设计

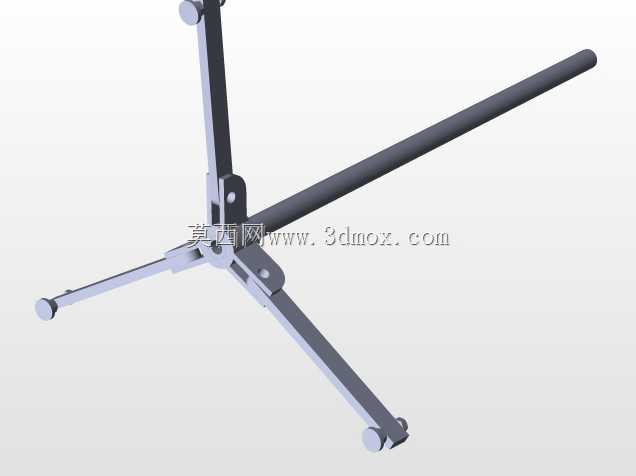

　　这款三脚支撑结构在日常工程场景里的适配范围很广，小到户外便携设备的临时架设，大到轻型检测工装的辅助承托，都能看到这类结构的身影。做结构设计的时候最先要考虑的是收纳与展开的平衡，毕竟这类支架核心优势就是便携，收拢状态下三根支腿要能贴合中心主轴排布，整体外轮廓控制在细长杆状，方便塞进设备包或者工具侧袋，不会占用过多储运空间。支腿和中心枢座的铰接位置是整个结构的受力核心，这里采用的是销轴铰接配合阻尼限位的设计，每根支腿都能独立调整张开角度，不需要额外的锁止扳手，调整到合适角度后依靠铰接面的预紧摩擦力就能保持姿态，应对不平整的地面时，可以单独调整某一根支腿的张开幅度，让中心安装面始终保持水平状态，不需要额外找垫片垫脚。

　　中心主轴的长度是结合常用架设高度确定的，过长会导致收拢后尺寸超标，过短则展开后架设高度不足，无法满足设备离地操作的需求，主轴顶端预留了标准的安装接口，可以直接搭配快装板固定轻型设备，不管是小型检测仪器、临时照明灯具还是户外作业的辅助定位工装，都能直接适配，不需要额外做转接件。支腿的末端做了圆头防滑处理，接触地面的位置没有尖锐棱角，既避免刮蹭作业场地的地面涂层，也能在光滑的地坪表面增加接触摩擦力，防止支架受力后出现滑移。设计的时候特意做了支腿张开角度的限位，每根支腿最大张开角度被限制在六十度，避免展开时支腿张角过大导致整体重心外移，出现侧翻的风险，当三根支腿都张开到最大限位时，整体支撑的覆盖直径刚好能保证重心落在支撑面的中心区域，

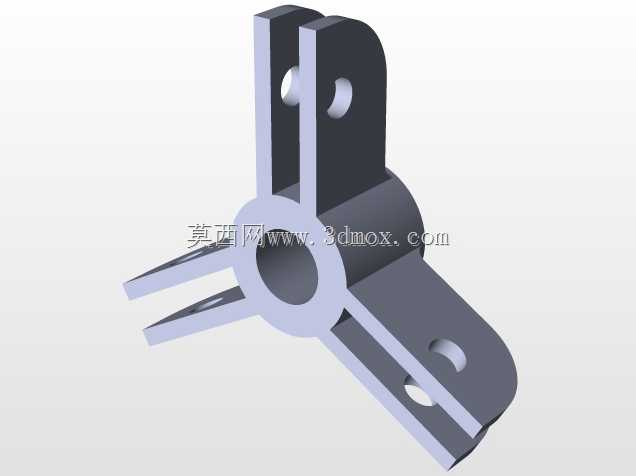

　　即使顶端设备有小幅的偏载，也能保持稳定不倾倒。从安装边界来看，收拢状态下整体最大外径不超过单根支腿的径向尺寸的三倍，长度和中心主轴基本一致，储运时不需要预留过大的存放空间；展开状态下支撑面的直径根据支腿张开幅度调整，最小支撑直径适合平整硬质地面使用，最大支撑直径适合松软或者不平整的户外场地，能获得更好的稳定性。结构上没有采用复杂的弹性锁扣或者快拆结构，所有铰接位置都是纯机械配合，日常使用几乎不需要维护，即使在有粉尘或者少量溅水的作业环境里，也不会出现锁止结构卡滞的问题，支腿采用等截面圆杆结构，受力时弯矩分布均匀，不会出现局部应力集中导致的支腿变形，中心枢座的三个铰接耳片做了加厚处理，销轴穿过的位置做了衬套强化，

　　长期反复折叠展开也不会出现铰接孔磨损松旷的问题。实际使用时，展开操作不需要额外的工具，单手握持中心主轴，另一只手把三根支腿依次掰开至合适角度就能完成架设，收拢时只需要把支腿向上推至贴合主轴即可，整个操作过程几秒钟就能完成，非常适合需要频繁转场的作业场景。在做三维建模的时候，每一个铰接位置的配合间隙都做了精准设定，既保证支腿转动时没有卡滞，也不会因为间隙过大导致支腿晃动，支腿的长度经过反复验算，保证在最大张角时支腿末端和中心主轴的垂直高度符合人体工程学操作高度，不需要操作人员弯腰或者抬臂过高就能操作顶端的设备。
