双立耳带孔楔形安装支座结构设计

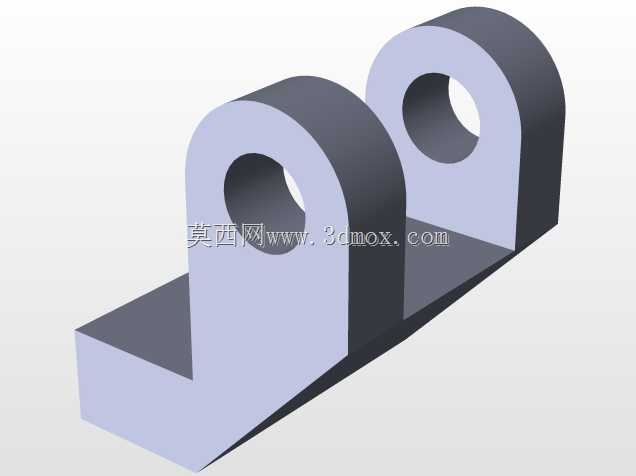

　　这类双耳楔形支座在轻工输送线、小型自动化工作站的铰接点位应用十分普遍，日常做线体改型、小型工装搭构的时候经常会碰到类似的结构需求，很多新手建模的时候容易忽略安装边界和受力方向的匹配，最后做出来的件要么装不上，要么受力后容易出现应力集中开裂的问题。先看实际使用场景，这类零件大多用在需要小角度摆动的铰接连接处，比如输送线侧挡的翻转限位架、小型工装的开合定位臂、非标设备上的防护门铰接支撑点位，它的底座是楔形斜底结构，不是常规的平底，这就意味着它的安装面本身就带预设倾角，不需要额外加装斜垫片调整角度，适配那些安装基面本身带斜度的机架部位，能减少装配时的调整工时，也避免垫片堆叠带来的连接刚性下降问题。两个带同轴通孔的立耳是核心功能部位，

　　孔的同轴度是加工和建模时必须优先保证的公差项，实际装配的时候这里会穿铰接销轴，连接摆动臂类零件，两个立耳的间距要和配套的摆臂端部厚度留合理的配合间隙，间隙太小装配时会卡滞，摆动的时候容易磨屑卡涩，间隙太大则会出现铰接点位窜动，长时间运行后销轴和孔的磨损会急剧加快。底座部分的楔形结构不是随便做的造型，斜度是匹配安装基面的倾斜角度来的，底座上预留的安装孔位（建模时可根据实际安装螺栓规格调整孔距和孔径）要和机架上的预装孔位完全对齐，底座的底面要做完全的平面贴合处理，不能出现翘曲，不然螺栓锁紧后零件会产生内应力，立耳的孔位会发生偏移，直接影响铰接的转动顺畅度。从设计思路上来说，这种结构优先要考虑受力方向，

　　铰接点位承受的径向载荷会通过两个立耳传递到底座，再分散到整个安装基面，所以立耳和底座连接的根部做了圆弧过渡，没有做直角衔接，就是为了避免应力集中，很多新手做这类结构的时候喜欢直接直角拉伸，实际加载后根部位置很容易出现裂纹，尤其是设备频繁启停、摆臂带冲击载荷的工况下，这个过渡圆角的尺寸不能太小，要根据立耳的厚度、承受的载荷大小匹配圆角半径。再看尺寸边界，两个立耳的外侧面间距不能超过安装位置的可用宽度，不然会和周边的机架结构产生干涉，立耳的总高度要保证铰接销轴穿入后，摆臂摆动到极限角度时不会和底座的楔形面发生碰撞，建模的时候一定要做摆动干涉检查，把摆臂的转动角度范围全部模拟一遍，确认全行程都没有剐蹭。

　　楔形底座的最薄端厚度不能低于强度要求的最小值，避免螺栓锁紧时底座被压变形，最厚端和立耳衔接的位置要和立耳的外侧壁平滑过渡，不要出现突兀的台阶，减少应力集中点的同时也能降低加工时的走刀难度。实际选型替换的时候，要先确认铰接孔的直径和配套销轴的匹配度，再核对底座的安装孔距、楔形面的倾斜角度是否和现场安装基面一致，不要只看外观相似就直接替换，不然装上去之后摆臂的初始角度不对，会导致整个机构的行程出现偏差。这类零件的材质一般根据使用工况选，常规无腐蚀的室内工况用普通Q235钢做表面发黑处理即可，有轻度腐蚀或者需要轻量化的场景可以选6061铝合金做阳极氧化，载荷较大的冲击工况则要选用45号钢做调质处理，提升整体的强度和抗冲击性能。建模的时候要注意，两个立耳的同轴孔最好一次拉伸切除成型，不要分别做两个孔的切除特征，避免出现同轴度误差，底座的楔形面和安装底面的角度要标注明确的公差，加工时这个角度如果偏差过大，安装后整个支座的立耳会出现歪斜，直接影响铰接部件的转动精度。另外立耳孔的端部可以根据需求做倒角处理，方便销轴穿入装配，也能去除孔口的毛刺，避免装配时割伤操作人员或者刮损销轴表面。底座的安装孔位建议做沉头设计，让螺栓锁紧后头部不突出底座表面，避免和周边运动部件发生剐蹭，沉头的深度要匹配所选螺栓的头部高度，保证螺栓锁紧后完全沉入沉孔内。
