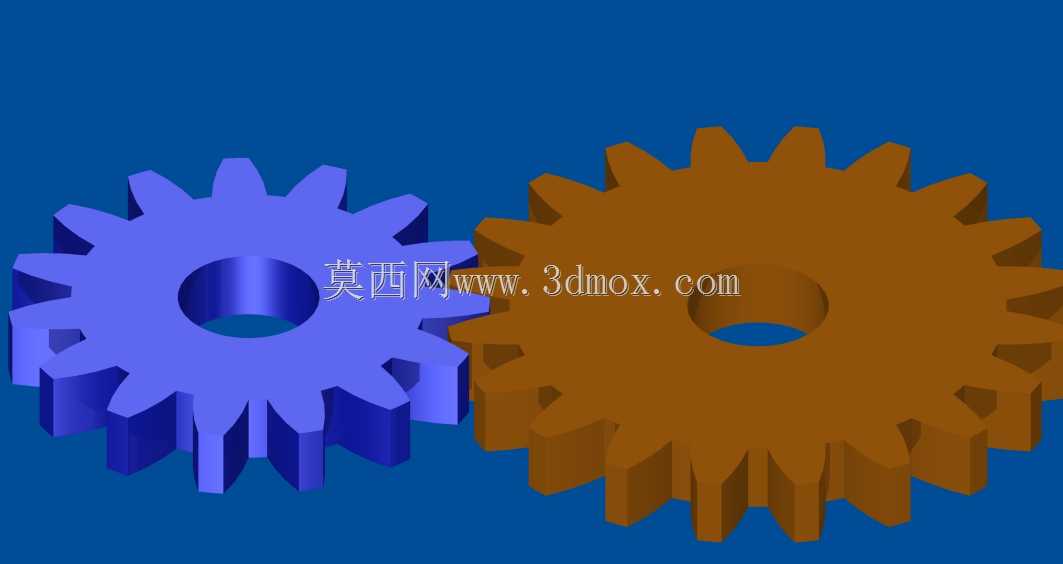

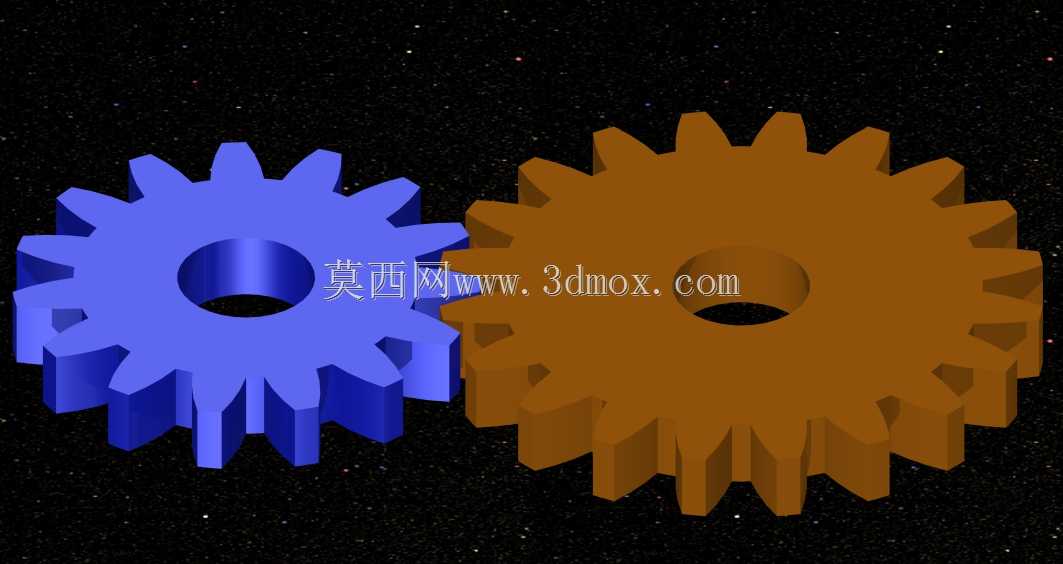

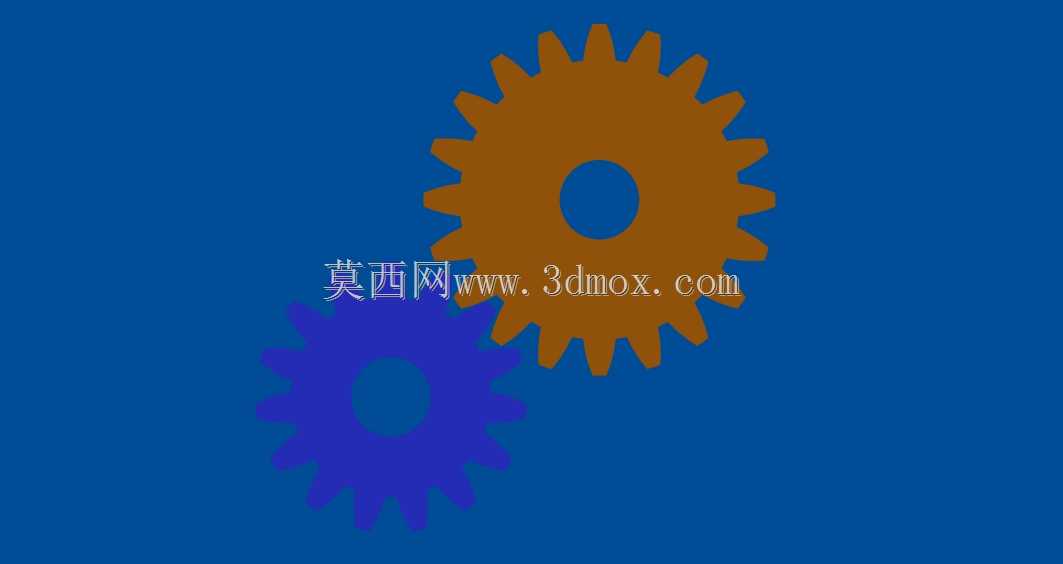

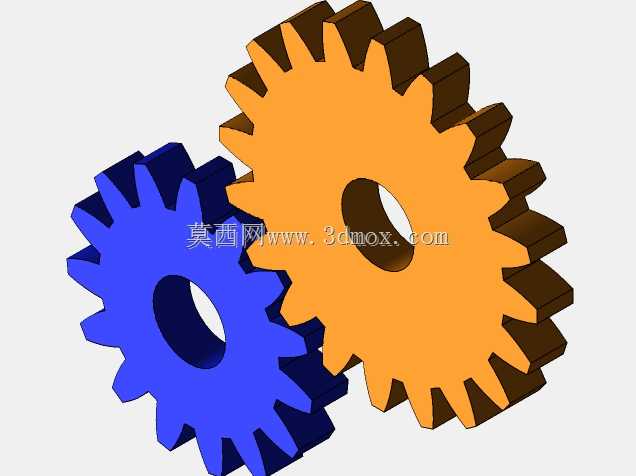

直齿圆柱齿轮啮合传动结构设计

项目分类:齿轮 发布时间:2021-12-10 ID:444928
  • 直齿圆柱齿轮啮合传动结构设计
  • 直齿圆柱齿轮啮合传动结构设计
  • 直齿圆柱齿轮啮合传动结构设计
  • 直齿圆柱齿轮啮合传动结构设计

  这套啮合齿轮结构是机械传动系统里最基础也最核心的动力传递单元,日常在轻工输送设备、小型机床进给机构、自动化生产线的分度传动段都能见到这类结构的身影,核心作用是在两根平行轴之间完成恒定转速比的动力传递,把输入端的扭矩平稳输送到执行端,不会出现链传动的多边形效应,也不会像带传动那样存在打滑丢转的问题,传动精度能满足多数中低速工况的使用要求。从设计逻辑上看,两个齿轮采用标准渐开线直齿齿形,齿廓压力角选用通用的20度取值,加工时可以直接用标准滚刀成型,不需要定制特殊刀具,量产加工的成本控制空间更大。两个齿轮的齿数存在固定差值,啮合时的传动比由齿数比直接确定,设计时已经做了齿侧间隙的合理预留,既不会因为间隙过大出现传动换向时的空程冲击,

  也不会因为间隙过小导致热胀后出现齿面卡滞、磨损加剧的问题。齿宽取值按照常规通用传动的经验系数设定,和齿轮分度圆直径保持合理比例,既能保证足够的齿面接触强度,不会在额定扭矩下出现齿面压溃变形,也不会因为齿宽过大导致载荷沿齿向分布不均,造成局部齿面过早磨损。安装边界上,两个齿轮的中心距严格按照两齿轮分度圆半径之和计算确定,轴孔采用标准光孔设计,可适配常用的圆柱传动轴,安装时只要保证两轴的平行度公差在允许范围内,就能保证齿面接触印痕沿齿长方向均匀分布,避免出现偏载断齿的风险。齿轮的轮毂厚度和轴孔直径匹配,能满足平键连接的强度要求,传递额定扭矩时不会出现键槽挤压变形的问题。实际使用中,这类直齿轮啮合结构不需要太复杂的维护,

  只要在啮合位置定期涂抹润滑脂,就能有效降低齿面磨损,延长整体使用寿命。不同于斜齿轮传动会产生轴向力,这套直齿啮合结构传动时不会对两端支撑轴承产生额外轴向载荷,支撑端只需要选用普通深沟球轴承就能满足使用要求,能降低整套传动机构的配套成本。设计建模时已经对齿根位置做了标准圆角过渡,避免齿根应力集中,在承受冲击载荷时能有效降低齿根断裂的风险,齿顶位置也做了微小倒角处理,既不会影响正常啮合,也能避免装配时齿顶锐边磕碰损伤,同时减少啮合过程中齿顶棱边挤压润滑油膜造成的润滑失效问题。这类齿轮传动结构的转速适用范围覆盖多数民用及工业通用设备的传动需求,在额定载荷范围内传动效率能保持在较高水平,能量损耗远低于蜗杆传动等大减速比结构,

  适合对传动效率有一定要求的中低速平行轴传动场景。建模过程中严格遵循渐开线齿形的生成逻辑,每个齿的齿形误差控制在通用机械允许的公差范围内,啮合时的重合度满足连续传动要求,不会出现传动中断、转速波动的问题,运转过程中传动平稳,噪音水平能满足普通车间设备的使用要求。
