同轴输入多级齿轮减速传动结构

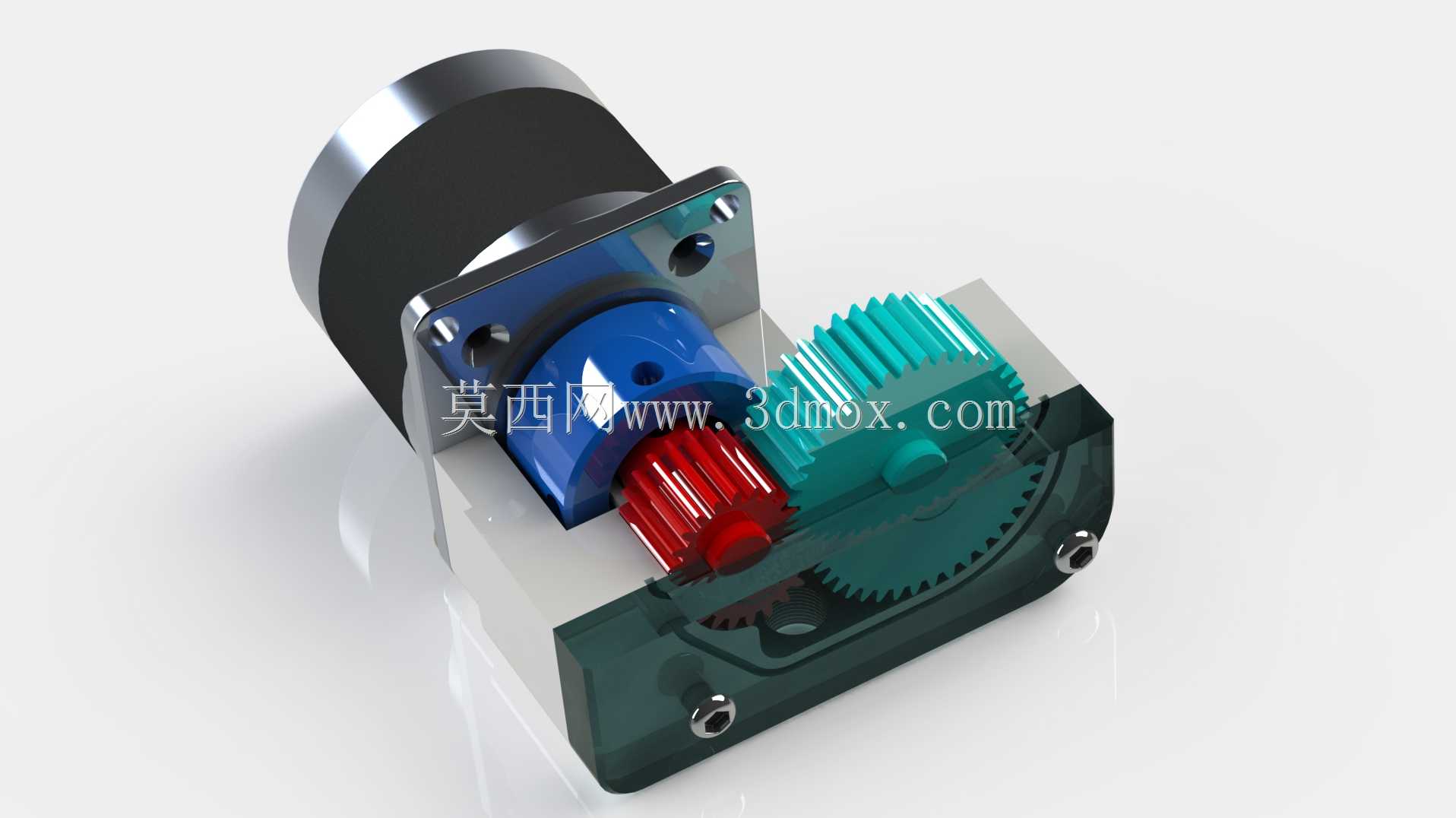

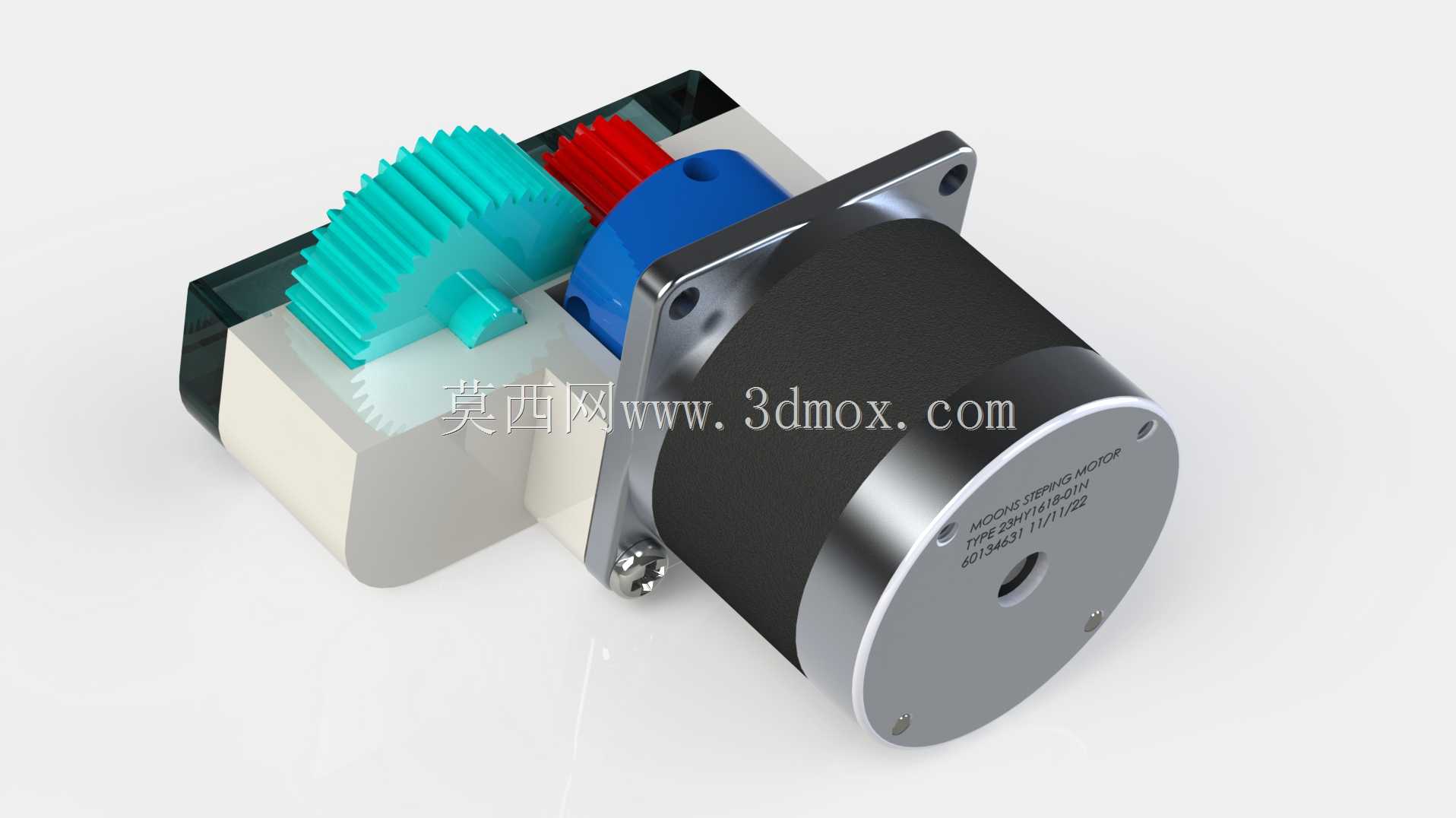

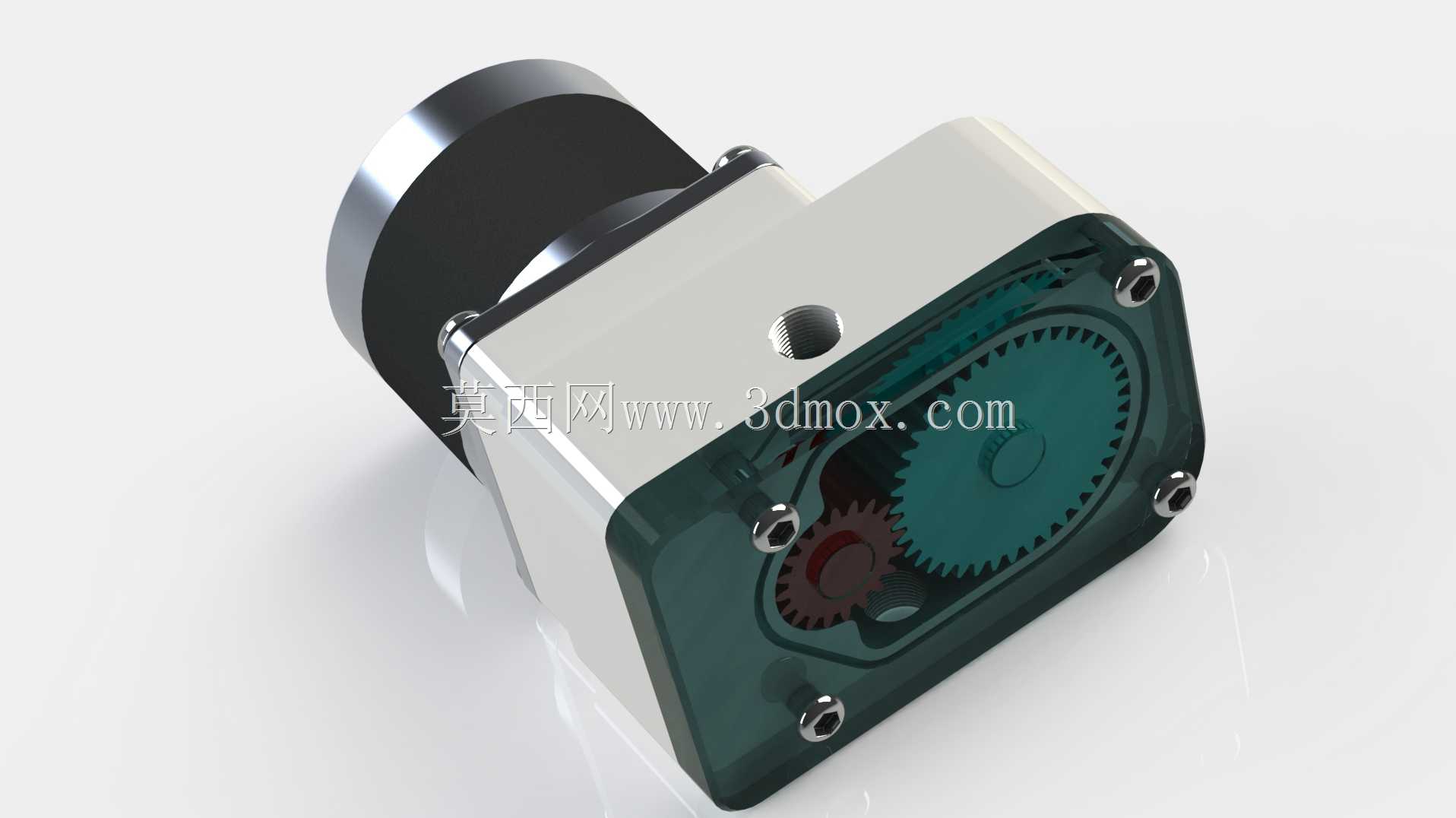

　　这套多级齿轮减速传动结构，常被配套在小功率动力输出场景中，作为原动机与执行端之间的扭矩转换、转速匹配核心部件使用，常见于小型输送线驱动单元、实验室搅拌设备动力端、小型自动化工位的回转驱动模块中，适配输入转速较高、输出端需要低转速大扭矩的工况。从结构布局来看，输入轴采用同轴法兰安装形式，输入端法兰盘预留了均匀分布的安装孔位，可直接与标准驱动端的输出轴对接，安装时无需额外做轴系找正的复杂工装，法兰端面的定位止口能直接保证输入轴与驱动端的同轴度，减少轴系偏载带来的轴承磨损问题。箱体采用半透明可视化的结构设计，日常运维时无需拆解箱体即可直接观察内部齿轮的啮合状态、润滑脂的留存情况，能快速判断齿面是否出现点蚀、断齿等早期故障，

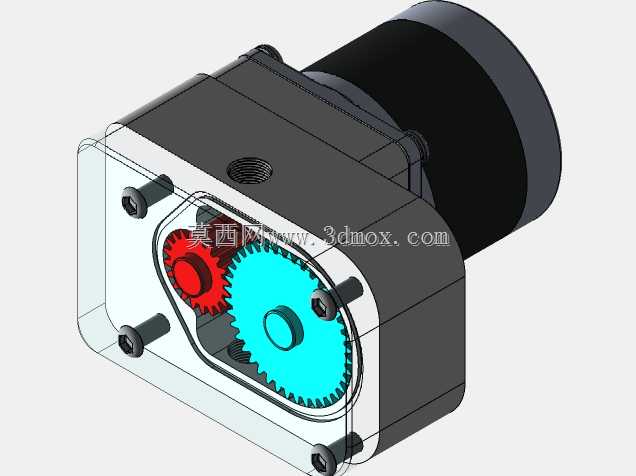

　　降低日常点检的工作量。内部传动链采用多级圆柱齿轮啮合布局，不同模数、不同齿宽的齿轮依次排布，从输入到输出端逐级降低转速、放大输出扭矩，齿轮的齿向、齿形均做了适配小空间安装的修形处理，在有限的箱体空间内尽可能提升传动比覆盖范围，同时减少齿轮啮合时的轴向窜动与传动噪音。齿轮与轴的连接采用键连接加轴向顶丝固定的形式，既保证扭矩传递的可靠性，也方便后期维护时单独更换磨损的齿轮件，无需整体更换轴系组件。箱体的边角位置预留了内六角安装孔位，既可以作为箱体上下盖的连接固定点，也可作为整套减速机构与安装基座的固定孔，安装孔的位置公差经过匹配设计，能适配常见的小型设备安装基面的孔位布局，无需额外做安装板的二次打孔加工。

　　输出端的齿轮与外部执行机构的啮合位置做了开放式的布局设计，可直接与外部齿条、大直径齿轮啮合传动，也可根据需求加装输出轴转接件，适配带轮、链轮等不同的传动形式。设计过程中优先考虑了狭小安装空间的适配性，整体结构的轴向、径向尺寸都做了紧凑化处理，输入端法兰的直径、箱体的整体宽度都控制在小功率驱动单元的常规安装尺寸范围内，不会占用过多的设备安装空间。内部的轴承安装位预留了足够的润滑脂存储腔，可保证长期运行时轴承的润滑需求，减少定期加注润滑脂的频次。齿轮材质的选型适配常规工况下的负载需求，不同转速级的齿轮采用对应强度的材质匹配，高速级齿轮侧重耐磨性能，低速级齿轮侧重抗冲击性能，平衡整体制造成本与使用寿命。

　　整套结构的装配逻辑遵循分层装配的思路，先将输入轴组件、各级齿轮轴组件预装到下半箱体，再扣合上半箱体拧紧紧固件即可完成装配，装配过程中无需特殊工装，普通装配钳工即可完成整套机构的组装与调试。在实际选型应用时，可根据输入端的额定转速、输出端需要的额定扭矩，匹配对应模数的齿轮组合，调整传动比参数，无需改动箱体的外部安装尺寸，就能适配不同参数的动力需求，减少同系列产品的箱体开模成本。
