环形多卡位镂空连接垫片结构设计

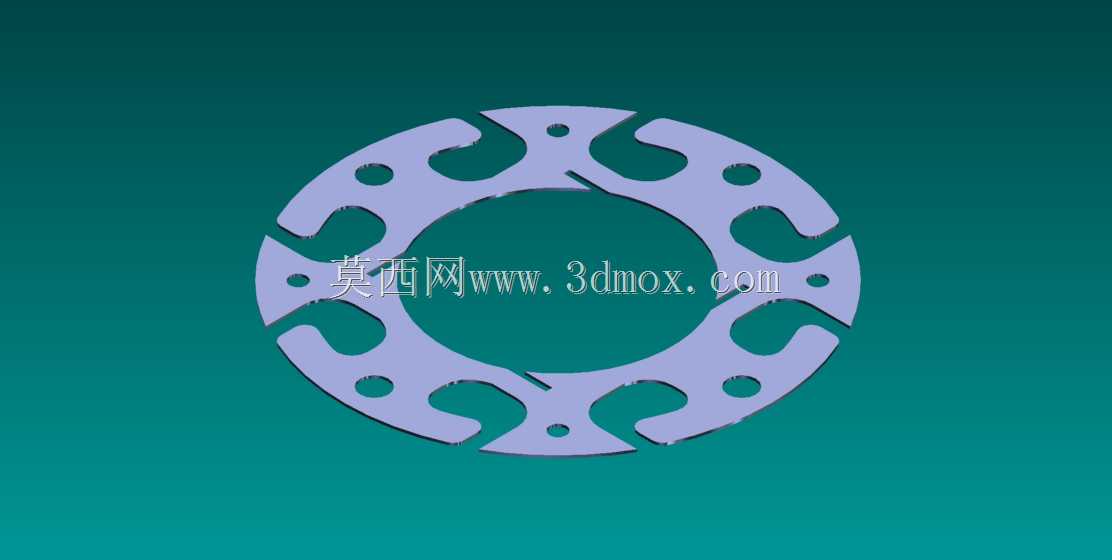

　　该环形镂空零件属于机械传动与连接系统中的配套垫片类构件，主要应用在需要周向多点定位、同时兼顾轻量化与形变缓冲的装配场景中，常见于离合器从动盘组件、柔性联轴器连接端、行星轮系侧隙调整垫片组，也可用于部分需要周向均布卡接定位的工装夹具定位环节。从结构形态来看，零件整体为薄型环形构件，中心为大直径贯通圆孔，外轮廓沿周向均匀分布六组对称的内凹卡位槽与外凸定位耳，每个定位耳上均设置有小圆孔用于穿装定位销或连接螺栓，卡位槽的轮廓为平滑过渡的圆弧曲线，没有尖锐棱角，可有效降低装配过程中的应力集中问题。在实际装配场景中，这类零件的中心孔需要与配合轴类构件保持合理的间隙配合，周向的卡位槽分别与对应配合件上的凸爪嵌合，实现周向扭矩的传递，

　　定位耳上的小孔则通过紧固件与相邻构件锁紧，避免工作过程中出现周向窜动或轴向移位。设计这类构件时，首先需要根据配套传动系统的额定传递扭矩计算周向卡位的接触应力，确保卡位槽的侧壁厚度满足抗剪切强度要求，同时要兼顾零件的柔性形变需求——当传动系统出现瞬时冲击载荷时，镂空的辐条结构可以产生微量弹性形变，吸收部分冲击能量，避免刚性连接导致的配合件崩齿或断裂。外形尺寸方面，这类零件的外径与中心孔直径的比例通常控制在1.8:1到2.2:1之间，厚度根据应用场景的载荷等级调整，轻载传动场景下厚度多在1.5mm到3mm之间，重载场景下可提升至5mm以上，安装时需要注意卡位槽与配合凸爪的对位精度，若对位偏差超过0.2mm，会导致装配后卡位接触面积不足，

　　工作过程中容易出现局部压溃变形。从加工工艺适配性来看，该结构的镂空轮廓与定位孔均适合采用冲压工艺批量生产，单件小批量试制时也可采用激光切割或线切割加工，建模过程中需要注意所有轮廓过渡处的圆角处理，尤其是卡位槽与辐条连接的位置，圆角半径不小于板材厚度的0.3倍，避免冲压或热处理过程中出现裂纹。在实际使用场景中，这类垫片如果应用在离合器组件中，需要在两侧贴合摩擦衬片，此时零件的平面度公差需要控制在0.1mm以内，避免衬片贴合不匀导致的传动抖动；如果应用在柔性联轴器中，则可以适当放宽平面度要求，但需要保证周向六个卡位槽的位置度公差不超过0.05mm，确保与两端凸爪的配合间隙均匀，传动过程中不会出现单侧卡滞的问题。

　　建模时需要重点关注周向特征的阵列对称性，所有卡位槽、定位孔的角度偏差需要控制在±0.1°以内，否则会导致装配时部分卡位无法顺利嵌合，强行装配会产生额外的装配应力，缩短零件的使用寿命。此外，零件的镂空结构除了提供弹性缓冲能力外，还可以在高速旋转场景下减少风阻，同时降低整体重量，减少传动系统的转动惯量，提升传动响应速度，对于需要频繁启停的传动场景，这种轻量化结构的优势尤为明显。在安装边界方面，该零件的轴向安装空间需要预留至少1.2倍零件厚度的间隙，避免工作过程中受热膨胀后与相邻构件发生摩擦，径向方向上，定位耳的外圆与周边构件的内壁需要保留至少0.5mm的间隙，防止旋转过程中出现剐蹭。
