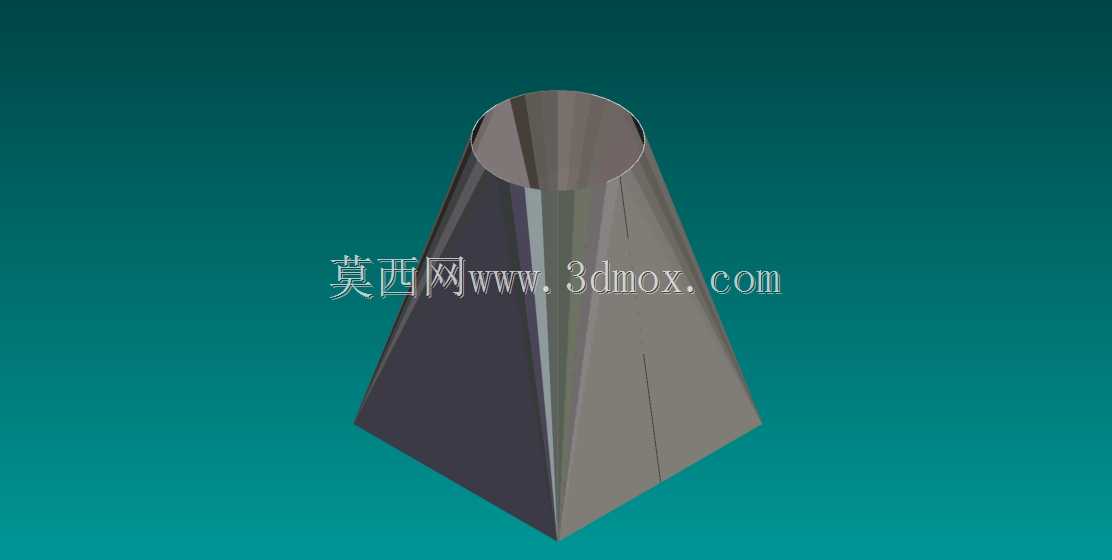

天圆地方变径导流过渡接头结构

　　这类天圆地方结构在通风除尘、散料输送、流体管路系统中应用极广，很多现场施工时容易忽略过渡段的流阻影响，直接用直角拼接的方式做变径，最后要么出现局部涡流积料，要么通风系统压损超标，风机选型明明留了余量，末端风量还是达不到设计要求。做这个结构的时候，首先要明确两端的连接边界：上端圆形接口是对接圆形风管或者设备圆形出料口的，安装时要匹配对应管径的法兰孔位，不能出现偏心错位，否则后续对接时会产生额外的安装应力，长期受振动影响容易在焊缝位置开裂；下端方形接口是对接方管、设备方形进料口或者方形除尘罩的，四个边的平面度要控制在合理公差范围内，和对接面贴合时不能出现局部缝隙，避免漏风或者撒料。

　　设计时最先要确定的是两端的中心对正关系，常规工况下优先做同心过渡，也就是圆形截面的圆心和方形截面的形心在同一条轴线上，这样流体在过渡段内的流向变化是均匀的，不会出现单侧流速过快、另一侧形成滞流区的问题。如果现场安装空间受限，必须做偏心天圆地方的话，要提前核算偏移角度，偏移角度过大的话，输送粉料的工况下很容易在斜面位置积料，时间长了会堵塞通道，通风工况下则会产生额外的风噪和压损。

　　建模时采用放样成型的逻辑，从上端圆形轮廓到下端方形轮廓做平滑过渡，四个三角拼接面的曲率要连续，不能出现局部的折棱，否则钣金下料折弯时会出现应力集中点，成型后表面不平整，焊接时也容易焊穿。壁厚选择要结合使用场景确定：如果是普通通风系统，用薄钢板制作即可，壁厚满足刚度要求，不会在负压下出现吸瘪变形就行；如果是输送磨损性较强的粉料，比如砂石、煤粉这类，壁厚要适当加厚，尤其是物料直接冲刷的斜面位置，必要时可以额外加贴耐磨衬板，延长使用寿命。

　　实际安装时要注意，这类过渡段不能作为承重构件使用，两端连接后要做单独的吊装固定，不能把整个结构的重量都压在两端的风管或者设备接口上，否则长期承重会导致接口变形，连接失效。如果是用在有温度变化的工况，比如高温烟气通风，还要考虑热胀冷缩的补偿量，在过渡段和两端管路之间预留合适的伸缩间隙，或者加设软连接，避免温度变化产生的热应力拉裂焊缝。

　　很多新手做这类结构时容易犯的错误是，直接把圆形端面四等分后和方形的四个角点做直线连接，做出来的过渡面是四个平面三角形拼接，棱角分明，不仅流阻大，钣金成型时折边位置的应力集中非常明显，受振动或者温度变化时很容易从折角位置开裂。正确的放样应该是在圆形端面上做合理的分点，让每个分点和方形边的对应点连线形成平滑的曲面过渡，既降低流阻，也让钣金下料后的拼接焊缝受力更均匀，不会出现局部应力过大的问题。另外还要注意，方形端的四个角位置要做合适的圆角处理，避免直角位置出现应力集中，同时也方便钣金折弯加工，减少加工时的开裂风险。

　　在除尘系统的吸尘罩位置，这类过渡结构的长度设计很关键，长度过短的话，截面变化太急促，局部阻力系数会成倍上升，吸尘口的风速分布不均匀，外围的粉尘很难被吸入；长度过长的话，会占用过多的安装空间，材料成本也会上升，一般要根据两端的截面尺寸差来确定合理的过渡段长度，保证截面变化的扩散角在合理范围内，兼顾流阻性能和安装空间要求。如果是用在重力落料的工况，过渡段的斜面倾角要大于物料的安息角，保证物料能顺着斜面顺利滑下，不会在斜面上堆积，尤其是方形端四个角对应的斜面位置，倾角不能过小，否则很容易积料堵料。
