偏心过渡方接圆导流连接结构

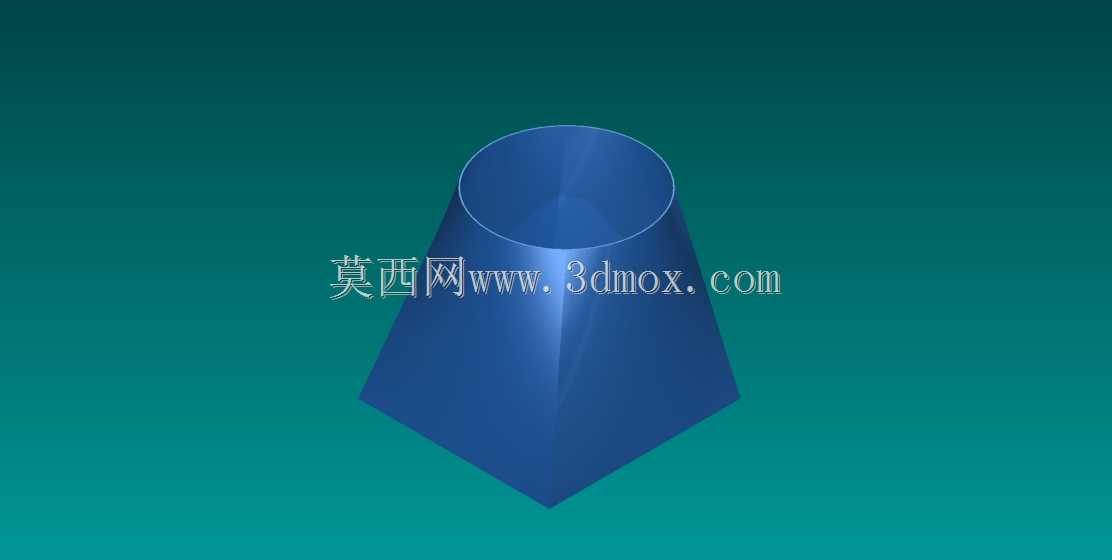

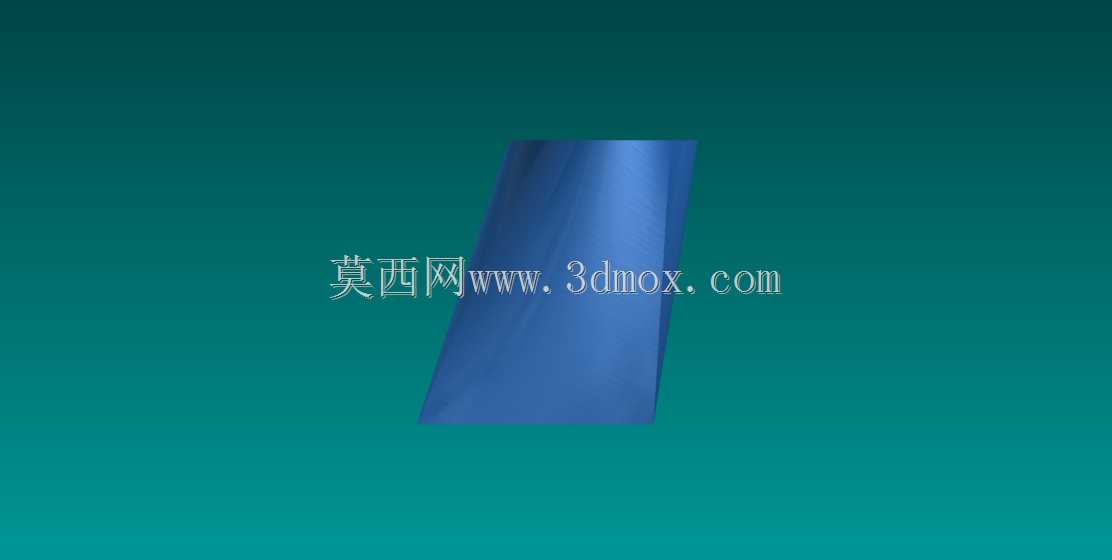

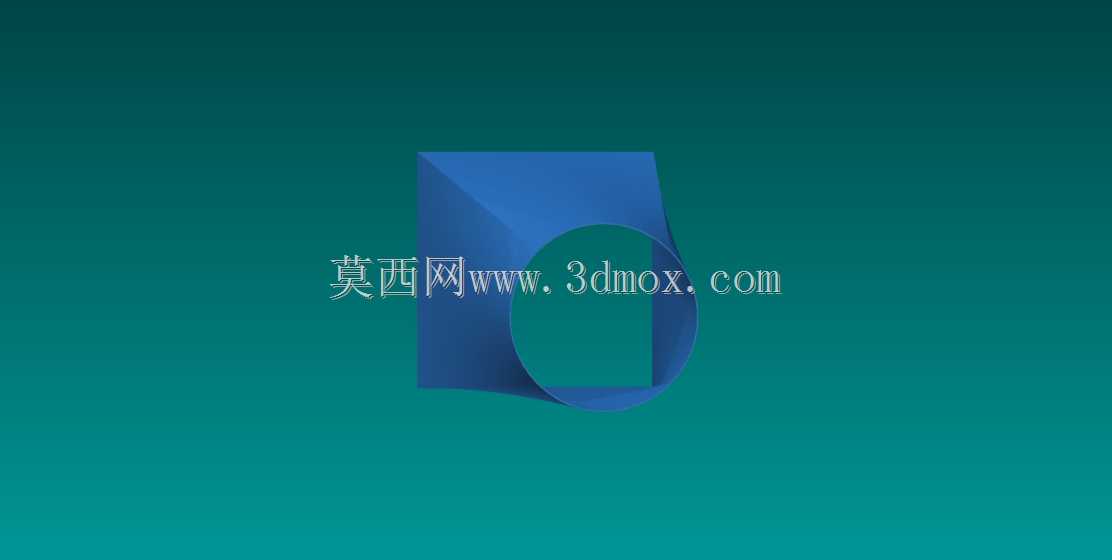

　　在工业通风除尘、散料气力输送、工艺排风系统的管路布设场景里，经常会遇到方形设备接口与圆形管路对接的需求，常规同心方接圆仅能满足轴线重合的对接工况，一旦现场受安装空间限制、设备接口与管路存在轴线偏移，就需要用到偏心结构的过渡连接件，本次涉及的偏心过渡方接圆结构，就是针对这类错位对接场景开发的导流连接部件。这类部件的核心作用是在方形截面与圆形截面之间实现平滑的流道过渡，同时抵消两端接口的轴线偏心量，避免管路对接时出现强行弯折、流道突变的问题，减少气流或料流经过变径段时的阻力损失，降低局部紊流带来的能耗与管壁磨损。从结构设计逻辑来看，该部件的下端为正多边形（方形）接口，上端为圆形接口，两端面保持平行，

　　侧面通过多块斜向拼接的曲面钣材平滑过渡，偏心量的设置完全匹配现场两端接口的错位距离，过渡段的母线斜率经过流场仿真优化，不存在局部凹陷或突兀的折角，避免气流经过时形成涡流区，对于含尘气流输送场景，这种平滑过渡还能减少粉尘在管壁的沉积，降低管路堵塞的风险。在实际工程应用中，这类偏心过渡接头常被用在除尘设备的出风口与排风管道的对接位置，比如布袋除尘器、旋风分离器的顶部出风口多为方形结构，而现场布设的主排风管道为圆形螺旋风管，当设备安装位置受厂房立柱、其他管线遮挡无法与风管轴线对正时，就可以通过该偏心接头直接完成对接，不需要额外增加多段弯管调整管路位置，既节省了管路配件成本，也减少了弯管带来的风阻损失。在散料气力输送系统中，

　　这类接头也可用于方形料仓出料口与圆形输送管道的偏心对接，平滑的内壁过渡能避免粉料在变径段堆积架桥，保证料流输送的连续性。从安装边界来看，该类接头的下端方形接口尺寸需要匹配对应设备的出风口或出料口法兰尺寸，上端圆形接口尺寸匹配对接风管的外径，接口边缘预留法兰翻边或卡箍连接的余量，过渡段的整体高度根据偏心量大小调整，偏心量越大，过渡段需要的高度越高，以此保证侧面过渡曲面的斜率不会过陡，避免流道突变。设计建模过程中，需要先确定两端接口的截面尺寸、偏心距、过渡段总高度三个核心参数，再通过曲面放样功能生成侧面的过渡曲面，所有拼接钣材的展开尺寸需要提前计算好折弯余量，保证后续钣金加工时的拼接精度，接口处的连接孔位需要与对接设备、

　　管路的法兰孔位完全对齐，避免安装时出现孔位错位。不同于同心方接圆的对称结构，偏心过渡结构的重心不在两端接口的轴线上，安装时需要在接头侧面额外设置支撑吊点，避免设备运行时接头因自重或气流振动出现变形、接口脱开的问题，对于输送磨琢性较强的物料场景，还可以在接头内壁贴附耐磨衬板，延长部件的使用寿命。在管路系统的阻力计算中，这类偏心变径接头的局部阻力系数要低于同规格的同心变径加弯管的组合结构，在长距离排风或输送系统中，合理选用这类偏心过渡接头能有效降低系统的整体运行阻力，减少风机或输送泵的动力配置，降低长期运行的能耗成本。建模时需要重点关注过渡曲面的光顺性，避免出现曲面褶皱、法向反转的问题，所有钣材的拼接缝要预留焊接坡口，保证加工时的焊接强度，对于有密封要求的应用场景，接口法兰处需要预留密封垫的安装槽位，保证对接后的管路气密性。
